Тепловизионная камера 640×512, 12 мкм, неохлаждаемый
OEM · Азия под заказ
TIC-640x512-12

Тепловизионная камера 640×512, 12 мкм, неохлаждаемый

Детектор (фотоприёмное устройство) для интеграторов, разрабатывающих собственную электронику обвязки и алгоритмы. Не является готовым модулем: требует собственной платы обработки, объектива и корпуса. Применяется в тепловизионном контроле, охранном наблюдении, пожаротушении, беспилотном транспорте и приборах ночного видения.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TIC-640x512-12
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: разрешение, фокусное расстояние — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип изделия
инфракрасный детектор (фокальная матрица), не готовый модуль — требует собственной обвязки и оптики
Тип детектора
неохлаждаемый микроболометр на оксиде ванадия (VOx), герметизация на уровне пластины (WLP)
Разрешение и шаг пикселя
640×512, 12 мкм (327 680 пикселей)
Спектральный диапазон
8–14 мкм
NETD (типовой)
< 40 мК
Цифровой выход
встроенный 14-разрядный АЦП
Тепловая постоянная времени
< 12 мс
Максимальная частота кадров
50 Гц
Потребление
≤ 220 мВт; исполнение TECless (без термостабилизатора)
Рабочая температура
−40…+85 °C
Габариты
18 × 16 × 2,75 мм
Масса
2 г

Описание

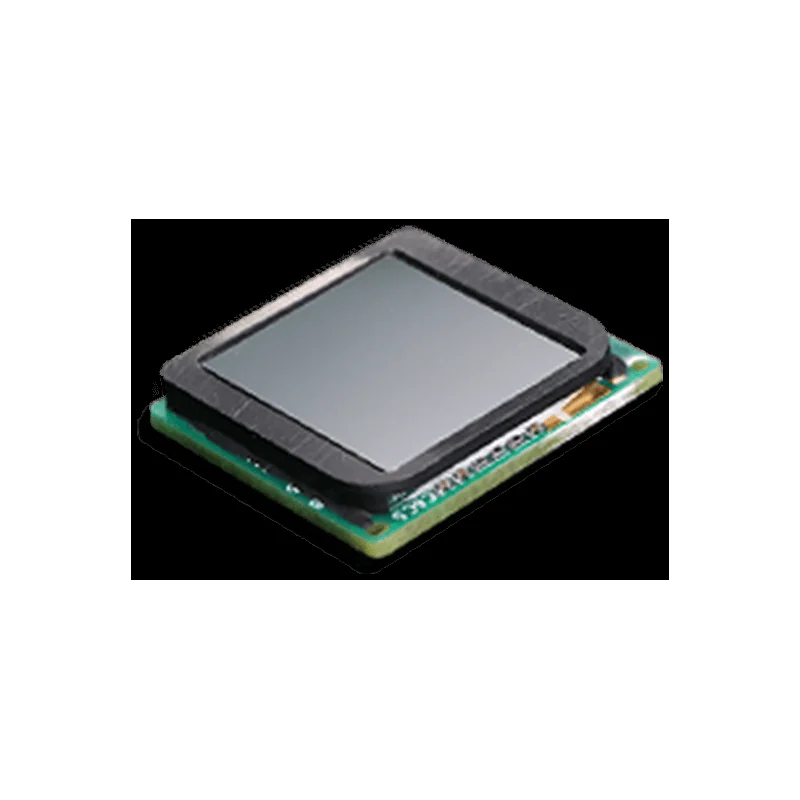

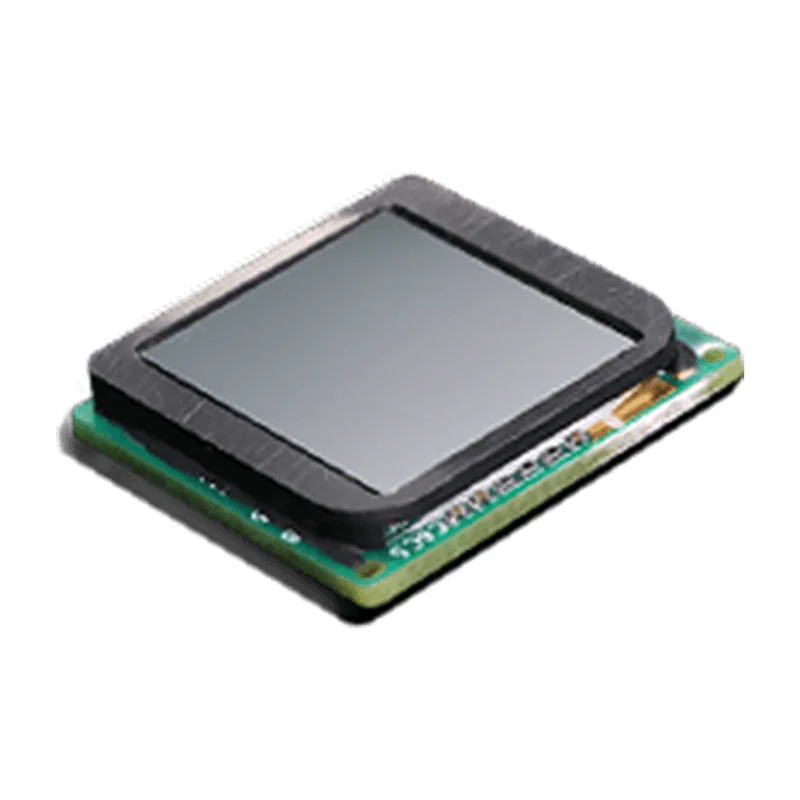

Это не готовый модуль, а сам детектор — фокальная матрица 18×16×2,75 мм массой 2 г для интеграторов, которые делают собственную плату обвязки, оптику и корпус.

Неохлаждаемый микроболометр с герметизацией на уровне пластины: криоагрегат не нужен, в отличие от охлаждаемых матриц. Разрешение 640×512 при шаге 12 мкм, NETD менее 40 мК — минимальная различимая разница температур. Тепловая постоянная времени менее 12 мс задаёт смаз на быстрой сцене; максимум 50 кадров в секунду.

Выход цифровой, АЦП 14 разрядов встроен. Исполнение без термоэлектрического стабилизатора: потребление ≤ 220 мВт, но компенсацию дрейфа берёт на себя обработка на вашей плате. Рабочий диапазон −40…+85 °C.
