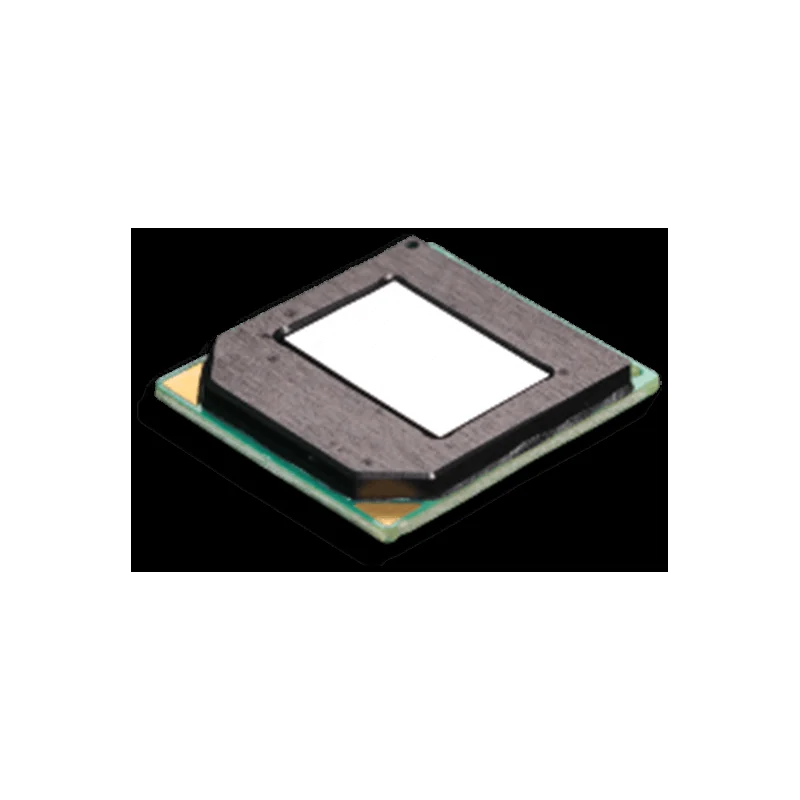

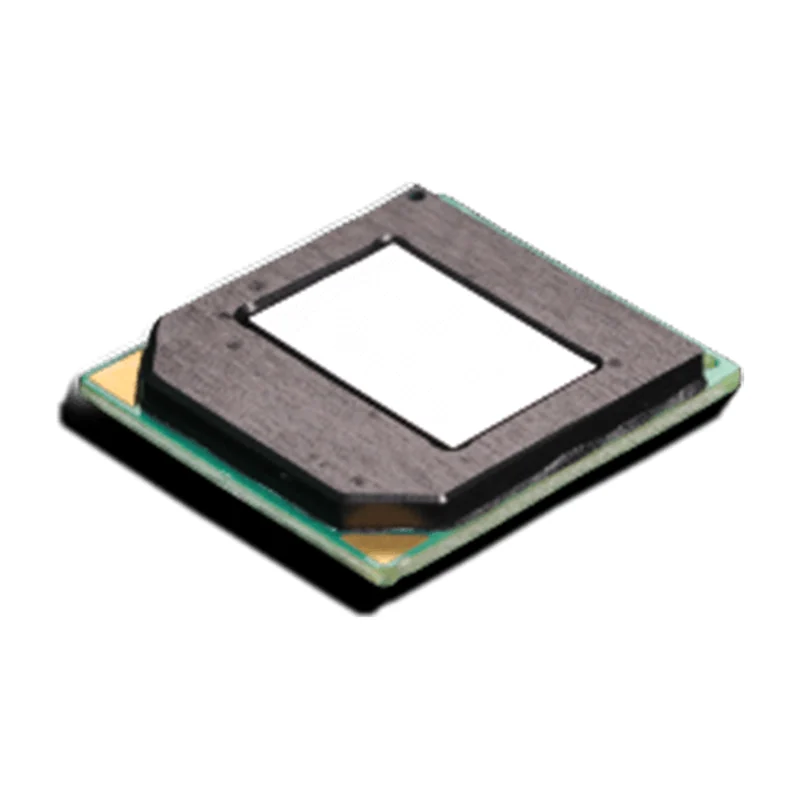

Тепловизионная камера 256×192, 12 мкм, неохлаждаемый
OEM · Азия под заказ
TIC-256x192-12

Тепловизионная камера 256×192, 12 мкм, неохлаждаемый

Массовый бюджетный детектор для крупносерийной потребительской электроники, AIoT-датчиков, приборов умного дома и здания, малых БПЛА и ADAS.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TIC-256x192-12
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: разрешение, фокусное расстояние — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип изделия
инфракрасный детектор (фокальная матрица), не готовый модуль — требует собственной обвязки и оптики
Тип детектора
длинноволновый неохлаждаемый микроболометр на оксиде ванадия (VOx), герметизация на уровне пластины (WLP)
Разрешение и шаг пикселя
256×192, 12 мкм
Спектральный диапазон
8–14 мкм
NETD (типовой)
< 40 мК
Цифровой выход
встроенный 14-разрядный АЦП
Тепловая постоянная времени
< 12 мс
Максимальная частота кадров
30 Гц
Потребление
≤ 75 мВт; исполнение TECless (без термостабилизатора)
Рабочая температура
−40…+85 °C
Габариты
10,53 × 7,44 × 1,45 мм
Масса
0,5 г

Описание

Компонент для крупносерийной техники, а не готовый модуль: фокальная матрица 10,53×7,44×1,45 мм массой 0,5 г под собственную плату обвязки, объектив и корпус. Применение — AIoT-датчики, умный дом, малые БПЛА, ADAS.

Длинноволновый неохлаждаемый микроболометр 8–14 мкм с герметизацией на уровне пластины: охлаждения не требует. Разрешение 256×192 при шаге 12 мкм, NETD менее 40 мК — граница различимой разницы температур. Тепловая постоянная времени менее 12 мс, частота до 30 Гц.

Выход цифровой с 14-разрядным АЦП. Исполнение без термоэлектрического стабилизатора даёт потребление ≤ 75 мВт, зато компенсация дрейфа ложится на обработку. Рабочий диапазон −40…+85 °C.
