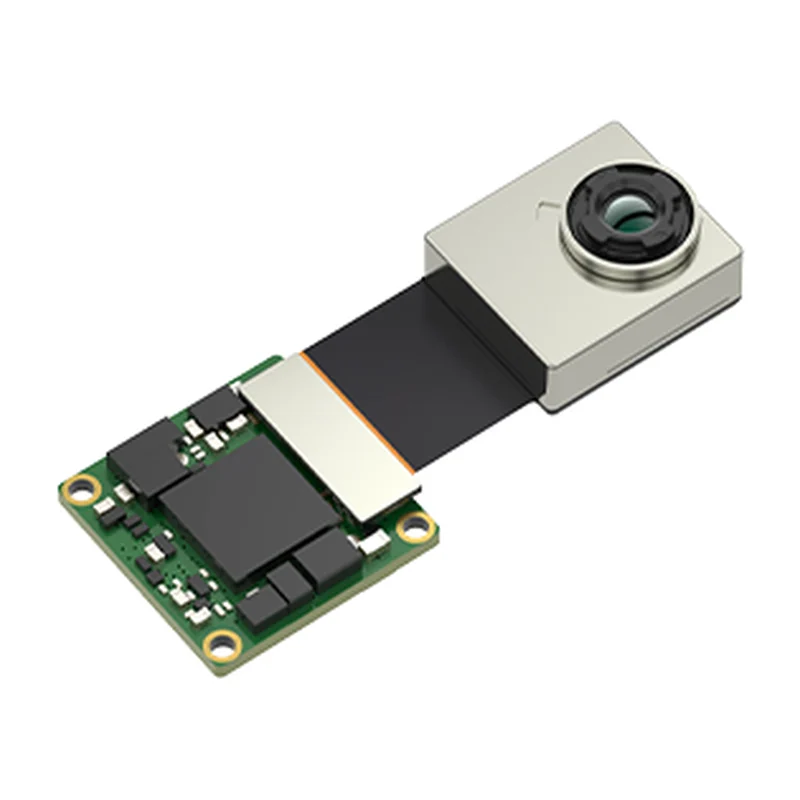

Тепловизионный модуль Guide ECONB212, 256×192 / 12 мкм
Недорогой измерительный модуль на плате 17×17 мм для встраивания в бытовые и промышленные приборы: тепловизионные приставки, детекторы утечек, контроль нагрева, умные устройства.
- Артикул
- ECONB212
- Производитель
- Guide Infrared, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: масса, габариты — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый болометр
- Спектральный диапазон
- 8–14 мкм
- NETD
- ≤ 50 мК
- Частота кадров
- термография 25 Гц; ночное наблюдение до 50 Гц
- Выходные данные
- 14-битный RAW
- Размер платы
- 17×17 мм
- Видеоинтерфейс
- цифровой USB2.0 / DVP / BT.656 / LVDS (SPI, MIPI, Ethernet, USB3.0 — в разработке); аналоговый CVBS (PAL / NTSC)
- Диапазон и погрешность измерения температуры
- −20…+550 °C (поддиапазоны −20…+150 °C и +100…+550 °C); большее из ± 2 °C или ± 2 %
- Разрешение
- 256×192 мкм
- Шаг пикселя
- 256×12 мкм
- Объективы (угол по горизонтали
- 13°
- Объективы фокус) и масса
- 13 мм — 20 г (ручной фокус); 17,5° / 10 мм — 8,5 г; 25° / 7 мм — 6,9 г; 56° / 3,2 мм — 3,8 г; 90° / 2,1 мм — 8,8 г (фиксированный фокус)
- Питание
- 3,3 В ± 0,1 В
- Потребление
- 350 мВт (типовое)
- Рабочая температура
- −40…+70 °C
- Рабочая хранение
- −45…+85 °C; влажность 5–85 % без конденсации; RoHS 2.0
Описание
Измерительный модуль начального уровня: матрица 256×192 с шагом 12 мкм на плате 17×17 мм. Задача — встраивание в серийный прибор: тепловизионную приставку, детектор утечек, узел контроля нагрева.
На выходе 14-битный RAW, то есть сырые отсчёты, из которых температуру считает хост; диапазон −20…+550 °C двумя поддиапазонами, погрешность — большее из ± 2 °C или ± 2 %. Термография идёт на 25 Гц, для ночного наблюдения частота поднимается до 50 Гц.
Объектив выбирается по углу и массе: 2,1 мм даёт 90° для обзора вблизи, 13 мм — 13° с ручным фокусом для удалённых объектов. Питание 3,3 В ± 0,1 В и 350 мВт снимают вопрос отдельного преобразователя; SPI, MIPI, Ethernet и USB 3.0 заявлены как разрабатываемые, так что рассчитывайте на USB 2.0, DVP, BT.656, LVDS или аналог.
Характеристики приведены по данным производителя: страница модели ↗
