Тепловизионный микромодуль Guide ECONA212, 256×192 / 12 мкм
Guide Infrared · Китай под заказ
ECONA212

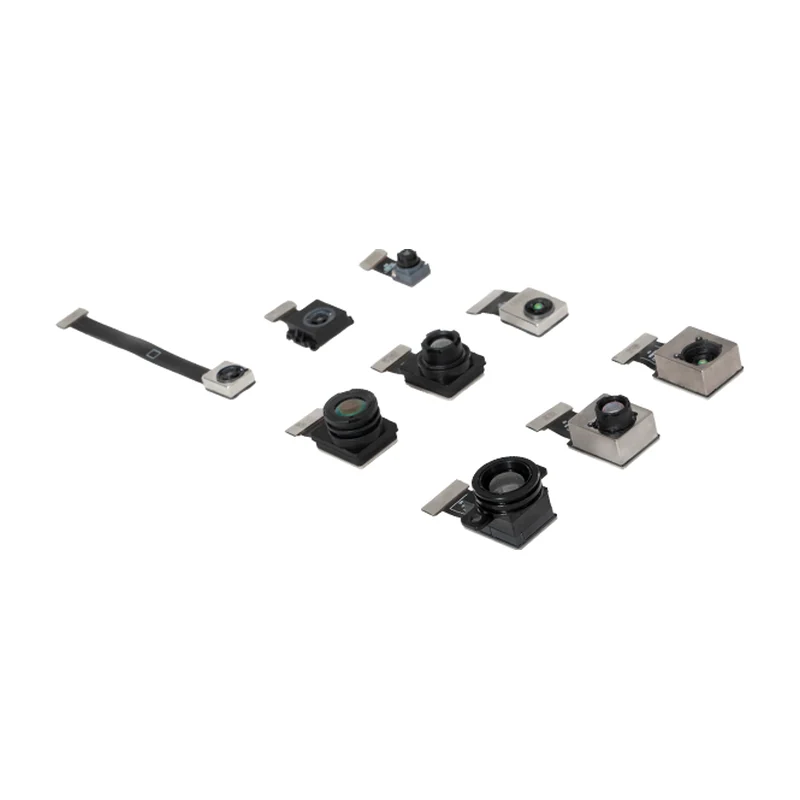

Тепловизионный микромодуль Guide ECONA212, 256×192 / 12 мкм

Микромодуль 256×192 / 12 мкм со шлейфом для тесных корпусов — малых дронов, смартфонных приставок, носимых приборов: RAW 14 бит, −20…+550 °C, масса от 2,3 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ECONA212
Производитель
Guide Infrared, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
неохлаждаемый болометр
Спектральный диапазон
8–14 мкм
NETD
в спецификации серии ECONA не приводится
Частота кадров
термография 25 Гц; ночное наблюдение до 50 Гц
Выходные данные / подключение
14-битный RAW; шлейф на 40 контактов
Диапазон и погрешность измерения температуры
−20…+550 °C (поддиапазоны −20…+150 °C и +100…+550 °C); большее из ± 2 °C или ± 2 %
Условия эксплуатации и соответствие
влажность 5–85 % без конденсации; RoHS 2.0
Разрешение
256×192
Шаг пикселя
12 мкм
Объективы (угол по горизонтали / фокус), масса и габарит без шлейфа
13° / 13 мм — 18,5 г, 24,7×23,4×22,9 мм (ручной фокус); 17,5° / 10 мм — 7 г, 19,2×16×15,5 мм; 25° / 7 мм — 5,4 г, 19,2×16×14,5 мм; 56° / 3,2 мм — 2,3 г, 15×13×9,26 мм; 90° / 2,1 мм — 7,3 г, 19,2×16×15,5 мм (фиксированный фокус)
Рабочая температура
−40…+70 °C
Температура хранения
−45…+85 °C
Число пикселей
49 152 (расчёт по разрешению)

Описание

Микромодуль с той же матрицей 256×192 / 12 мкм, что и ECONB212, но в исполнении под самые тесные корпуса: смартфонные приставки, носимые и потребительские приборы. Подключается 40-контактным шлейфом; габариты — от 15×13×9,26 мм с объективом 3,2 мм до 24,7×23,4×22,9 мм с объективом 13 мм.

Выход — 14-битный RAW, температура вычисляется на хосте: диапазон −20…+550 °C двумя поддиапазонами, погрешность большее из ± 2 °C или ± 2 %. Термографический режим работает на 25 Гц, наблюдательный — до 50 Гц.

NETD в спецификации серии ECONA не нормирован, поэтому при жёстких требованиях к тепловому контрасту сравнивайте образцы, а не бумагу. Рабочий диапазон −40…+70 °C, хранение −45…+85 °C, влажность до 85 % без конденсации.

Характеристики приведены по данным производителя: страница модели ↗
