Тепловизионные модули 384×288

384×288 — разрешение для лёгких аппаратов и задач на малой дистанции: осмотр, поиск людей, ночной полёт. Модули легче и дешевле, чем 640×512, а на дистанциях до нескольких сотен метров разница в детализации невелика.

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселяСпектральный диапазонМассаГабариты

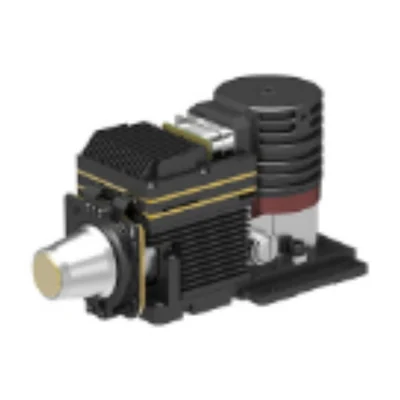

CNGEIR 384*288CNGEIR 384×28815 мкм———

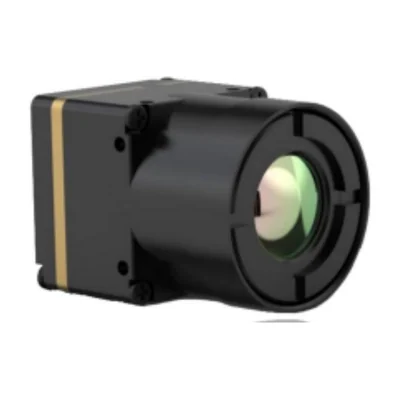

CNGEIR 384*288 uncooledCNGEIR 384 × 28812 мкм———
SensorMicro COIN417G3SensorMicro 384×28817 мкм8…14 мкм——
SensorMicro COIN417RG3SensorMicro 384×28817 мкм8…14 мкм——
SensorMicro iHA417WSensorMicro 384×28817 мкм8…14 мкм38,5±3 г 38±3 гне более 25,4×25,4×37,7 не более 25,4×25,4×37,7 мм
KLU38-CKT&C 384 × 288 пикселей17 мкм8–14 мкм——
MIN317Guide Infrared 384×28817 мкм8–14 мкм13,4 г25,4×25,4×16,3 мм
MIN317TGuide Infrared 384×28817 мкм8–14 мкм13,4 г25,4×25,4×16,3 мм
MID312Guide Infrared 384×28812 мкм8–14 мкм18,5 г25,4×25,4×17,6 мм
MAX317Guide Infrared 384×28817 мкм—85 ± 3 г (без объектива)44,5×44,5×36,6 мм
iSE412SensorMicro 384×28812 мкм8–14 мкм26 ± 1,5 г (25,4×25,4×22,7 мм); 28 ± 1,5 г (Ø36 × 24,3 мм)25,4×25,4×22,7 мм
MICO412SensorMicro 384×28812 мкм8–14 мкм30,3 ± 3 г22,2×22,2×27,2 мм
Mini2Rising Optics 256×192 / 384×288 / 640×51212 мкм8–14 мкмменее 7 г; менее 8,6 г для 640×512 (без объектива)21×21×10,3 мм без объектива
WN2 SeriesRaytron WN2 256 — 256×192; WN2 384 — 384×288; WN2 640 — 640×51212 мкм8–14 мкм9 г21×21×10,3 мм
Turing L384Raytron ——8–14 мкм—18×18 мм без объектива и фланца
TIM-640x512-12OEM 640×512 / 384×288 / 256×19212 мкм8–14 мкм8 г21×21 мм
TIM-384x288-12OEM 384×288 / 640×512 / 256×19212 мкм8–14 мкм3 г26×26×22 мм
TIM-640x512-12-BOEM 640×512 либо 384×28812 мкм8–14 мкм11,5 г21×21×15 мм
TIM-640x512-12-COEM 640×512 / 384×288 / 256×19212 мкм8–14 мкм——
TIM-384x288-12-AOEM 384×288 либо 640×51212 мкм8–14 мкм3 г28×28×22,9 мм
TIM-384x288-12-BOEM 384×288 либо 640×51212 мкм8–14 мкм3 г28×28×22 мм

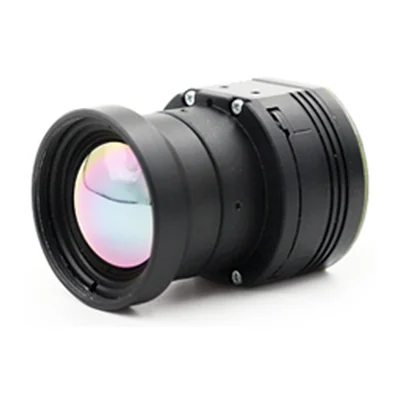

TIM-384x288-17OEM 384×288 / 640×51217 мкм (384×288); 12 мкм (384×288, исполнение P); 14 мкм (640×512); 12 мкм (640×512, исполнение P)8–14 мкм3 г36×19 мм
TIM-384x288-12-COEM 384×288 / 640×51212 мкм8–14 мкм18 г26×26×19 мм
TIM-240x180-17OEM 240×180 / 384×288 / 640×51217 мкм (240×180 и 384×288); 12 мкм (640×512)—30 г43,7×22,4×27,6 мм
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте частоту кадров с режимом работы: модули выпускают с частотой около 9 Гц и 25–60 Гц, и на низкой частоте картинка при поворотах подвеса и на скорости дёргается.
  2. Проверьте, что спектральный диапазон объектива совпадает с диапазоном матрицы: ядро 8–14 мкм работает только с германиевой или халькогенидной оптикой того же диапазона, обычное стекло ИК не пропускает.
  3. Сверьте диагональ матрицы с кругом изображения объектива: объектив под 384×288 с шагом 12 мкм не покроет матрицу 640×512 того же шага — углы кадра уйдут в виньетирование.
  4. Уточните по даташиту, есть ли затвор, и поведение модуля при калибровке неоднородности: во время калибровки изображение замирает на доли секунды, что важно для наведения и записи.
  5. Сверьте питание с бортовой шиной по диапазону входа и потреблению при включении, а массу с объективом — с грузоподъёмностью и балансировкой подвеса.

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.

Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.

Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.

Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
