Тепловизионные модули 384×288
384×288 — разрешение для лёгких аппаратов и задач на малой дистанции: осмотр, поиск людей, ночной полёт. Модули легче и дешевле, чем 640×512, а на дистанциях до нескольких сотен метров разница в детализации невелика.
Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Разрешение | Шаг пикселя | Спектральный диапазон, мкм | Масса | Габариты |
|---|---|---|---|---|---|

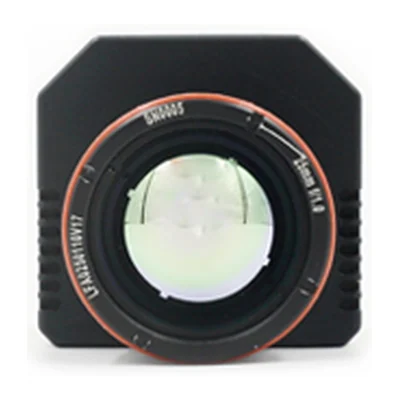

| TIM-640x512-14OEM | 640×512 / 384×288 | 14 мкм; в исполнении P — 12 мкм | 8–14 | 76 г | 44,5×43 мм |
| TIM-384x288-17-AOEM | — | — | 8–14 | 12,8 г | 25,4 × 25,4 × 16 мм |
| Univision UV-TH31009WUnivision | 384×288 | 12 мкм | 8–14 | — | — |
| Univision UV-TH31019MWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH31019WUnivision | 384×288 | 12 мкм | 8–14 | — | — |
| Univision UV-TH31025MWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH31025WUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH31035MWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH31035WUnivision | 384×288 | 12 мкм | 8–14 | — | — |
| Univision UV-TH31050AWUnivision | 384×288 | 12 мкм | 8–14 | 401 г (без объектива) | Ø68×115,9 мм |
| Univision UV-TH31050MWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH31050WUnivision | 384×288 | 12 мкм | 8–14 | — | — |
| Univision UV-TH31075EWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH31075MWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH31100EWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
| Univision UV-TH35075AWUnivision | 384×288 | 12 мкм | 8–14 | 121 г (без объектива) | 56,8×43×43 мм |
Тепловизионные модули 256×192, 384×288 и 640×512, 12–17 мкм, NETD ≤ 40 мК
Тепловизионный модуль Univision UV-TH31009W, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31019MW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31019W, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31025MW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31025W, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31035MW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31035W, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31050AW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31050MW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31050W, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31075EW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31075MW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH31100EW, 384×288 / 12 мкм
Тепловизионный модуль Univision UV-TH35075AW, 384×288 / 12 мкм
Дошли до конца раздела и не нашли типоразмер — пришлите спецификацию, посмотрим по параметрам.
О позициях раздела
Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.
Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.
Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.
Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
