Тепловизионные модули 640×512

640×512 — основное разрешение тепловизоров для БПЛА: при шаге пикселя 12 мкм и объективе 25 мм человек обнаруживается с километра и больше. Модули различаются шагом пикселя, чувствительностью NETD, наличием радиометрии и интерфейсом — аналоговым, цифровым параллельным, MIPI или USB.

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселя, мкмСпектральный диапазонМассаГабариты
Boson+ 640 22640AS50Teledyne FLIR 640 × 512128–14 мкм (LWIR)7,5 г без объектива (зависит от конфигурации)21 × 21 × 11 мм (без объектива)
SIYI UniPod MT11SIYI ———405 г без быстросъёмной платы; 533,5 г с платой и интерфейсной док-станцией—

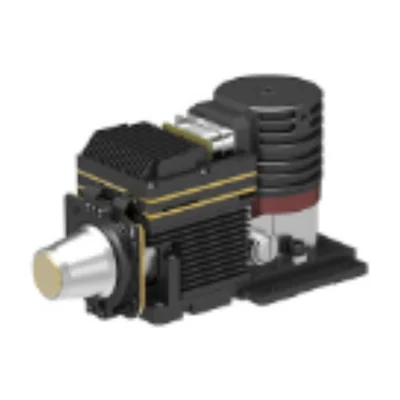

CNGEIR 640*512CNGEIR 640×51215———

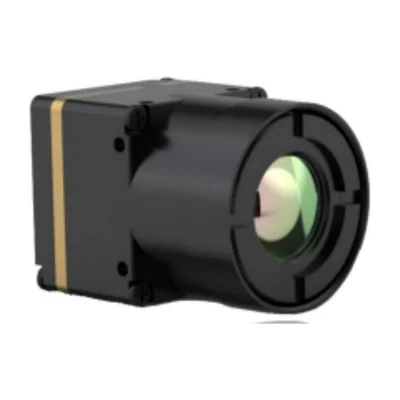

CNGEIR 640*512 uncooledCNGEIR 640 × 51212———
SensorMicro Apex612CSensorMicro 640×512128…14 мкмменее 4,5 г18,5×18,5×3,78 мм
SensorMicro Apex612WSensorMicro 640×512128…14 мкмменее 2,5 г17,3×17,3 мм
SensorMicro C615S LWIR Cooled Infrared DetectorSensorMicro 640×512157,7–9,4 мкм (допуск ±0,2–0,3 мкм)не более 570 г—
SensorMicro C625S LWIR Cooled Infrared DetectorSensorMicro 640×512257,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 650 г—
SensorMicro COIN612RG2SensorMicro 640×512128…14 мкм——
SensorMicro EYAS G615LA LWIR Cooled AD ModuleSensorMicro 640×512157,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 590 г145×60×78 мм

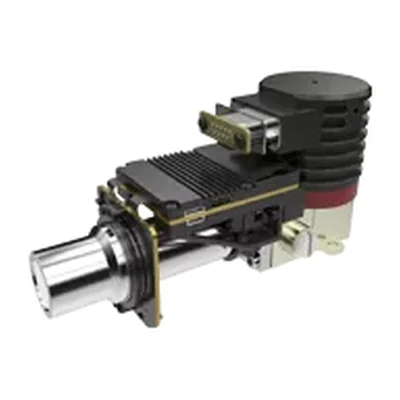

SensorMicro GAVIN GC615LA LWIR Cooled Infrared Camera CoreSensorMicro 640×512157,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 650 г145×58,5×77 мм
SensorMicro GAVIN GC625LC LWIR Cooled Infrared Camera CoreSensorMicro 640×512257,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 730 г148×59×81 мм
SensorMicro LFD615HZ3SensorMicro 640×512153,2±0,1 мкм–3,5±0,1 мкмне более 235 г—
SensorMicro LFM615HZ3SensorMicro 640×512153,2 мкм±0,1 мкм–3,5 мкм±0,1 мкмне более 370 гне более 71×72×52 мм
MIN612Guide Infrared 640×512128–14 мкм16,4 г25,4×25,4×16,1 мм
MID612Guide Infrared 640×512128–14 мкм18,5 г25,4×25,4×17,6 мм

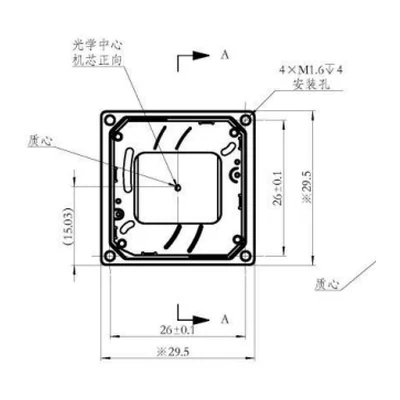

LGC6122Rising Optics 640×512128–14 мкм35 ± 5 г—
MID612TGuide Infrared 640×512128–14 мкм18,5 г25,4×25,4×17,6 мм
MAX617Guide Infrared 640×51217—90 ± 3 г (без объектива)44,5×45,95×37,3 мм
ROCKA612Guide Infrared 640×512128–14 мкмне более 28,6 гмаксимальный диаметр не более 36 мм
ROCKB612Guide Infrared 640×512128–14 мкмне более 29,5 гмаксимальный диаметр не более 36 мм

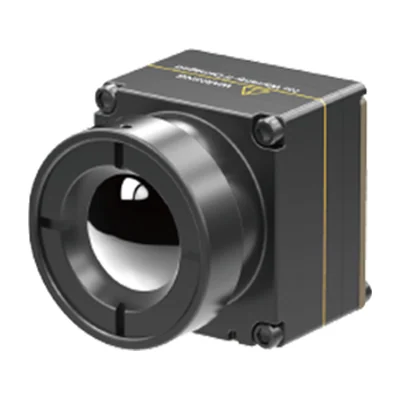

FLEXB612Guide Infrared 640×51212—13,5 г с объективом 9,1 мм; 19,2 г с 13 мм; 27,2 г с 25 мм; 51 г с 45 мм17,3×17,3×23,4 мм с объективом 9,1 мм; 17,3×17,3×30 мм с 13 мм; 17,3×17,3×37,5 мм с 25 мм; 17,3×17,3×54 мм с 45 мм
FLEXB612TGuide Infrared 640×51212—13,5 г17,3×17,3×23,4 мм
FW612Guide Infrared 640×512128–14 мкм2 г17,3×17,3×3,9 мм
Страница 1 из 5

Что проверить перед покупкой

  1. Сверьте частоту кадров с режимом работы: модули выпускают с частотой около 9 Гц и 25–60 Гц, и на низкой частоте картинка при поворотах подвеса и на скорости дёргается.
  2. Проверьте, что спектральный диапазон объектива совпадает с диапазоном матрицы: ядро 8–14 мкм работает только с германиевой или халькогенидной оптикой того же диапазона, обычное стекло ИК не пропускает.
  3. Сверьте диагональ матрицы с кругом изображения объектива: объектив под 384×288 с шагом 12 мкм не покроет матрицу 640×512 того же шага — углы кадра уйдут в виньетирование.
  4. Уточните по даташиту, есть ли затвор, и поведение модуля при калибровке неоднородности: во время калибровки изображение замирает на доли секунды, что важно для наведения и записи.
  5. Сверьте питание с бортовой шиной по диапазону входа и потреблению при включении, а массу с объективом — с грузоподъёмностью и балансировкой подвеса.

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.

Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.

Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.

Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
