Тепловизионные модули 640×512
640×512 — основное разрешение тепловизоров для БПЛА: при шаге пикселя 12 мкм и объективе 25 мм человек обнаруживается с километра и больше. Модули различаются шагом пикселя, чувствительностью NETD, наличием радиометрии и интерфейсом — аналоговым, цифровым параллельным, MIPI или USB.
Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Разрешение | Шаг пикселя, мкм | Спектральный диапазон | Масса | Габариты |
|---|---|---|---|---|---|
| iSE612SensorMicro | 640×512 | 12 | 8–14 мкм | 26 ± 1,5 г (25,4×25,4×22,7 мм); 28 ± 1,5 г (Ø36 × 24,3 мм) | 25,4×25,4×22,7 мм |
| iTL612 ProSensorMicro | 640×512 | 12 | 8–14 мкм | — | — |
| iTL612R ProSensorMicro | 640×512 | 12 | 8–14 мкм | — | — |

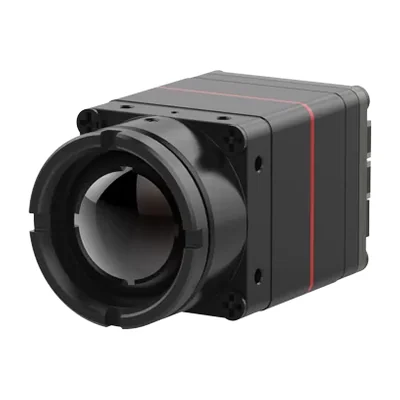

| iTL608SensorMicro | 640×512 | 8 | 8–14 мкм | — | — |
| COIN612G2SensorMicro | 640×512 | 12 | 8–14 мкм | 15 ± 3 г | 25,4×25,4×15,7 мм |
| MICO612SensorMicro | 640×512 | 12 | 8–14 мкм | 30,3 ± 3 г | 22,2×22,2×27,2 мм |

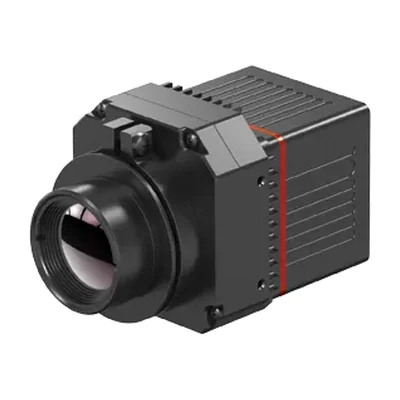

| PLUG617SensorMicro | 640×512 | 17 | 8–14 мкм | 90 ± 3 г | 44,5×45,95×37,3 мм |

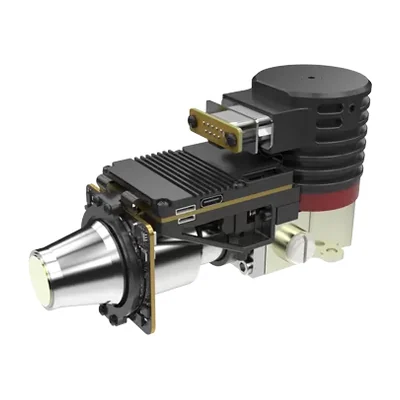

| GAVIN GC615MASensorMicro | 640×512 | 15 | 3,7±0,2 – 4,8±0,2 мкм | 680 г | 142×58,5×80 мм |
| ITZ6412Quanhom | 640 × 512 | 12 | 8–12 мкм | 65 г | 41 × 41 × 32,22 мм |

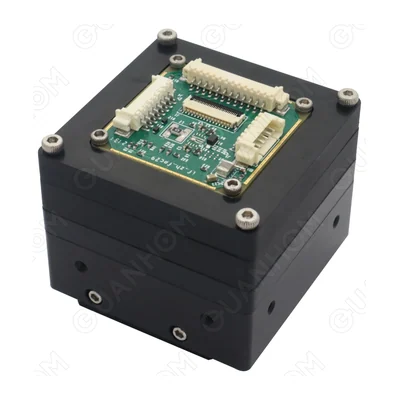

| ITZ6417Quanhom | 640 × 512 | 17 | 8–12 мкм | 120 г | 41 × 41 × 37,72 мм |
| Mini2Rising Optics | 256×192 / 384×288 / 640×512 | 12 | 8–14 мкм | менее 7 г; менее 8,6 г для 640×512 (без объектива) | 21×21×10,3 мм без объектива |
| BI6412Rising Optics | 640×512 | 12 | 8–14 мкм | 42±3 г | 36×36×26 мм |

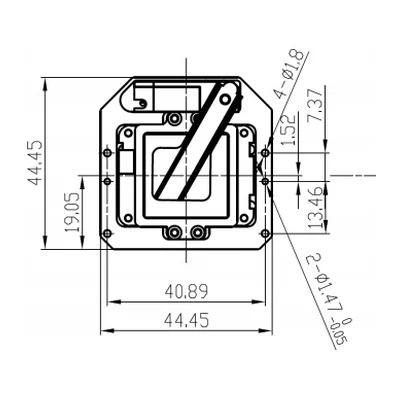

| BI6417Rising Optics | 640×512 | 17 | 8–14 мкм | 50±3 г | 44,45×44,45×30 мм |

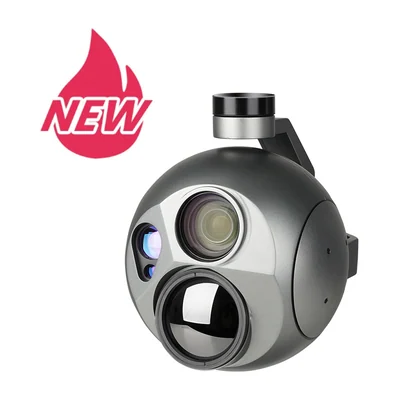

| A30TR-1575Viewpro | — | — | — | 2582 г | 200×175×258 мм |

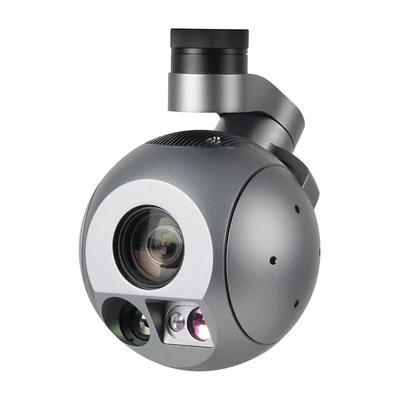

| A40TR ProViewpro | — | — | — | 1136 г | 134,2×125×210,4 мм |

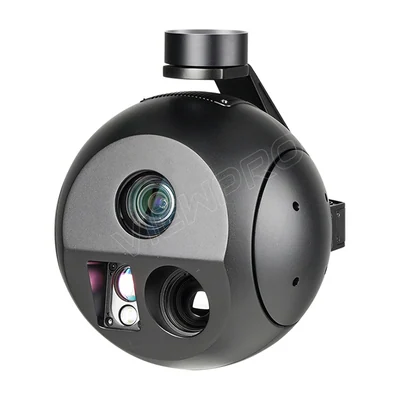

| Q20KTIRMViewpro | — | — | — | 1300 г | 156,6×132×200,6 мм |

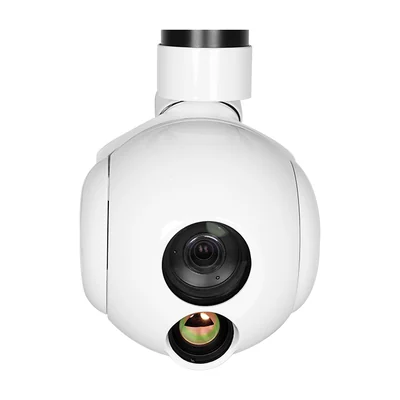

| Q30TIR liteViewpro | — | — | — | 1039 г | 129,8×111,6×188,1 мм |

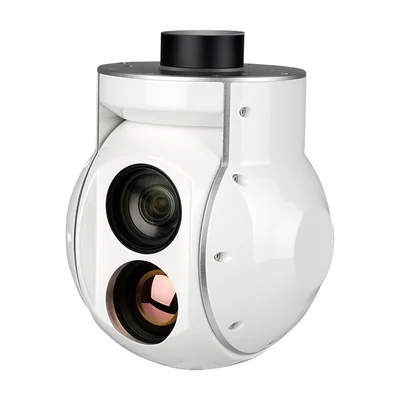

| U30TIR-35Viewpro | — | — | — | 1085 г | 127×130×202,5 мм |

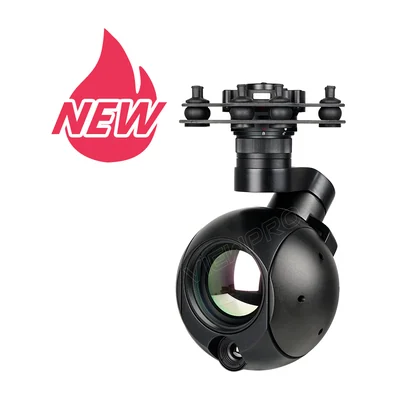

| AT9-50Viewpro | — | — | — | 720 г | 114,5×105×171,8 мм |

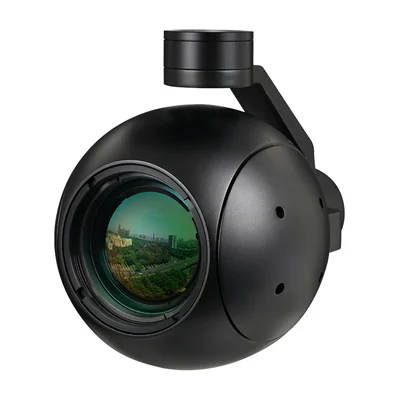

| AT50Viewpro | — | — | — | 860 г | 134×100,8×167,5 мм |

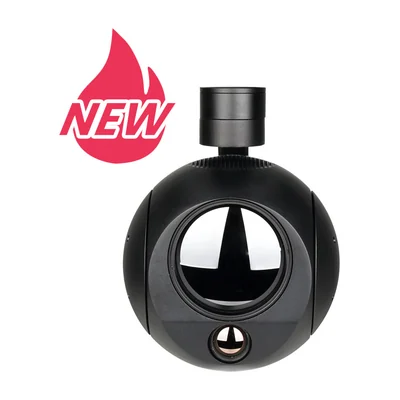

| QIR1975TViewpro | — | — | — | 1250 г | 147,9×130×203,2 мм |

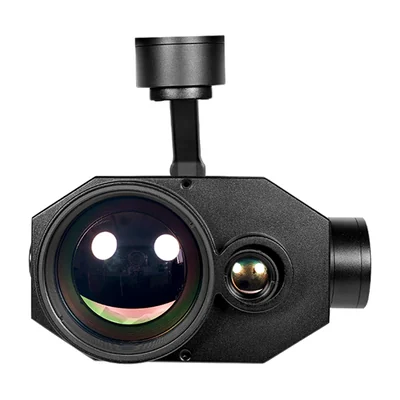

| ZIR1352TViewpro | — | — | — | 695 г | 168,5×157,8×203,8 мм |

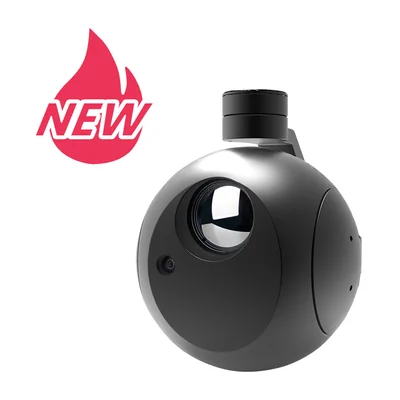

| QIR25250TViewpro | — | — | — | 2,5 кг | 165×188,2×238,4 мм |

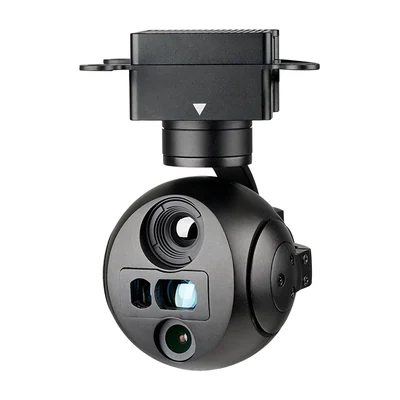

| A609RViewpro | — | — | — | 235 г | 78×62×106,2 мм |
Сверхлёгкое тепловизионное ядро SensorMicro iTL612 Pro, 640×512 / 12 мкм
Тепловизионное ядро SensorMicro COIN612G2, 640×512 / 12 мкм, NETD ≤ 25 мК
Тепловизионное ядро SensorMicro MICO612, 640×512 / 12 мкм, CVBS, USB, MIPI
Тепловизионные модули Rising Optics Mini2, 256×192, 384×288 и 640×512, 12 мкм
О позициях раздела
Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.
Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.
Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.
Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
