Тепловизионные модули 640×512
640×512 — основное разрешение тепловизоров для БПЛА: при шаге пикселя 12 мкм и объективе 25 мм человек обнаруживается с километра и больше. Модули различаются шагом пикселя, чувствительностью NETD, наличием радиометрии и интерфейсом — аналоговым, цифровым параллельным, MIPI или USB.
Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Разрешение | Шаг пикселя | Спектральный диапазон, мкм | Масса, г | Габариты |
|---|---|---|---|---|---|

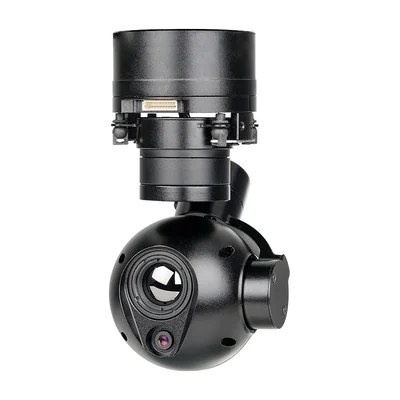

| Q2R / Q2RMViewpro | — | — | — | 190 | 56,1×50×111,5 мм |
| Turing M640ProRaytron | — | — | 8–14 | 3,5 | 13×13×13,4 мм |
| Turing L640 ProRaytron | — | — | 8–14 | 12 | 17×17,3 мм |
| WN2 SeriesRaytron | WN2 256 — 256×192; WN2 384 — 384×288; WN2 640 — 640×512 | 12 мкм | 8–14 | 9 | 21×21×10,3 мм |
| SE5 640Raytron | — | — | 8–14 | 3 | 28×28 мм |
| RTD6122CRaytron | — | — | 8–14 | 6 | 22×22×4,58 мм |
| TIM-640x512-12OEM | 640×512 / 384×288 / 256×192 | 12 мкм | 8–14 | 8 | 21×21 мм |
| TIM-640x512-12-AOEM | 640×512 | 12 мкм | 8–14 | 10 | 21×21×10 мм |
| TIM-384x288-12OEM | 384×288 / 640×512 / 256×192 | 12 мкм | 8–14 | 3 | 26×26×22 мм |
| TIM-640x512-12-BOEM | 640×512 либо 384×288 | 12 мкм | 8–14 | 11,5 | 21×21×15 мм |
| TIM-640x512-12-COEM | 640×512 / 384×288 / 256×192 | 12 мкм | 8–14 | — | — |
| TIM-384x288-12-AOEM | 384×288 либо 640×512 | 12 мкм | 8–14 | 3 | 28×28×22,9 мм |
| TIM-384x288-12-BOEM | 384×288 либо 640×512 | 12 мкм | 8–14 | 3 | 28×28×22 мм |
| TIM-384x288-17OEM | 384×288 / 640×512 | 17 мкм (384×288); 12 мкм (384×288, исполнение P); 14 мкм (640×512); 12 мкм (640×512, исполнение P) | 8–14 | 3 | 36×19 мм |
| TIM-384x288-12-COEM | 384×288 / 640×512 | 12 мкм | 8–14 | 18 | 26×26×19 мм |
| TIM-240x180-17OEM | 240×180 / 384×288 / 640×512 | 17 мкм (240×180 и 384×288); 12 мкм (640×512) | — | 30 | 43,7×22,4×27,6 мм |
| TIM-640x512-14OEM | 640×512 / 384×288 | 14 мкм; в исполнении P — 12 мкм | 8–14 | 76 | 44,5×43 мм |

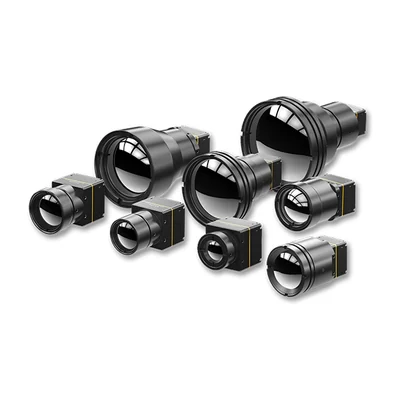

| TIM-640x512-12-DOEM | — | — | 8–14 | 11,5 | 25,4 × 25,4 × 14,1 мм |
| TIM-384x288-17-AOEM | — | — | 8–14 | 12,8 | 25,4 × 25,4 × 16 мм |

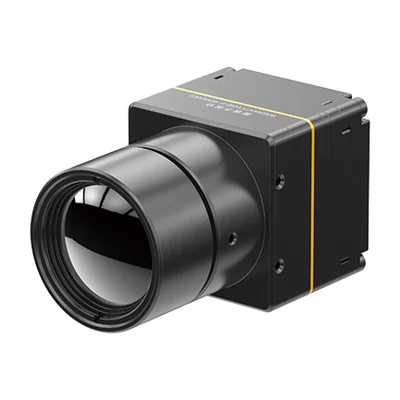

| TIM-640x512-12-FOEM | — | — | 8–14 | 20 | 25,4 × 25,4 × 22,0 мм |

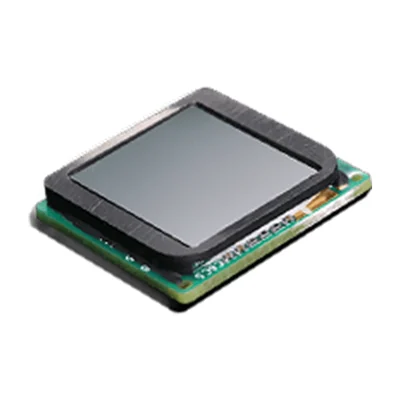

| TIC-640x512-12OEM | — | — | 8–14 | 2 | 18 × 16 × 2,75 мм |
| Savgood SG-DTM06USavgood | 640×512 | 12 мкм | — | 5 | 17,3×17,3×10,8 мм |
| Savgood SG-HTM06U2-13Savgood | 640×512 | 12 мкм | — | — | — |
| Savgood SG-HTM06U2-T15Savgood | 640×512 | 12 мкм | — | — | — |
Тепловизионный модуль 640×512 / 384×288 / 256×192, 12 мкм, NETD ≤ 50 мК, 50 Гц
Тепловизионный модуль 384×288 / 640×512 / 256×192, 12 мкм, радиометрический
Тепловизионный модуль 640×512 / 384×288 / 256×192, 12 мкм, NETD ≤ 50 мК, 25 Гц
Тепловизионный модуль 384×288 / 640×512, 12 мкм, NETD ≤ 50 мК, корпус 28×28×22,9 мм
Тепловизионный модуль 384×288 / 640×512, 12 мкм, NETD ≤ 50 мК, корпус 28×28×22 мм
Тепловизионный модуль 384×288 / 640×512, 12 мкм, NETD ≤ 50 мК, корпус 26×26×19 мм
Тепловизионные модули 256×192, 384×288 и 640×512, 12–17 мкм, NETD ≤ 40 мК
Тепловизионный модуль Savgood SG-HTM06U2-T15, 640×512 / 12 мкм
О позициях раздела
Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.
Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.
Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.
Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
