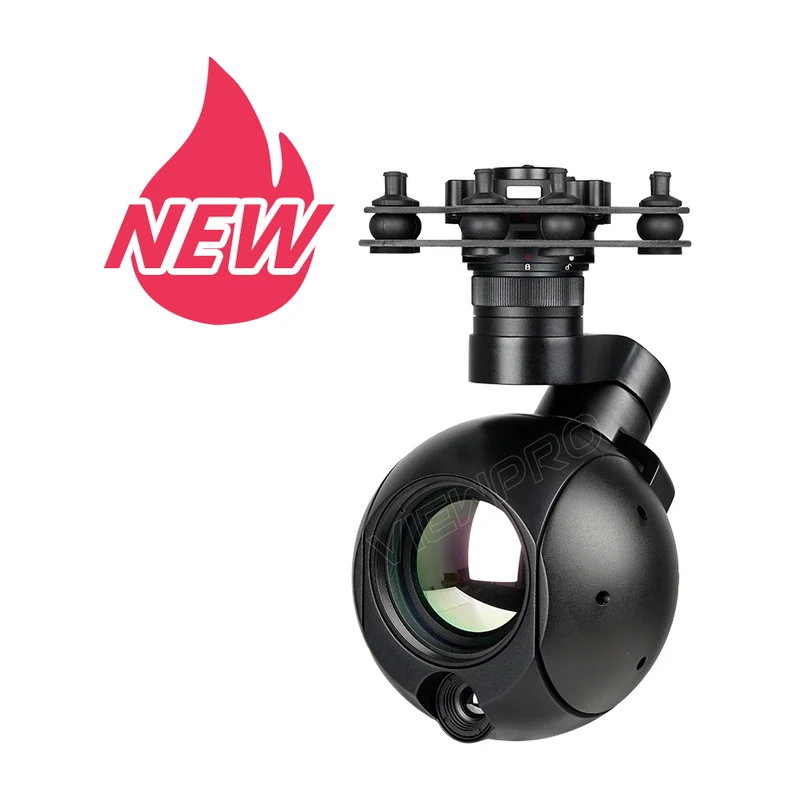

Viewpro AT9-50 — двухобъективный тепловизионный подвес 640×512: 50 мм и 9,1 мм, ИИ-сопровождение, 720 г
Viewpro · Китай под заказ
AT9-50

Подвес Viewpro AT9-50: два тепловизора 640×512, объективы 9,1 и 50 мм

Круглосуточный поиск без дневного канала: широкий объектив 9,1 мм для быстрого просмотра площади, узкий 50 мм для распознавания объекта, переключение мгновенное — эквивалент пятикратного тепловизионного зума.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
AT9-50
Производитель
Viewpro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: спектральный диапазон — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Состав каналов
два тепловизора без ТВ-канала: узкопольный 50 мм F/1,0 и широкопольный 9,1 мм F/1,0
Тепловизионный детектор (оба канала)
неохлаждаемый болометр VOx, длинноволновый ИК 8–14 мкм
Разрешение и шаг пикселя ИК (оба канала)
640×512, 12 мкм, атермализованные объективы
NETD
канал 50 мм: ≤ 50 мК при F/1,0, 25 °C; канал 9,1 мм: ≤ 40 мК при F/1,0, 25 °C
Угол обзора
50 мм: 8,7° (Г) × 7,0° (В); 9,1 мм: 48,3° (Г) × 38,6° (В); цифровой зум 1–8x
Дальность 50 мм
человек: 2083 / 521 / 260 м; автомобиль: 6389 / 1597 / 799 м
Дальность 9,1 мм
человек: 379 / 95 / 47 м; автомобиль: 1163 / 291 / 145 м
ИИ-обнаружение и трекинг
объекты «человек» и «автомобиль», ≥ 10 объектов одновременно, минимальный размер 5×5 пикс, вероятность ≥ 85 %, ложные ≤ 10 %; трекер 30 Гц, задержка < 30 мс, объект 16×16 … 256×256 пикс
Видеоинтерфейс
micro HDMI 1080p 30/60 к/с либо IP (RTSP/UDP, 720p/1080p, 30 к/с, H.264/H.265); microSD до 256 ГБ
Управление и углы подвеса
PWM / TTL / S.BUS / TCP / UDP; наклон −110°…+130°, крен ± 40°, курс ± 300° (± 360°×N в IP-версии); ± 0,02°
Питание и потребление
4S–6S (14,8–25,2 В); 500–1000 мА при 16 В; средняя мощность 8 Вт, максимальная 16 Вт; −20…+50 °C
Габариты
114,5×105×171,8 мм
Масса
720 г

Описание

Гиростабилизированный подвес с двумя тепловизионными каналами и без дневной камеры — основная поисковая нагрузка для работы в темноте и дыму.

Оба канала построены на неохлаждаемом болометре VOx 640×512 с шагом 12 мкм. Узкий 50 мм даёт поле 8,7°×7,0° и обнаружение человека до 2083 м, автомобиля — до 6389 м; широкий 9,1 мм с полем 48,3°×38,6° служит для просмотра площади, и его NETD ≤ 40 мК против ≤ 50 мК у длиннофокусного помогает по слабоконтрастным целям. Переключение каналов заменяет оптический зум, подвижной оптики в тракте нет.

Питание 4S–6S, до 16 Вт в пике, масса 720 г. Видео — micro HDMI или IP-поток RTSP/UDP; непрерывное вращение по курсу доступно только в IP-версии.

Характеристики приведены по данным производителя: страница модели ↗
