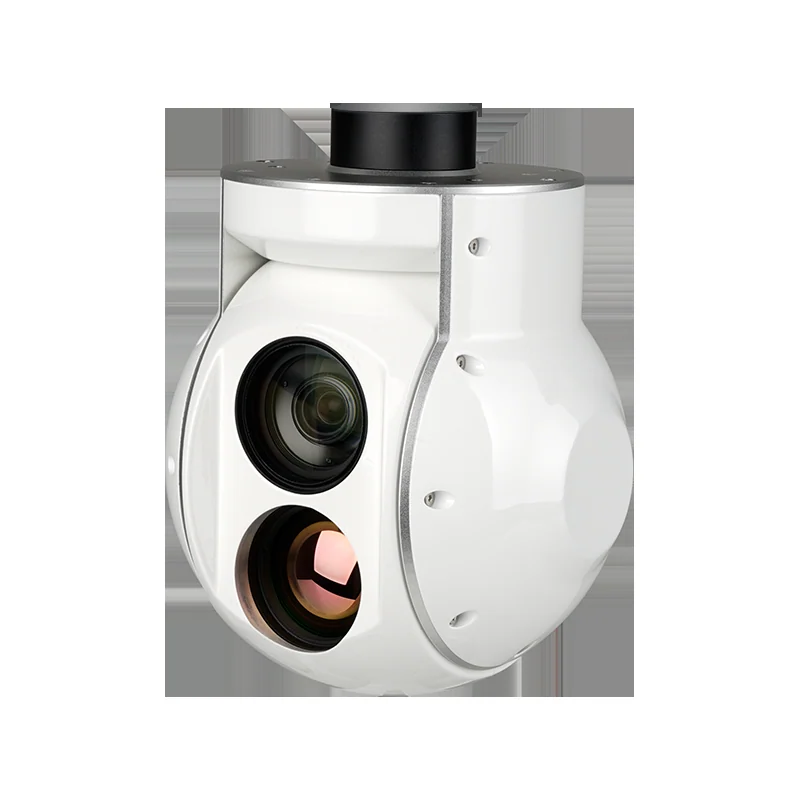

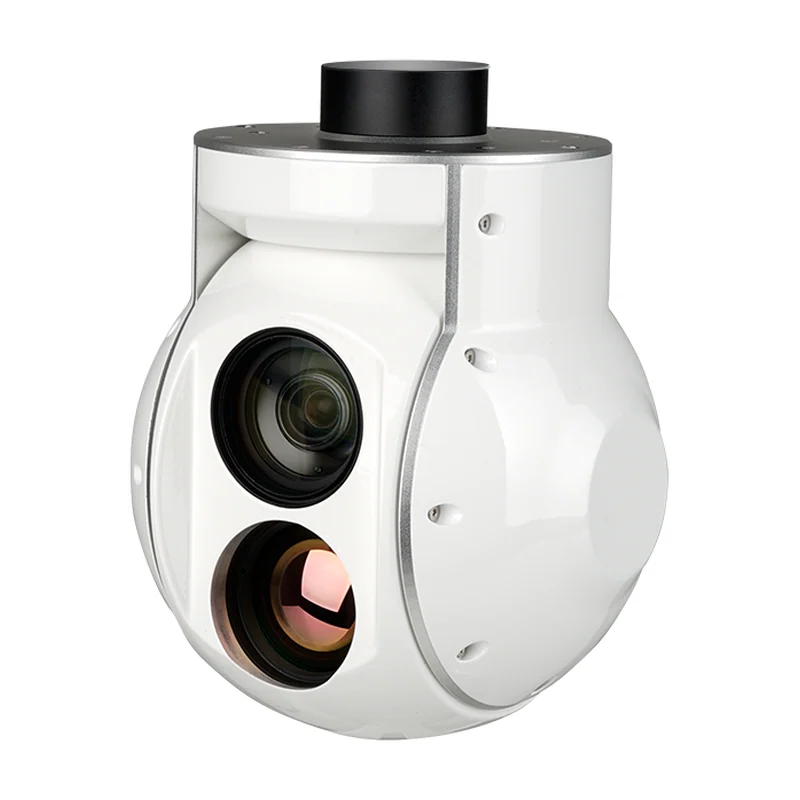

Viewpro U30TIR-35
Инспекционные задачи с измерением температуры: узкое ИК-поле 12,5° повышает разрешение по цели на дистанции, опциональная радиометрия даёт значения до +550 °C.
- Артикул
- U30TIR-35
- Производитель
- Viewpro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: разрешение, шаг пикселя, спектральный диапазон — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тепловизионный детектор
- неохлаждаемый болометр VOx, длинноволновый ИК 8–14 мкм
- Разрешение и шаг пикселя ИК
- 640×512, 12 мкм
- NETD
- ≤ 50 мК при F/1.0, 25 °C
- Объектив ИК и поле зрения
- 35 мм, атермализованный; 12,5° (Г) × 10,0° (В), диагональ 16,0°; цифровой зум 1–8x
- Дальность по ИК-каналу
- человек: 1458 / 365 / 182 м; автомобиль: 4472 / 1118 / 559 м
- Радиометрия (опция)
- диапазоны −20…+150 °C и 0…+550 °C; точность ± 3 °C либо ± 3 % (по большему) при 23± 3 °C, дистанция измерения 5 м
- ТВ-канал
- 1/2.8″ STARVIS 2 CMOS, 2,13 Мп, 1080p; зум 30x, f=4,3–129 мм; 64,0°–2,4° (Г); 0,009 лк; цифровой 12x
- Автосопровождение
- частота обновления рассогласования 50 Гц, задержка 5 мс; цель 32×32 … 128×128 пикс; скорость ± 48 пикс/кадр
- Видеоинтерфейс
- micro HDMI 1080p 60 к/с либо IP (RTSP/UDP, 720p/1080p, 25/30 к/с, H.264/H.265); microSD до 512 ГБ
- Управление и углы подвеса
- PWM / TTL / S.BUS / TCP / UDP; наклон −45°…+120°, курс ± 300° (± 360°×N в IP-версии); ± 0,02°
- Питание и потребление
- 4S–6S (14,8–25,2 В); 650–1250 мА при 16 В; средняя мощность 10,4 Вт, максимальная 20 Вт; −20…+50 °C
- Габариты
- 127×130×202,5 мм
- Масса
- 10 г
Описание
Инспекционный подвес с узким ИК-полем: объектив 35 мм даёт 12,5° по горизонту против 18,2° у 24-мм версий. Поле уже, зато на цель приходится больше пикселей — человек обнаруживается до 1458 м вместо 1000 м, автомобиль до 4472 м.
Детектор — болометр VOx 640×512, шаг 12 мкм, NETD ≤ 50 мК. Опциональная радиометрия даёт измеренную температуру в диапазонах −20…+150 °C и 0…+550 °C с точностью ± 3 °C либо ± 3 %; аттестована на дистанции 5 м, дальше на результат влияют пропускание атмосферы и излучательная способность материала.
Дневной канал STARVIS 2, зум 30x, 0,009 лк. Питание 4S–6S, 10,4 Вт средних, видео micro HDMI 1080p60 либо IP. Дальномера нет — дальность до цели надо получать другими средствами.
Характеристики приведены по данным производителя: страница модели ↗
