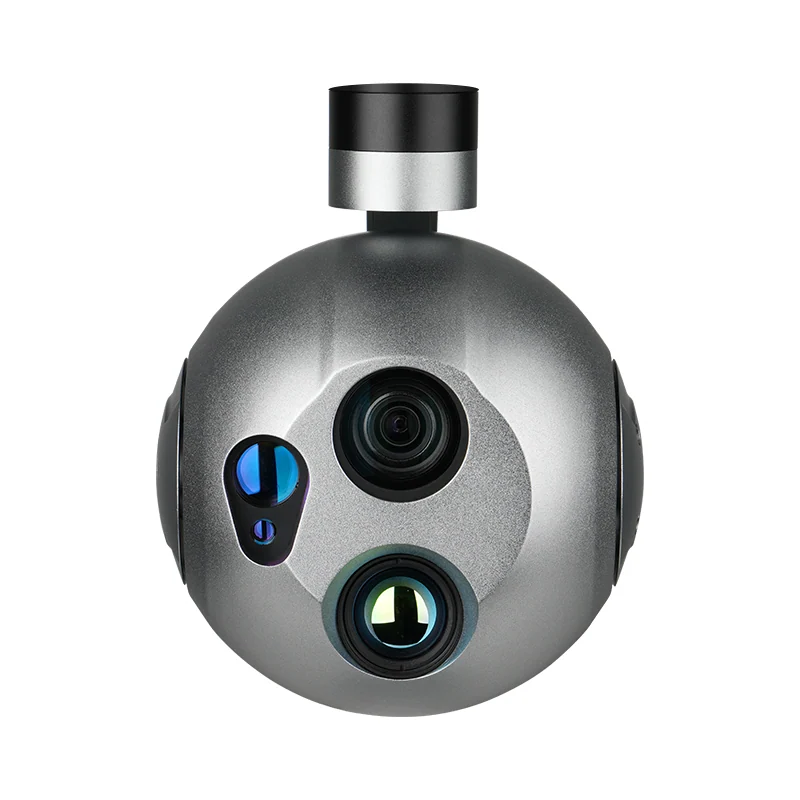

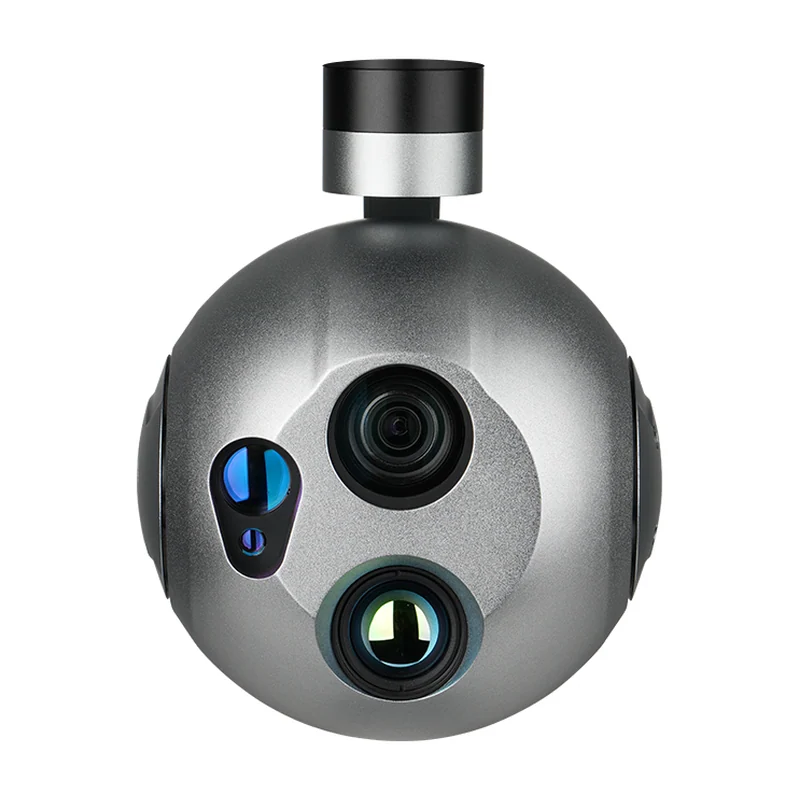

Viewpro A20KTR-24HD

Обследование объектов энергетики, тепловые аудиты и работа по задымлённым сценам: широкое ИК-поле 35,9° даёт быстрый охват площади, опциональная радиометрия — измерение температуры до +650 °C.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: A20KTR-24HD
Производитель: Viewpro, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 1 типоразмер в серии

Чего в карточке нет: разрешение, шаг пикселя, спектральный диапазон — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тепловизионный детектор: неохлаждаемый болометр VOx, длинноволновый ИК 8–14 мкм
Разрешение и шаг пикселя ИК: 1280×1024, 12 мкм
NETD: ≤ 50 мК при 25 °C, F/1.0
Объектив ИК и поле зрения: 24 мм, атермализованный; 35,9° (Г) × 28,9° (В); цифровой зум 1–8x
Дальность по ИК-каналу: человек: 1000 / 250 / 125 м; автомобиль: 3067 / 767 / 383 м
Радиометрия (опция): диапазоны −20…+150 °C и +100…+650 °C; точность ± 2 °C либо ± 2 % (по большему) при окружающей 15–35 °C
ТВ-канал: 1/2.5″ Exmor R CMOS, 8,51 Мп; зум 20x, f=4,4–88,4 мм, F2.0–F3.8, до 30x с Super Resolution; 70,2°–4,1° (Г) × 43,1°–2,3° (В); цифровой 12x
Лазерный дальномер: 1535± 5 нм, 20–3000 м, точность ± 1 м, 1–10 Гц, расходимость ≤ 0,5 мрад
ИИ-обнаружение: цели «человек» и «автомобиль», ≥ 10 целей одновременно, минимальный размер 40×20 пикс при 4K, вероятность обнаружения автомобиля ≥ 85 %, ложные срабатывания ≤ 10 %
Автосопровождение: частота обновления рассогласования 30 Гц, задержка < 30 мс; минимальный размер цели 32×32 пикс при 4K
Видеоинтерфейс: micro HDMI 1080p 60 к/с либо IP (RTSP/UDP, 4K/1080p/720p, 30 к/с, H.264/H.265); запись MP4 4K@30 к/с на microSD до 256 ГБ
Управление и углы подвеса: PWM / S.BUS / UART (TTL) / TCP / UDP; наклон ± 120°, крен ± 70°, курс ± 300° (± 360°×N в IP-версии); ± 0,02°
Питание и потребление: 14,8–25,2 В; 890–1500 мА при 16 В; средняя мощность 14,2 Вт, максимальная 24 Вт; −20…+50 °C; IP4X
Габариты: 161×130×201,8 мм
Масса: 1032 г

Описание

Инспекционное исполнение серии: ИК-объектив 24 мм даёт поле 35,9° — заметно шире, чем 17,5° у 50-мм версии. Площадь просматривается быстрее, но пикселей на удалённую цель приходится меньше: человек обнаруживается до 1000 м против 2083 м у длиннофокусного варианта.

Опциональная радиометрия переводит подвес из режима «видеть перепад» в измерение температуры: диапазоны −20…+150 °C и +100…+650 °C, точность ± 2 °C либо ± 2 %. Детектор — болометр VOx 1280×1024, шаг 12 мкм, NETD ≤ 50 мК.

Дневной канал 8,51 Мп с зумом 20x и записью 4K, дальномер 20–3000 м, ИИ-обнаружение людей и машин. Масса 1032 г, 14,2 Вт средних, IP4X. Радиометрия — исполнение, а не настройка: оговаривайте её при заказе.

Характеристики приведены по данным производителя: страница модели ↗
