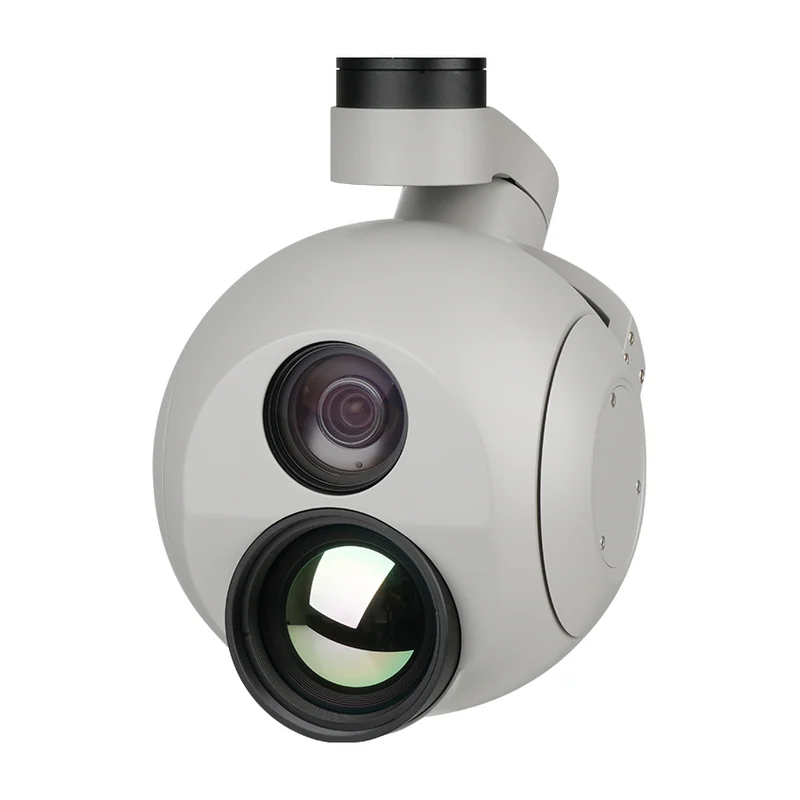

Viewpro Q30TIR Pro

Подключение тепловизора высокого разрешения к платформам DJI через PSDK без собственного канала управления: даёт разрешение 1280×1024 там, где штатная полезная нагрузка ограничена 640×512.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Q30TIR Pro
Производитель: Viewpro, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: разрешение, шаг пикселя, спектральный диапазон — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тепловизионный детектор: неохлаждаемый длинноволновый ИК 8–14 мкм (тип болометра на странице не указан)
Разрешение и шаг пикселя ИК: 1280×1024, 12 мкм
Объектив ИК и поле зрения: 50 мм, атермализованный; 17,5° (Г) × 14,0° (В); цифровой зум 1–4x; радиометрия не поддерживается
Дальность по ИК-каналу: человек: 2083 / 521 / 260 м; автомобиль: 6389 / 1597 / 799 м
ТВ-канал: 1/2.8″ STARVIS 2 CMOS, 2,13 Мп, 1080p; зум 30x, f=4,3–129 мм; 64,0°–2,4° (Г); 0,009 лк; цифровой зум 12x
Автосопровождение: частота обновления рассогласования 50 Гц, задержка вывода 5 мс; размер цели 32×32 … 128×128 пикс; скорость ± 48 пикс/кадр
Видеоинтерфейс: IP (RTSP/UDP, 720p/1080p, 25/30 к/с, H.264/H.265) либо SDI 1080p 30 к/с; microSD до 512 ГБ
Управление и углы подвеса: PWM / TTL / S.BUS / TCP / UDP; наклон −110°…+130°, крен ± 40°, курс ± 360°×N; ± 0,02°
Питание и потребление: 4S–6S (14,8–25,2 В); 820–1500 мА при 16 В; средняя мощность 13,1 Вт, максимальная 24 Вт; −20…+50 °C
NETD: NETD ≤ 40 мК при 25 °C, F
MRTD: 1.0; MRTD ≤ 400 мК; бистабильная шторка
Габариты: 140,9×120×216,1 мм
Масса: 10 г

Описание

Версия подвеса под платформы DJI: подключается через PSDK, собственный канал управления не нужен — команды и видео идут штатным трактом носителя. Смысл замены штатной нагрузки — ИК-разрешение 1280×1024 вместо 640×512, вчетверо больше пикселей на ту же сцену.

Детектор неохлаждаемый, длинноволновый, шаг 12 мкм, NETD ≤ 40 мК, объектив 50 мм с полем 17,5°: человек обнаруживается до 2083 м, идентифицируется до 260 м. Радиометрия не поддерживается. Дневной канал — STARVIS 2, зум 30x, порог 0,009 лк.

Дальномера в этой модели нет: дальность до цели придётся получать иначе. Наклон −110°…+130° шире, чем у соседей по серии, — удобно при съёмке под себя. Питание 4S–6S, 13,1 Вт средних.

Характеристики приведены по данным производителя: страница модели ↗
