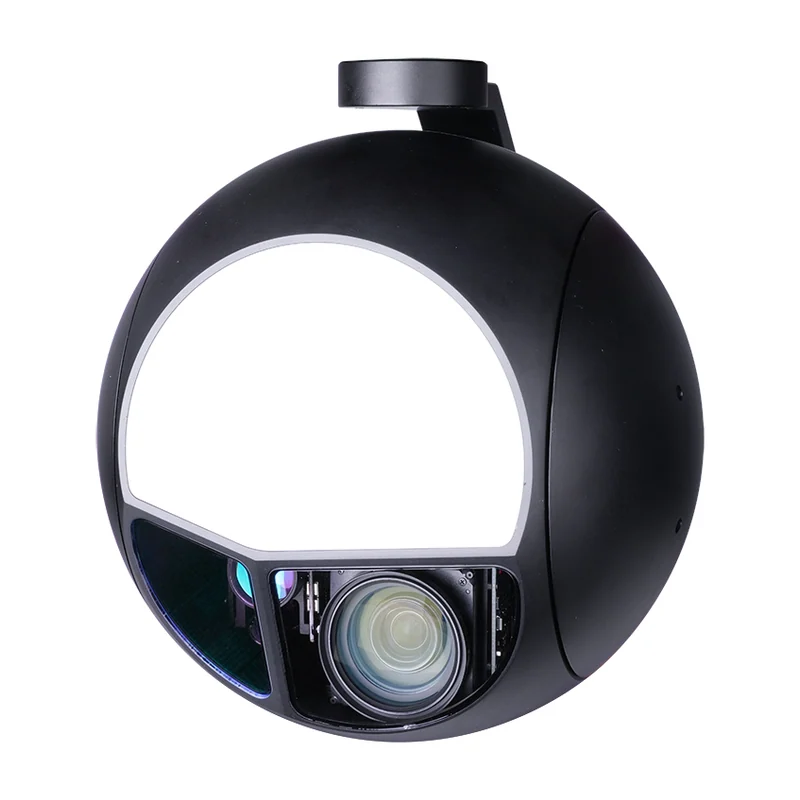

Viewpro Q30TIRM-15100

Дальняя воздушная разведка, охрана протяжённых периметров и морское наблюдение. Непрерывный оптический ИК-зум 15–100 мм позволяет одним подвесом вести и широкий поиск, и детальное опознавание цели, не теряя её из виду; лазерный дальномер добивает до 10 км по крупному объекту.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Q30TIRM-15100
Производитель: Viewpro, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: разрешение, шаг пикселя, спектральный диапазон — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тепловизионный детектор: неохлаждаемый болометр VOx, длинноволновый ИК 8–14 мкм
Разрешение и шаг пикселя ИК: 1280×1024, 12 мкм
NETD: ≤ 40 мК при 25 °C, F/1.0
Объектив ИК и поле зрения: 15–100 мм, атермализованный; 54,2°–8,8° (Г) × 44,5°–7,0° (В); цифровой зум 1–8x
Дальность по ИК-каналу (человек 1,8×0,5 м): обнаружение 625–4167 м, распознавание 156–1042 м, идентификация 78–521 м
Дальность по ИК-каналу (автомобиль 4,2×1,8 м): обнаружение 1917–12778 м, распознавание 479–3194 м, идентификация 240–1597 м
ТВ-канал: 1/1.8″ STARVIS CMOS, 4,17 Мп; оптический зум 30x, f=6,5–162,5 мм, F1.6–F4.8; цифровой 12x (до 432x со StableZoom); поле зрения 58,1°–2,3° (Г)
Лазерный дальномер: 1535± 5 нм, 10 км по крупной цели, ≥ 6 км по автомобилю, ≥ 2,5 км по человеку; точность ≤ 2 м (СКО); 1–10 Гц; минимум ≤ 30 м; расходимость ≤ 0,5 мрад
Автосопровождение: частота обновления рассогласования 50 Гц, задержка вывода 5 мс; размер цели 32×32 … 128×128 пикс; скорость ± 48 пикс/кадр
Видеоинтерфейс: IP (RTSP/UDP, 720p/1080p, 25/30 к/с, H.264/H.265) либо SDI 1080p 30 к/с; запись MP4 1080p 30 к/с на microSD до 512 ГБ
Управление и углы подвеса: PWM / TTL / S.BUS / TCP / UDP; наклон −55°…+105°, крен ± 60°, курс ± 360°×N; угол вибрации ± 0,02°
Питание и потребление: 4S–6S (14,8–25,2 В), рабочее 16 В; 1000–1500 мА при 16 В; средняя мощность 16 Вт, максимальная 24 Вт; −20…+50 °C
Габариты: 266,7×236×335,1 мм
Масса: 20 г

Описание

Подвес дальнего наблюдения. ИК-канал — неохлаждаемый болометр VOx 1280×1024 с шагом пикселя 12 мкм: мелкий шаг даёт больше пикселей на цель, чем 17-мкм матрицы того же формата. NETD ≤ 40 мК — минимальная различимая разница температур, то есть запас на слабоконтрастную сцену.

От версий с фиксированным ИК-объективом модель отличает непрерывный оптический зум 15–100 мм: поле сужается с 54,2° до 8,8° без цифровой интерполяции, поиск и опознавание ведутся одним каналом, не теряя цель. По автомобилю обнаружение до 12778 м, идентификация до 1597 м; дополняют ТВ-зум 30x и дальномер до 10 км.

Питание 4S–6S, 16 Вт в среднем. Видео — IP (RTSP/UDP, H.264/H.265) либо SDI 1080p, управление PWM/TTL/S.BUS/TCP/UDP: под выбранный вариант нужен свободный канал и место под корпус 266,7×236×335,1 мм.

Характеристики приведены по данным производителя: страница модели ↗
