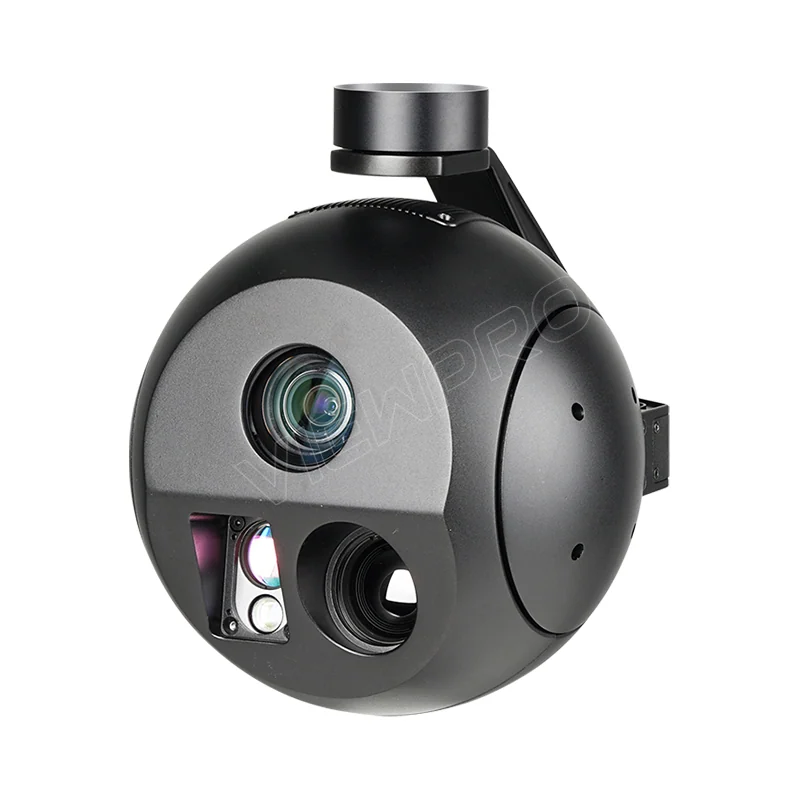

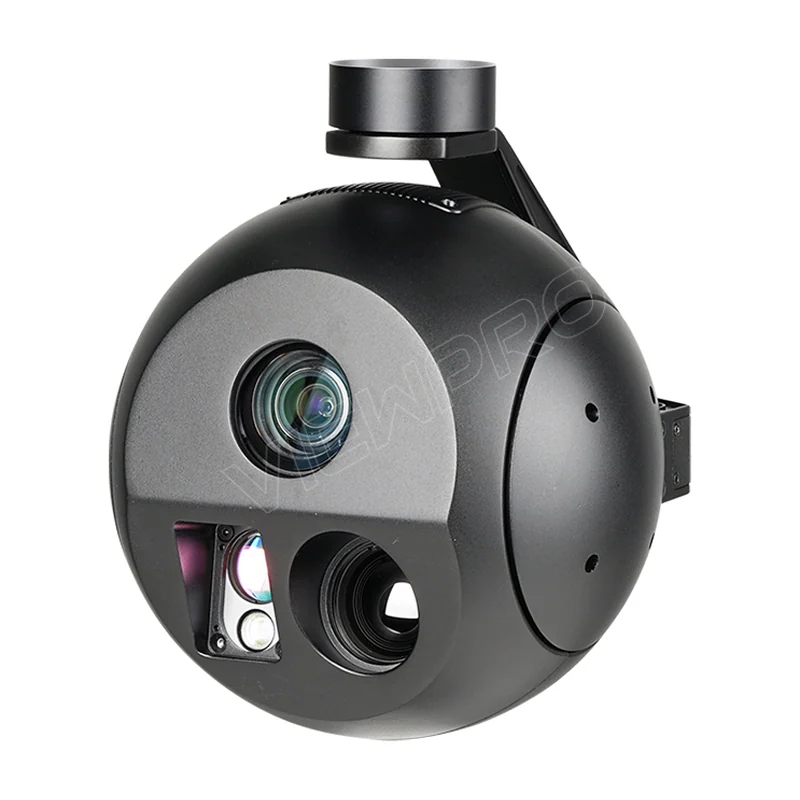

Viewpro Q20KTIRM
Задачи, где нужны не только изображение и дальность, но и географические координаты цели: подвес относится к серии GPS Location Calculation и выдаёт расчётную привязку наблюдаемого объекта.
- Артикул
- Q20KTIRM
- Производитель
- Viewpro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: разрешение, шаг пикселя, спектральный диапазон — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тепловизионный детектор
- неохлаждаемый длинноволновый ИК 8–14 мкм (тип болометра на странице не указан)
- Разрешение и шаг пикселя ИК
- 640×512, 12 мкм
- NETD / MRTD
- NETD ≤ 50 мК при 25 °C; MRTD ≤ 550 мК; автокалибровка неоднородности без шторки
- Объектив ИК и поле зрения
- 24 мм, атермализованный; 18,2° (Г) × 14,6° (В), диагональ 23,2°; цифровой зум 1–4x; коррекция излучательной способности 0,01–1; радиометрия не поддерживается
- Дальность по ИК-каналу
- человек: 1000 / 250 / 125 м; автомобиль: 3067 / 767 / 383 м
- ТВ-канал
- Sony 1/2.5″ Exmor R CMOS, 8,51 Мп; зум 20x, f=4,4–88,4 мм, F2.0–F3.8, до 30x Super Resolution; 70,2°–4,1° (Г) × 43,1°–2,3° (В); цифровой 12x
- Лазерный дальномер
- 1535± 5 нм; автомобиль ≥ 3000 м, человек ≥ 2000 м; минимум 15 м; точность ± 1 м; 1–10 Гц; расходимость ~0,6 мрад
- Автосопровождение
- частота обновления рассогласования 50 Гц, задержка 5 мс; цель 32×32 … 128×128 пикс; скорость ± 48 пикс/кадр
- Видеоинтерфейс
- micro HDMI 1080p 30 к/с либо IP (RTSP/UDP, 720p/1080p/4K, 25/30 к/с, H.264/H.265); SD до 512 ГБ, JPG 3840×2160; вывод и запись 4K одновременно не поддерживаются
- Управление и углы подвеса
- PWM / S.BUS / TTL / TCP / UDP; наклон −60°…+123°, крен ± 70°, курс ± 300° (± 360°×N в IP-версии); ± 0,02°
- Питание и потребление
- 4S–6S (14,8–25,2 В); 800–1500 мА при 16 В; средняя мощность 12,8 Вт, максимальная 24 Вт; −20…+50 °C
- Габариты
- 156,6×132×200,6 мм
- Масса
- 10 г
Описание
Отличие от соседей по серии — расчёт географических координат наблюдаемого объекта: подвес сводит собственные углы, показания дальномера и положение носителя в точку на карте, а не только выдаёт картинку и дальность.
ИК-канал: 640×512, шаг 12 мкм, NETD ≤ 50 мК, MRTD ≤ 550 мК, объектив 24 мм с полем 18,2°. Компенсация неоднородности безшторочная — кадр не замирает на калибровку, что важно при непрерывном сопровождении. Радиометрии нет, но задаётся излучательная способность 0,01–1.
Дневной канал 8,51 Мп с зумом 20x, дальномер ≥ 3000 м по автомобилю. Ограничение по видео: одновременные вывод и запись 4K не поддерживаются — режим выбирают заранее, исходя из того, что важнее, трансляция или архив.
Характеристики приведены по данным производителя: страница модели ↗
