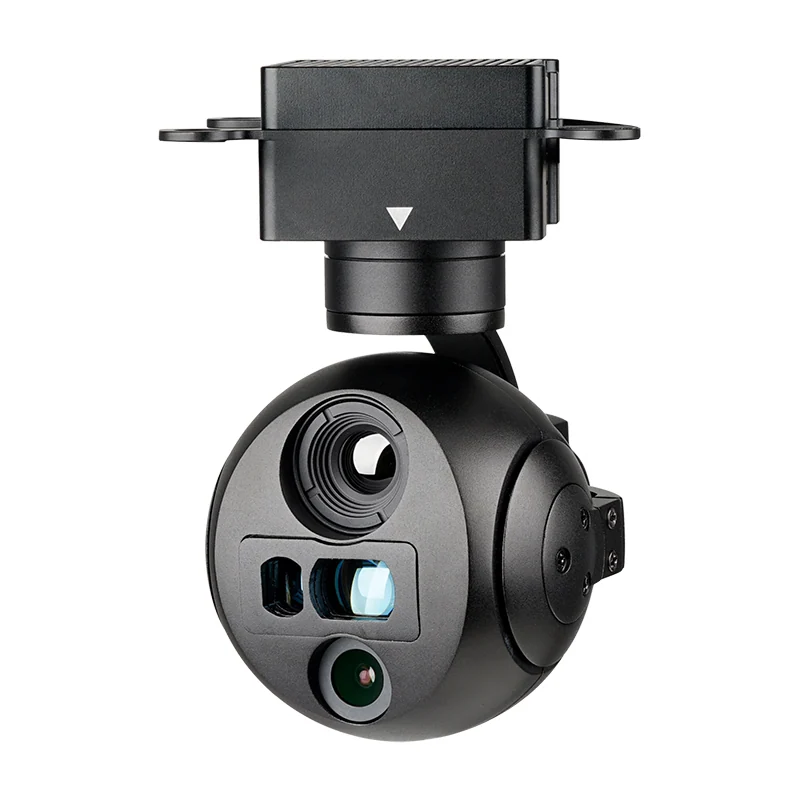

Viewpro A609R — микроподвес 235 г: тепловизор 640×512 (9,1 мм
Полноценный трёхсенсорный комплект для лёгких дронов и наземных роботов: масса 235 г при наличии тепловизора, дневной камеры, лазерного дальномера, ИИ-обнаружения и опциональной радиометрии.
- Артикул
- A609R
- Производитель
- Viewpro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: разрешение, шаг пикселя, спектральный диапазон — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тепловизионный детектор
- неохлаждаемый болометр VOx, длинноволновый ИК 8–14 мкм
- Разрешение и шаг пикселя ИК
- 640×512, 12 мкм
- NETD
- ≤ 40 мК при 25 °C, F/1.0
- Объектив ИК и поле зрения
- 9,1 мм, атермализованный; 48,3° (Г) × 38,6° (В), диагональ 62,4°; цифровой зум 1–8x
- Дальность по ИК-каналу
- человек: 379 / 95 / 47 м; автомобиль: 1163 / 291 / 145 м
- Радиометрия (опция)
- полнокадровый вывод температурных данных; диапазоны −20…+150 °C и +100…+550 °C; точность ± 2 °C либо ± 2 % показания (по большему)
- ТВ-канал
- 1/2.9″ CMOS, 2 Мп, Full HD 1080p; объектив 6 мм; поле зрения 60° (Д) / 50° (Г) / 28° (В); цифровой зум 1–12x
- Лазерный дальномер
- 905 нм импульсный, диапазон 5–1200 м, точность 1 м, частота 1–4 Гц, расходимость ~6 мрад
- ИИ-обнаружение и трекинг
- цели «человек» и «автомобиль», ≥ 10 целей одновременно, минимальный размер 5×5 пикс, вероятность ≥ 85 %, ложные ≤ 10 %; трекер 30 Гц, задержка < 30 мс, цель 16×16 … 256×256 пикс
- Видеоинтерфейс и управление
- IP (RTSP/UDP, 720p/1080p, 30 к/с, H.264/H.265); TTL либо S.BUS (по умолчанию TTL) плюс TCP/UDP; SD до 256 ГБ; класс защиты на странице производителя не указан
- Углы подвеса
- наклон −45°…+130°, крен ± 60°, курс ± 150° (управляемый диапазон −40°…+125° и ± 145°); угол вибрации ± 0,02°
- Габариты
- 78×62×106,2 мм
- Масса
- 10 г
- Рабочая температура
- 20 … +60°C
Описание
Трёхсенсорный микроподвес массой 235 г: тепловизор, дневная камера 2 Мп и лазерный дальномер в корпусе 78×62×106,2 мм — нагрузка для лёгких коптеров и наземных роботов, куда полноразмерный подвес не встаёт по массе.
ИК-канал — VOx 640×512, шаг 12 мкм, NETD ≤ 40 мК, объектив 9,1 мм с полем 48,3°×38,6°. Широкое поле рассчитано на поиск вблизи: человек обнаруживается до 379 м, автомобиль до 1163 м. Дальномер 905 нм даёт наклонную дальность 5–1200 м с точностью 1 м.
Радиометрия с полнокадровым выводом температур (−20…+150 °C и +100…+550 °C) — опция, её заказывают отдельно. Видео и управление только по IP плюс TTL или S.BUS; класс защиты производитель не указывает.
Характеристики приведены по данным производителя: страница модели ↗
