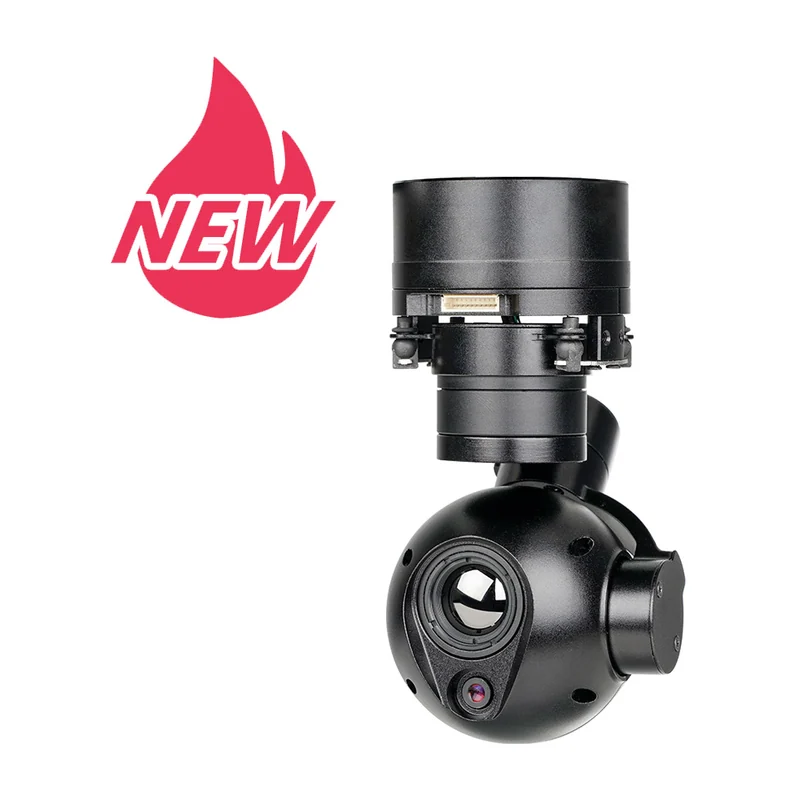

Viewpro Q2R и Q2RM — микроподвесы 190/202 г: тепловизор 640×512 (13 мм или 9,1 мм) + ТВ 1080p, у Q2RM дальномер
Минимальная по массе тепловизионная нагрузка каталога для сверхлёгких платформ и носимых систем: Q2R без дальномера при 190 г, Q2RM с дальномером 1200 м при 202 г.
- Артикул
- Q2R / Q2RM
- Производитель
- Viewpro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: разрешение, шаг пикселя, спектральный диапазон — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тепловизионный детектор (обе версии)
- неохлаждаемый болометр VOx, длинноволновый ИК 8–14 мкм
- Разрешение и шаг пикселя ИК (обе версии)
- 640×512, 12 мкм, атермализованные объективы
- NETD (обе версии)
- ≤ 40 мК при F/1.0, 25 °C
- ИК-объектив и поле зрения Q2R
- 13 мм F/1.1; 33,9° (Г) × 27,1° (В)
- ИК-объектив и поле зрения Q2RM
- 9,1 мм F/1.0; 48,3° (Г) × 38,6° (В), диагональ 62,4°
- Дальность по ИК Q2R (13 мм)
- человек: 542 / 135 / 68 м; автомобиль: 1661 / 415 / 208 м
- Дальность по ИК Q2RM (9,1 мм)
- человек: 379 / 95 / 47 м; автомобиль: 1163 / 291 / 145 м
- ТВ-канал (обе версии)
- 1/3″ CMOS, пиксель 2,9 мкм, 1920×1080 при 30 к/с; объектив 10,36 мм; поле зрения 30°×17,1°; цифровой зум 1–3x
- Лазерный дальномер (только Q2RM)
- 905 нм импульсный, 5–1200 м, точность 1 м, частота 1–4 Гц, расходимость ~6 мрад
- Автосопровождение (обе версии)
- частота обновления рассогласования 25 Гц; цель 16×16 … 128×128 пикс; скорость ± 32 пикс/кадр по человеку, ± 48 пикс/кадр по автомобилю
- Видеоинтерфейс и управление
- IP Ethernet (RTSP 1080p 25 к/с, H.264/H.265); TTL либо S.BUS (по умолчанию TTL) плюс TCP; класс защиты IP4X; −20…+50 °C
- Углы подвеса
- Q2R: наклон −65°…+135°, курс ± 150°; Q2RM: наклон −65°…+130°, крен ± 30°, курс ± 150°; угол вибрации ± 0,02°
- Габариты
- 56,1×50×111,5 мм
- Масса
- 190 г
Описание

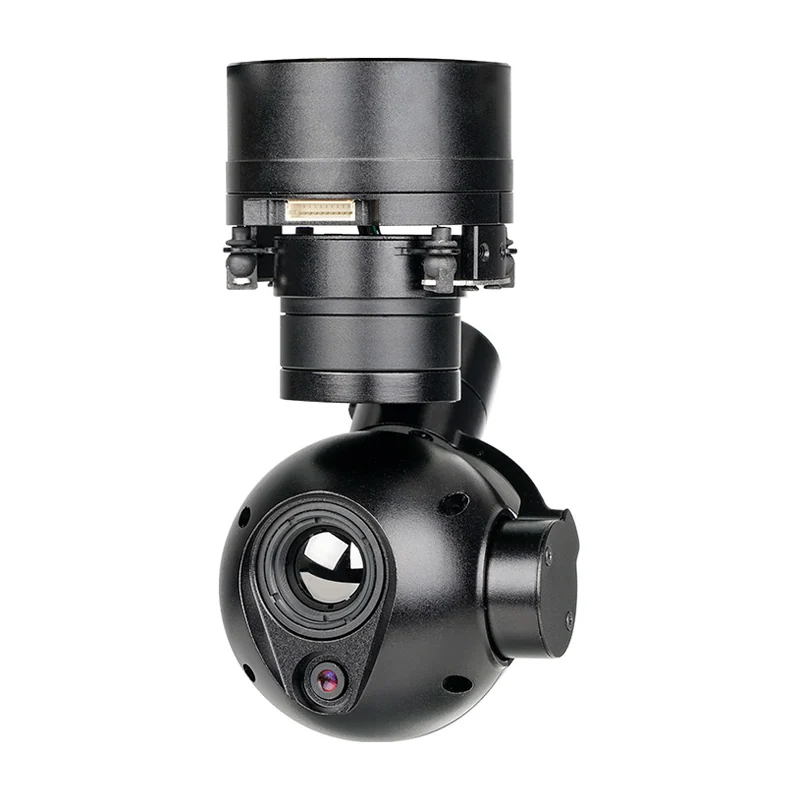

Пара микроподвесов в общем корпусе 56,1×50×111,5 мм: Q2R — тепловизор и дневная камера при 190 г, Q2RM — то же плюс лазерный дальномер 5–1200 м при 202 г.
Тепловизор в обеих версиях одинаков: VOx 640×512, шаг 12 мкм, NETD ≤ 40 мК. Различаются объективы — у Q2R 13 мм F/1.1 (поле 33,9°×27,1°, человек до 542 м), у Q2RM 9,1 мм F/1.0 (48,3°×38,6°, человек до 379 м): Q2RM видит шире, но ближе. ТВ-канал 1080p с узким полем 30°×17,1° работает как опознавательный.
Интерфейс только IP Ethernet (RTSP, H.264/H.265), управление TTL либо S.BUS плюс TCP. Карта памяти в спецификации не заявлена — запись планируйте на борту. Защита IP4X, −20…+50 °C.
Характеристики приведены по данным производителя: страница модели ↗
