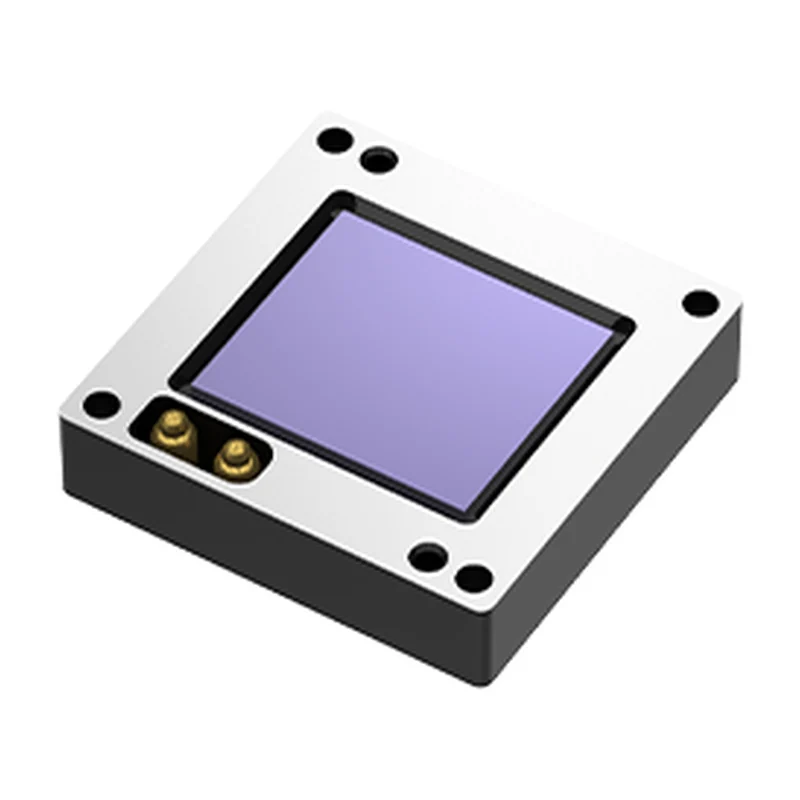

Неохлаждаемый детектор Guide FW612, 640×512 / 12 мкм
Guide Infrared · Китай под заказ
FW612

Неохлаждаемый детектор Guide FW612, 640×512 / 12 мкм

Голый детектор в пластинчатом корпусе для разработчиков, которые проектируют собственную схемотехнику и оптику, а не покупают готовое ядро.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
FW612
Производитель
Guide Infrared, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
неохлаждаемый микроболометр на оксиде ванадия
Тип корпуса
пластинчатая упаковка (корпусирование на уровне пластины, WLP)
Спектральный диапазон
8–14 мкм
NETD, типовой
менее 40 мК
Цифровой выход
встроенный 14-битный АЦП
Тепловая постоянная времени
менее 12 мс
Максимальная частота кадров
50 Гц
Потребление
менее 150 мВт
Рабочая температура
−40…+85 °C
Разрешение
640×512
Шаг пикселя
12 мкм
Габариты
17,3×17,3×3,9 мм
Масса
2 г

Описание

FW612 — не камера и не ядро, а сам детектор: неохлаждаемый микроболометр на оксиде ванадия 640×512 с шагом 12 мкм в пластинчатом корпусе WLP толщиной 3,9 мм и массой 2 г. Оптику, питание, обработку и коррекцию неоднородности разработчик делает сам.

Встроенный 14-битный АЦП снимает с платы аналоговый тракт — наружу идут цифровые отсчёты. Тепловая постоянная времени менее 12 мс: детектор отрабатывает смену сцены на 50 Гц без смаза. NETD менее 40 мК задаёт потолок чувствительности будущей камеры, ниже которого схемотехника шум не опустит.

Потребление менее 150 мВт и рабочий диапазон −40…+85 °C оставляют запас по теплу. Без своей схемотехники и алгоритмов NUC картинки с голого детектора не будет — в этом случае нужен готовый тепловизионный модуль.

Характеристики приведены по данным производителя: страница модели ↗
