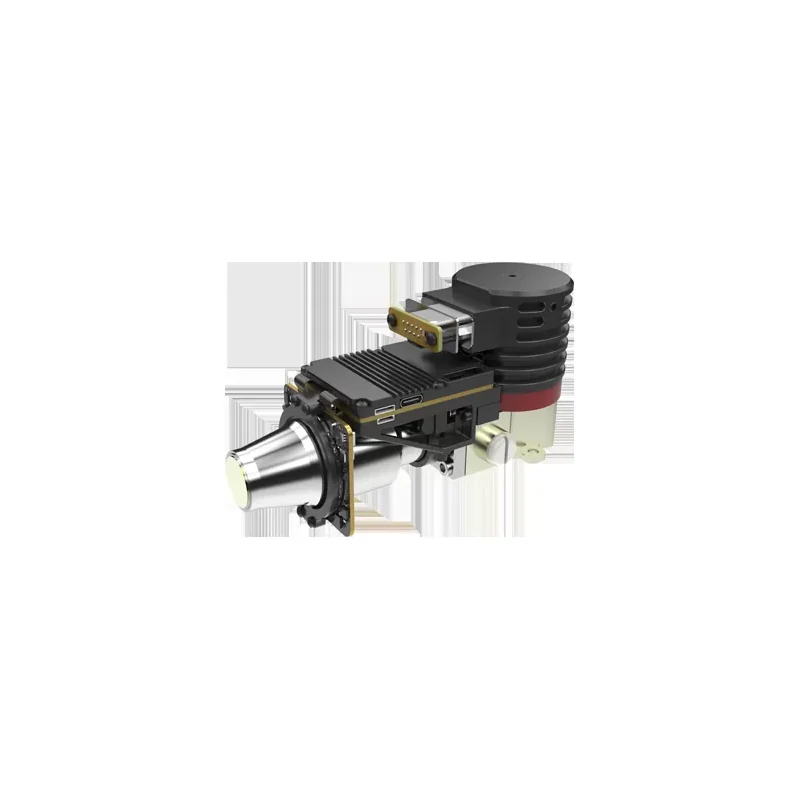

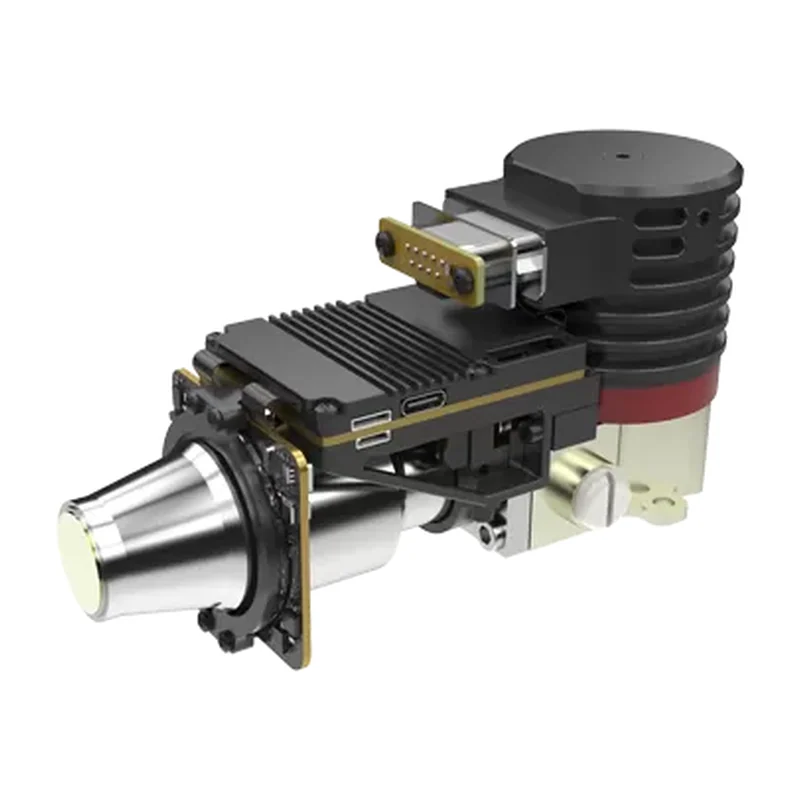

GAVIN GC615MA — охлаждаемое ядро MWIR 640×512 / 15 мкм, NETD 16 мК
SensorMicro · Китай под заказ
GAVIN GC615MA

Охлаждаемое ядро MWIR SensorMicro GAVIN GC615MA, 640×512 / 15 мкм

Охлаждаемое средневолновое ядро на детекторе КРТ с криохолодильником Стирлинга — решение для дальнего наблюдения и охраны периметров большой протяжённости, а также для лабораторных и научных задач, где нужны высокая чувствительность и кадровая частота до 100 Гц. Набор трансфокаторов до 32–730 мм рассчитан на наблюдение за объектами на километровых дистанциях.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
GAVIN GC615MA
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
охлаждаемый MWIR-детектор на КРТ (кадмий-ртуть-теллур, MCT) собственной разработки с криохолодильником Стирлинга RS058
Спектральный диапазон
3,7± 0,2–4,8± 0,2 мкм
NETD детектора при 23 °C
16 мК при F2; 18 мК при F4
Частота кадров / зум
50 и 100 Гц; непрерывный цифровой зум 1–8×
Обработка изображения
DRC, 2D- и 3D-шумоподавление, EE; переворот кадра по горизонтали, вертикали и диагонали
Видеоинтерфейсы
аналог PAL/NTSC; штатно DVP, LVDS, USB 2.0 при 50 Гц; опционально CameraLink, USB 3.0, GigE, SDI, HDMI, MIPI, одномодовое и многомодовое оптоволокно
Синхронизация и управление
внешняя синхронизация LV-TTL, опция RS422 и LVDS; связь USB 2.0 и LV-TTL, опция RS422, CAN, USB 3.0, GigE
Объективы
фикс-фокус 25 мм F2; трансфокаторы 30–240, 15–300, 45–450, 35–690, 32–730 мм F4
Рабочая температура
−40…+71 °C
Разрешение
640×512
Шаг пикселя
15 мкм
Габариты
142×58,5×80 мм
Масса
680 г
Число пикселей
327 680 пикселей (расчёт по разрешению)
Питание
24 В ± 4 В
Потребление
≤ 10 Вт при 23 °C
Время выхода на криорежим
≤ 8 мин

Описание

Охлаждаемое ядро средневолнового диапазона 3,7–4,8 мкм: детектор на КРТ работает при криогенной температуре, которую поддерживает холодильник Стирлинга RS058. Собственные шумы падают несопоставимо ниже уровня неохлаждаемого болометра — отсюда NETD 16 мК при F2 и работа на 100 Гц, то есть регистрация быстрых процессов.

Плата за это — 24 В и до 10 Вт потребления, до 8 минут выхода на криорежим при включении, механический холодильник с ограниченным ресурсом и масса 680 г. Формат 640×512, шаг 15 мкм.

Оптика под дальнее наблюдение: 25 мм F2 и трансфокаторы вплоть до 32–730 мм. Длинный фокус сужает поле зрения, поэтому нужна точная поворотная платформа. Выходы PAL/NTSC, DVP, LVDS, USB 2.0; опционально GigE, CameraLink, SDI, оптоволокно.

Характеристики приведены по данным производителя: страница модели ↗
