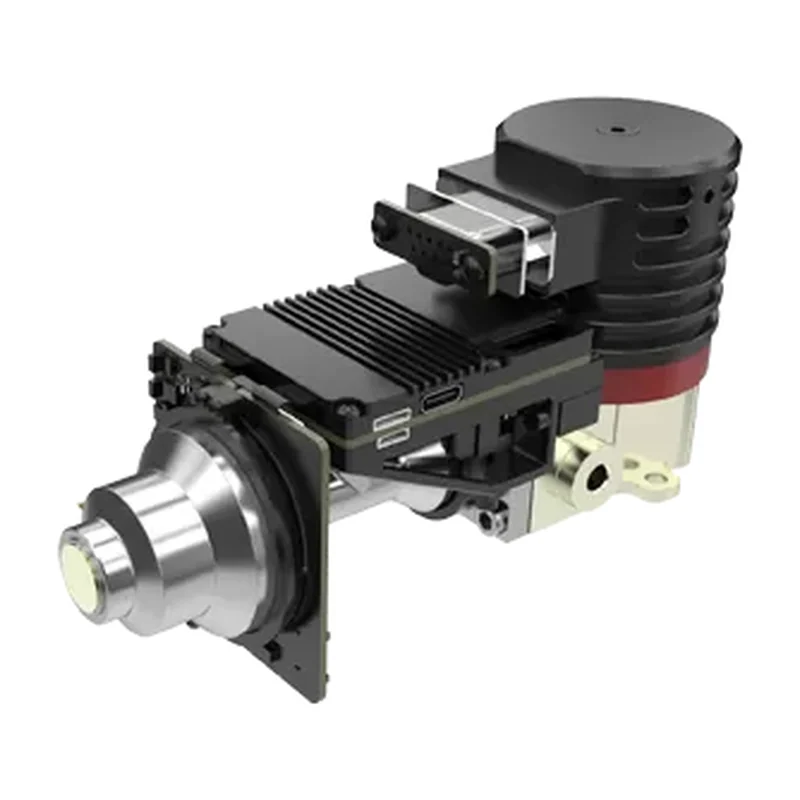

GAVIN GC1210MA — охлаждаемое ядро MWIR 1280×1024 / 10 мкм
Мегапиксельное охлаждаемое ядро: при той же площади светочувствительной области, что у формата 640×512, даёт вчетверо больше пикселей, то есть заметно более широкое поле зрения и различение мелких деталей. Применяется в дальнем наблюдении, неразрушающем контроле, исследовании материалов и микроэлектроники, инспекции печатных узлов.
- Артикул
- GAVIN GC1210MA
- Производитель
- SensorMicro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Сенсор
- охлаждаемый MWIR-детектор на КРТ (кадмий-ртуть-теллур, MCT) собственной разработки
- Спектральный диапазон
- 3,7± 0,2–4,8± 0,2 мкм
- NETD детектора при 23 °C
- 20 мК при F2 и F4
- Частота кадров / зум
- 50 Гц; непрерывный цифровой зум 1–8×
- Обработка изображения
- DRC, 2D- и 3D-шумоподавление, EE; переворот кадра по горизонтали, вертикали и диагонали
- Видеоинтерфейсы
- штатно DVP; опционально CameraLink, USB 3.0, GigE, SDI, HDMI, MIPI, одномодовое и многомодовое оптоволокно (аналоговый выход не предусмотрен)
- Синхронизация и управление
- внешняя синхронизация LV-TTL, опция RS422 и LVDS; связь USB 2.0 и LV-TTL, опция RS422, CAN, USB 3.0, GigE
- Питание / потребление / выход на криорежим
- 24 В ± 4 В / ≤ 14 Вт при 23 °C / ≤ 9 мин
- Объективы
- фикс-фокус 15 мм F2; трансфокаторы 15–300 и 30–500 мм F4
- Рабочая температура
- −40…+71 °C
- Разрешение
- 1280×1024 мкм
- Шаг пикселя
- 1280×10 мкм
- Габариты
- 145×61×82 мм
- Масса
- 680 г
Описание
Охлаждаемое ядро MWIR мегапиксельного формата: 1280×1024 при шаге 10 мкм. Мелкий пиксель укладывает вчетверо больше точек примерно в ту же светочувствительную область, что у формата 640×512, — с одной и той же оптикой поле зрения шире, а мелкие детали различимы дальше.
NETD 20 мК одинаково при F2 и F4, кадровая частота 50 Гц, цифровой зум 1–8×. Питание 24 В, потребление до 14 Вт, выход на криорежим до 9 минут: прибор стационарный или на платформе, для носимой техники не предназначен.
Аналогового выхода нет: штатно DVP, остальное опционально — CameraLink, USB 3.0, GigE, SDI, HDMI, MIPI, оптоволокно. Интерфейсную плату и приёмный тракт закладывают в проект заранее. Оптика: 15 мм F2, трансфокаторы 15–300 и 30–500 мм F4.
Характеристики приведены по данным производителя: страница модели ↗
