Тепловизионные модули 256×192

256×192 — самые лёгкие и экономичные тепловизионные модули: их ставят на FPV-аппараты и микродроны, в ночные курсовые камеры и носимые устройства. Детализации хватает, чтобы видеть людей и технику на дистанции до двухсот–трёхсот метров.

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселя, мкмСпектральный диапазонМассаГабариты
SensorMicro Mini212G2SensorMicro 256×192128…14 мкм——

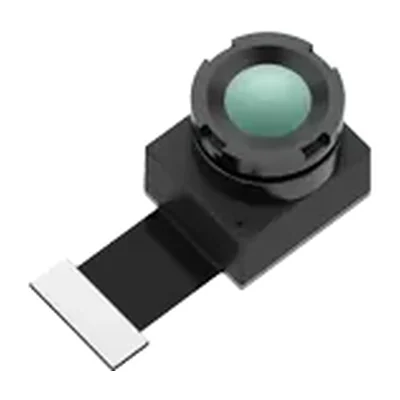

SensorMicro TIMO212SensorMicro 256×192128-14 мкм——

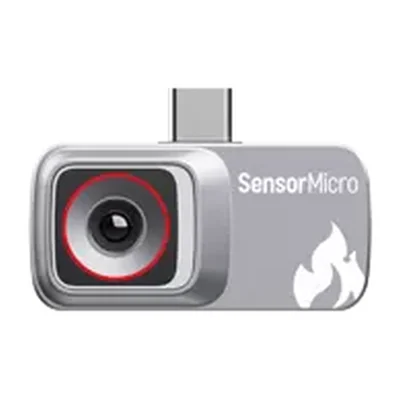

SensorMicro iMC212SensorMicro 256×192128…14 мкм——
ECONB212Guide Infrared 256×192128–14 мкм——

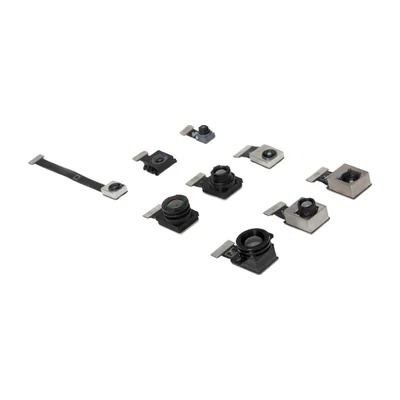

ECONA212Guide Infrared 256×192128–14 мкм——
MICO212SensorMicro 256×192128–14 мкмменее 16 ± 2 г22,2×22,2×28,4 мм

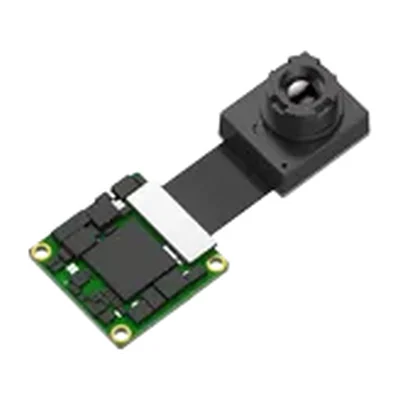

Mini212G2SensorMicro 256×192128–14 мкм4 г17×17 мм
Mini2Rising Optics 256×192 / 384×288 / 640×512128–14 мкмменее 7 г; менее 8,6 г для 640×512 (без объектива)21×21×10,3 мм без объектива
WN2 SeriesRaytron WN2 256 — 256×192; WN2 384 — 384×288; WN2 640 — 640×512128–14 мкм9 г21×21×10,3 мм
TC2-CRaytron ——8–14 мкм—13,2×13,2×8,75 мм с объективом и фланцем

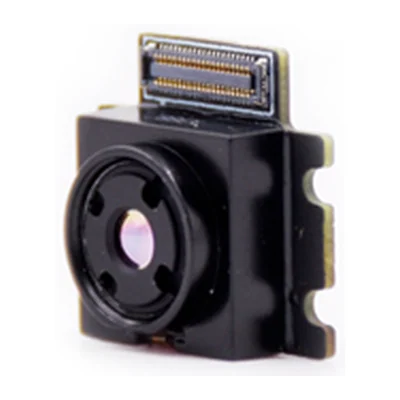

TIM-256x192-12OEM 256×192 либо 160×120128–14 мкм2,5 г13×13×8 мм
TIM-640x512-12OEM 640×512 / 384×288 / 256×192128–14 мкм8 г21×21 мм

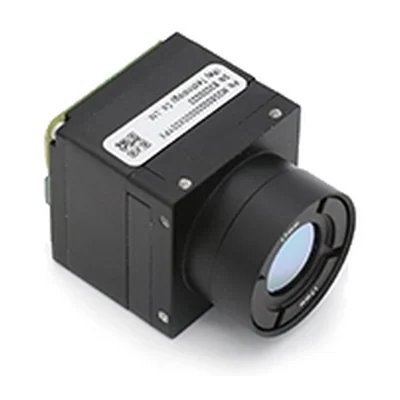

TIM-384x288-12OEM 384×288 / 640×512 / 256×192128–14 мкм3 г26×26×22 мм
TIM-640x512-12-COEM 640×512 / 384×288 / 256×192128–14 мкм——
TIM-256x192-12-AOEM 256×192128–14 мкм4 г13×24×8 мм
TIM-256x192-12-BOEM 256×192 либо 160×120128–14 мкм3 г13×28×10 мм
TIM-384x288-17-AOEM ——8–14 мкм12,8 г25,4 × 25,4 × 16 мм

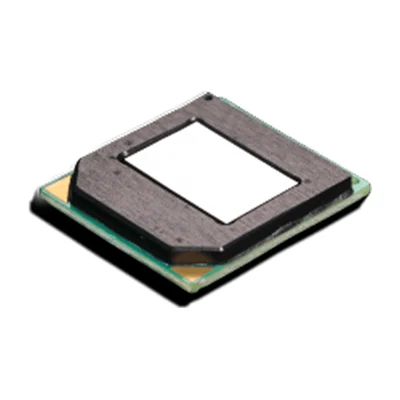

TIC-256x192-12OEM ——8–14 мкм0,5 г10,53 × 7,44 × 1,45 мм

Что проверить перед покупкой

  1. Сверьте частоту кадров с режимом работы: модули выпускают с частотой около 9 Гц и 25–60 Гц, и на низкой частоте картинка при поворотах подвеса и на скорости дёргается.
  2. Проверьте, что спектральный диапазон объектива совпадает с диапазоном матрицы: ядро 8–14 мкм работает только с германиевой или халькогенидной оптикой того же диапазона, обычное стекло ИК не пропускает.
  3. Сверьте диагональ матрицы с кругом изображения объектива: объектив под 384×288 с шагом 12 мкм не покроет матрицу 640×512 того же шага — углы кадра уйдут в виньетирование.
  4. Уточните по даташиту, есть ли затвор, и поведение модуля при калибровке неоднородности: во время калибровки изображение замирает на доли секунды, что важно для наведения и записи.
  5. Сверьте питание с бортовой шиной по диапазону входа и потреблению при включении, а массу с объективом — с грузоподъёмностью и балансировкой подвеса.

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.

Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.

Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.

Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
