Тепловизионные модули 1280×1024

Матрица 1280×1024 даёт вчетверо больше точек, чем 640×512: при том же объективе поле зрения шире вдвое, а детализация прежняя, или при том же поле зрения — вдвое дальше дальность распознавания. Цена этого — масса, потребление и объём видеопотока.

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселя, мкмСпектральный диапазонМассаГабариты
CNGEIR 1280*1024CNGEIR 1280×102412———
CNGEIR 1280*1024 uncooledCNGEIR 1280×102412———
SensorMicro Apex1212CSensorMicro 1280×1024128…14 мкмменее 15 г31×31×5,1 мм (без выводов)
SensorMicro Apex1212WSensorMicro 1280×1024128…14 мкмменее 10 г27,8×27,8 мм
SensorMicro C1210S HD LWIR Cooled Infrared DetectorSensorMicro 1280×1024107,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 650 г—
SensorMicro COIN1212RSensorMicro 1280×1024128…14 мкм——
SensorMicro EYAS G1210LC LWIR Cooled AD ModuleSensorMicro 1280×1024107,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 680 г148×59×82 мм
SensorMicro GAVIN GC1210LC LWIR Cooled Infrared Camera CoreSensorMicro 1280×1024107,7 мкм±0,2 мкм–9,4 мкм±0,3 мкмне более 730 г148×59×82 мм

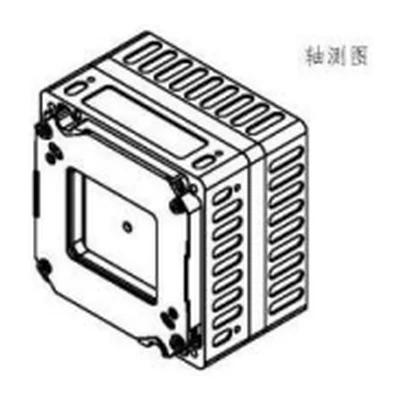

LGCS121Rising Optics 1280×1024128–14 мкмот 96 ± 5 г до 170 ± 8 г (в зависимости от исполнения)—

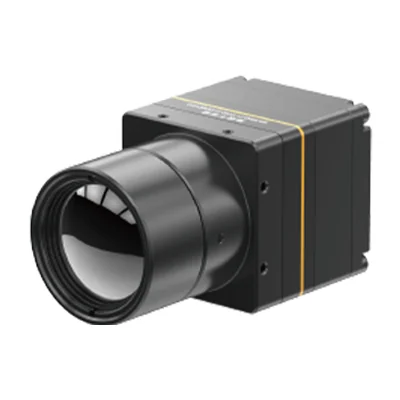

MID1212Guide Infrared 1280×1024128–14 мкм49 ± 3 г (без объектива)38×39×20,9 мм
MAX1212Guide Infrared 1280×102412—220 ± 3 г (без объектива)56×56×44 мм
iSE1212SensorMicro 1280×1024128–14 мкм46,9 ± 3 г (голое ядро 38×39×28 мм); 88,5 ± 3 г (исполнение 68×69×30,2 мм)38×39×28 мм

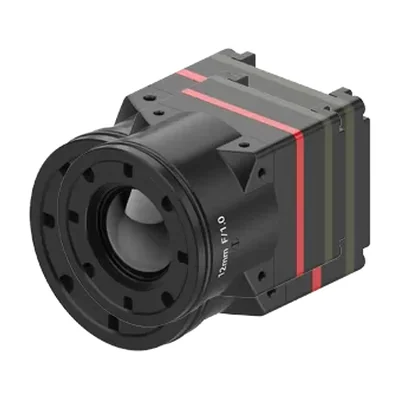

iTL1208SensorMicro 1280×102488–14 мкм——
COIN1212SensorMicro 1280×1024128–14 мкм14 ± 2 г25,4×25,4×19,3 мм

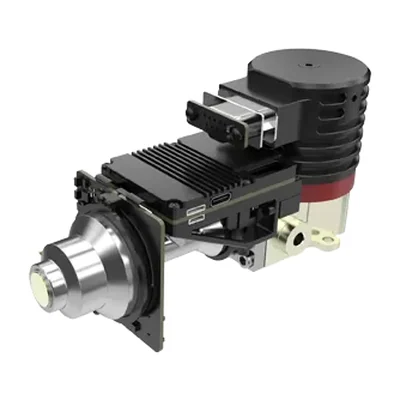

GAVIN GC1210MASensorMicro 1280×1024103,7±0,2 – 4,8±0,2 мкм680 г145×61×82 мм

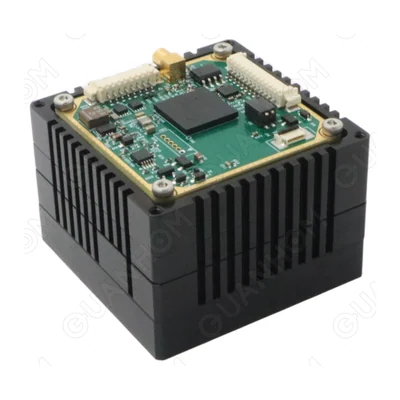

ITZ1212Quanhom 1280 × 1024128–12 мкм—≤ 45 × 45 × 36,2 мм (масса производителем не опубликована)
FO-A1212-V03HKRising Optics 1280×1024128–14 мкмне более 130 гне более 45×45×34,5 мм
Q30TIRM-15100Viewpro ———5370 г266,7×236×335,1 мм
Q40TIRM-HDViewpro ———1662 г146,9×145×228,8 мм

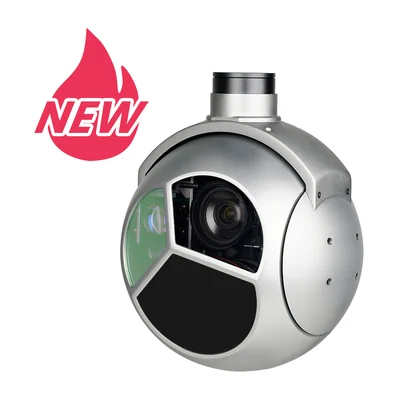

U30TIRM-HDViewpro ———1625 г155×143,5×232,1 мм
Q30TIR ProViewpro ———1432 г140,9×120×216,1 мм
A20KTR-50HDViewpro ———1410 г150,1×135×218,2 мм
A20KTR-24HDViewpro ———1032 г161×130×201,8 мм

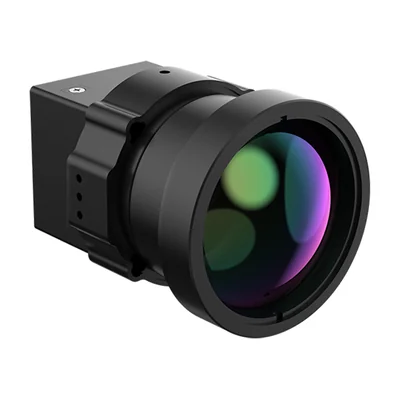

Turing L1280Raytron ——8–14 мкм24,5 г29×29×18,9 мм
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте частоту кадров с режимом работы: модули выпускают с частотой около 9 Гц и 25–60 Гц, и на низкой частоте картинка при поворотах подвеса и на скорости дёргается.
  2. Проверьте, что спектральный диапазон объектива совпадает с диапазоном матрицы: ядро 8–14 мкм работает только с германиевой или халькогенидной оптикой того же диапазона, обычное стекло ИК не пропускает.
  3. Сверьте диагональ матрицы с кругом изображения объектива: объектив под 384×288 с шагом 12 мкм не покроет матрицу 640×512 того же шага — углы кадра уйдут в виньетирование.
  4. Уточните по даташиту, есть ли затвор, и поведение модуля при калибровке неоднородности: во время калибровки изображение замирает на доли секунды, что важно для наведения и записи.
  5. Сверьте питание с бортовой шиной по диапазону входа и потреблению при включении, а массу с объективом — с грузоподъёмностью и балансировкой подвеса.

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.

Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.

Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.

Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
