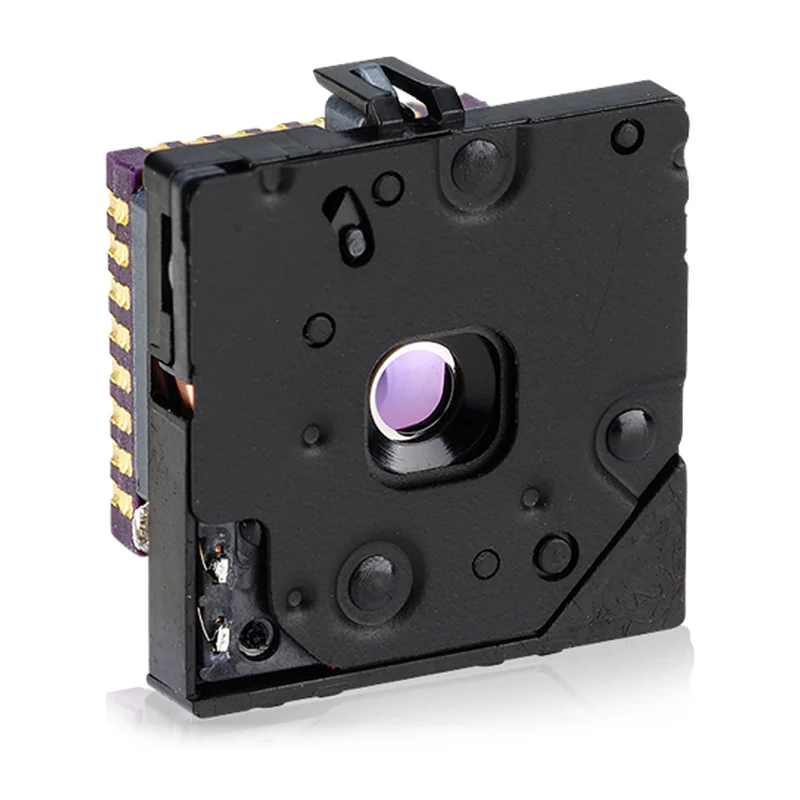

Тепловизионный модуль Teledyne FLIR Lepton 3.1R, 160×120, 12 мкм, 95°, радиометрический
Teledyne FLIR · США под заказ
Lepton 3.1R

Тепловизионный модуль Teledyne FLIR Lepton 3.1R, 160×120, 12 мкм, 95°, радиометрический

Оригинальное название: Lepton 3.1R, 160x120, 95°, Radiometric with Shutter (500-0758-03)

Широкоугольный микромодуль LWIR 160 × 120, 12 мкм, угол 95°, NETD < 50 мК, радиометрия с точностью ± 5 °C: 12,7 × 11,8 × 7,2 мм, 0,9 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Lepton 3.1R
Производитель
Teledyne FLIR, США
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Зум-блоки и тепловизоры для дронов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Teledyne FLIR Lepton 3.1R, 160×120, 12 мкм, 95°, радиометрический — разрешение 160 × 120, сенсор неохлаждаемый микроболометр, шаг пикселя 12 мкм. Из остального: угол обзора гор. 95°, диаг. 119°, фокусное расстояние 1,23 мм. Прочее: масса 0,9 г (без сокета), габариты 12,7 × 11,8 × 7,2 мм, рабочая температура −10…+80 °C (оптимальный диапазон по данным производителя). Производитель — Teledyne FLIR, США; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр
Разрешение
160 × 120
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм (LWIR)
Чувствительность (NETD)
< 50 мК
Частота кадров
8,6 Гц
Угол обзора
гор. 95°, диаг. 119°
Фокусное расстояние
1,23 мм
Радиометрия
есть; диапазон сцены −10…+140 °C (высокое усиление), −10…+400 °C (низкое усиление)
Точность измерения температуры
высокое усиление: ± 5 °C или 5 % (большее); низкое усиление: ± 10 °C или 10 % (большее), типично
Затвор
встроенный, используется для коррекции неоднородности (NUC)
Интерфейс
видео по SPI (VoSPI), управление CCI (I²C-подобный); вывод 14 бит, 8 бит (с АРУ) или 24 бит RGB
Разъём
32-контактный, под стандартный сокет Molex
Питание
2,8 В и 1,2 В, ввод-вывод 2,5–3,1 В; тактовый сигнал 25 МГц
Потребление
150 мВт в работе, 650 мВт при срабатывании затвора, 5 мВт в режиме ожидания
Габариты
12,7 × 11,8 × 7,2 мм
Масса
0,9 г (без сокета)
Рабочая температура
−10…+80 °C (оптимальный диапазон по данным производителя)
Температура хранения
−40…+80 °C
Ударостойкость
1500 g, 0,4 мс

Описание

Teledyne FLIR Lepton 3.1R (P/N 500–0758–03) — радиометрический тепловизионный микромодуль с неохлаждаемым микроболометром 160 × 120 и шагом 12 мкм, диапазон 8–14 мкм. Короткофокусный объектив 1,23 мм даёт широкий угол — 95° по горизонтали и 119° по диагонали.

Диапазон измеряемых температур сцены — до +140 °C (высокое усиление) и до +400 °C (низкое), типовая точность ± 5 °C или 5 % и ± 10 °C или 10 % соответственно. Видео по SPI с частотой 8,6 Гц, управление по CCI, встроенный затвор. Потребление 150 мВт, масса 0,9 г.

Подходит для обзорных тепловизионных датчиков ближнего поля на БПЛА и наземных станциях.

Характеристики приведены по данным производителя: страница модели ↗
