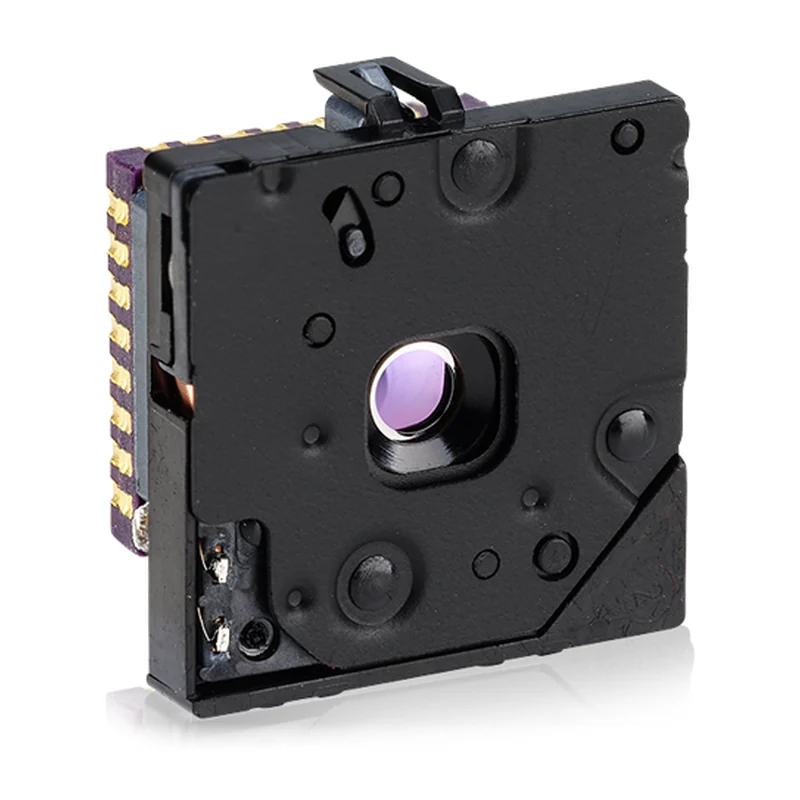

Тепловизионный модуль Teledyne FLIR Lepton 3.5, 160×120, 12 мкм, 57°, радиометрический
Teledyne FLIR · США под заказ
Lepton 3.5

Тепловизионный модуль Teledyne FLIR Lepton 3.5, 160×120, 12 мкм, 57°, радиометрический

Оригинальное название: Lepton 3.5, 160×120, 57° with shutter (500-0771-01)

Микромодуль LWIR 160 × 120 с шагом 12 мкм, NETD < 50 мК, углом 57° и радиометрией: 12,7 × 11,8 × 7,2 мм, 0,9 г, потребление 150 мВт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Lepton 3.5
Производитель
Teledyne FLIR, США
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Зум-блоки и тепловизоры для дронов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Teledyne FLIR Lepton 3.5, 160×120, 12 мкм, 57°, радиометрический — разрешение 160 × 120, сенсор неохлаждаемый микроболометр, шаг пикселя 12 мкм. Из остального: угол обзора гор. 57° (номинал), диаг. 71°, фокусное расстояние 1,77 мм. Прочее: масса 0,9 г (без сокета), габариты 12,7 × 11,8 × 7,2 мм, рабочая температура −10…+80 °C (оптимальный диапазон по данным производителя). Производитель — Teledyne FLIR, США; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр
Разрешение
160 × 120
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм (LWIR)
Чувствительность (NETD)
< 50 мК
Частота кадров
8,6 Гц
Угол обзора
гор. 57° (номинал), диаг. 71°
Фокусное расстояние
1,77 мм
Радиометрия
есть; диапазон сцены −10…+140 °C (высокое усиление), −10…+400 °C (низкое усиление)
Затвор
встроенный, используется для коррекции неоднородности (NUC)
Интерфейс
видео по SPI (VoSPI), управление CCI (I²C-подобный); вывод 14 бит, 8 бит (с АРУ) или 24 бит RGB
Разъём
32-контактный, под стандартный сокет Molex
Питание
2,8 В и 1,2 В, ввод-вывод 2,5–3,1 В; тактовый сигнал 25 МГц
Потребление
150 мВт в работе, 650 мВт при срабатывании затвора, 5 мВт в режиме ожидания
Габариты
12,7 × 11,8 × 7,2 мм
Масса
0,9 г (без сокета)
Рабочая температура
−10…+80 °C (оптимальный диапазон по данным производителя)
Температура хранения
−40…+80 °C
Ударостойкость
1500 g, 0,4 мс

Описание

Teledyne FLIR Lepton 3.5 (P/N 500–0771–01) — тепловизионный микромодуль на неохлаждаемом микроболометре 160 × 120 с шагом пикселя 12 мкм, спектр 8–14 мкм. Объектив с фокусным расстоянием 1,77 мм даёт угол обзора 57° по горизонтали. Модуль радиометрический: измеряет температуру сцены до +140 °C в режиме высокого усиления и до +400 °C в режиме низкого.

Видео выдаётся по SPI с частотой 8,6 Гц, управление — по CCI (I²C-подобный). Встроенный затвор выполняет коррекцию неоднородности. Потребление 150 мВт, масса 0,9 г, установка в 32-контактный сокет Molex.

Применяется в малогабаритных тепловизионных датчиках, в том числе на лёгких БПЛА.

Характеристики приведены по данным производителя: страница модели ↗
