Тепловизионные модули с шагом пикселя 12 мкм
Шаг пикселя 12 мкм — текущий стандарт неохлаждаемых матриц. Чем меньше пиксель, тем короче фокусное расстояние объектива при той же дальности: объектив меньше, легче и дешевле, что для БПЛА важнее, чем для стационарной камеры.
Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

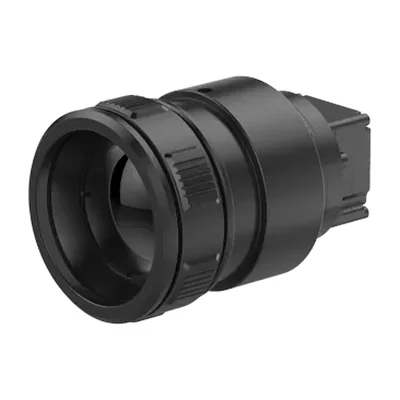

| Модель | Разрешение | Шаг пикселя, мкм | Спектральный диапазон, мкм | Масса | Габариты |
|---|---|---|---|---|---|
| MID1212Guide Infrared | 1280×1024 | 12 | 8–14 | 49 ± 3 г (без объектива) | 38×39×20,9 мм |
| LGC6122Rising Optics | 640×512 | 12 | 8–14 | 35 ± 5 г | — |
| MID612TGuide Infrared | 640×512 | 12 | 8–14 | 18,5 г | 25,4×25,4×17,6 мм |
| MAX1212Guide Infrared | 1280×1024 | 12 | — | 220 ± 3 г (без объектива) | 56×56×44 мм |
| ROCKA612Guide Infrared | 640×512 | 12 | 8–14 | не более 28,6 г | максимальный диаметр не более 36 мм |
| ROCKB612Guide Infrared | 640×512 | 12 | 8–14 | не более 29,5 г | максимальный диаметр не более 36 мм |
| FLEXB612Guide Infrared | 640×512 | 12 | — | 13,5 г с объективом 9,1 мм; 19,2 г с 13 мм; 27,2 г с 25 мм; 51 г с 45 мм | 17,3×17,3×23,4 мм с объективом 9,1 мм; 17,3×17,3×30 мм с 13 мм; 17,3×17,3×37,5 мм с 25 мм; 17,3×17,3×54 мм с 45 мм |
| FLEXB612TGuide Infrared | 640×512 | 12 | — | 13,5 г | 17,3×17,3×23,4 мм |
| ECONB212Guide Infrared | 256×192 | 12 | 8–14 | — | — |
| ECONA212Guide Infrared | 256×192 | 12 | 8–14 | — | — |
| FW612Guide Infrared | 640×512 | 12 | 8–14 | 2 г | 17,3×17,3×3,9 мм |
| iSE412SensorMicro | 384×288 | 12 | 8–14 | 26 ± 1,5 г (25,4×25,4×22,7 мм); 28 ± 1,5 г (Ø36 × 24,3 мм) | 25,4×25,4×22,7 мм |
| iSE612SensorMicro | 640×512 | 12 | 8–14 | 26 ± 1,5 г (25,4×25,4×22,7 мм); 28 ± 1,5 г (Ø36 × 24,3 мм) | 25,4×25,4×22,7 мм |
| iSE1212SensorMicro | 1280×1024 | 12 | 8–14 | 46,9 ± 3 г (голое ядро 38×39×28 мм); 88,5 ± 3 г (исполнение 68×69×30,2 мм) | 38×39×28 мм |
| iTL612 ProSensorMicro | 640×512 | 12 | 8–14 | — | — |
| iTL612R ProSensorMicro | 640×512 | 12 | 8–14 | — | — |
| COIN612G2SensorMicro | 640×512 | 12 | 8–14 | 15 ± 3 г | 25,4×25,4×15,7 мм |
| COIN1212SensorMicro | 1280×1024 | 12 | 8–14 | 14 ± 2 г | 25,4×25,4×19,3 мм |
| MICO212SensorMicro | 256×192 | 12 | 8–14 | менее 16 ± 2 г | 22,2×22,2×28,4 мм |
| MICO412SensorMicro | 384×288 | 12 | 8–14 | 30,3 ± 3 г | 22,2×22,2×27,2 мм |
| MICO612SensorMicro | 640×512 | 12 | 8–14 | 30,3 ± 3 г | 22,2×22,2×27,2 мм |
| Mini212G2SensorMicro | 256×192 | 12 | 8–14 | 4 г | 17×17 мм |

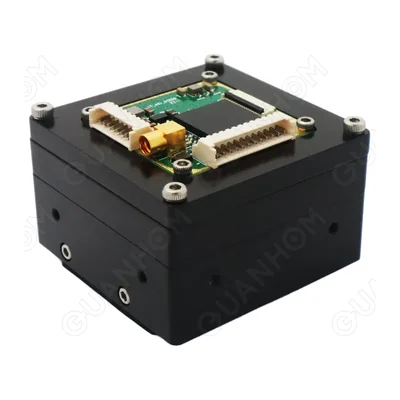

| ITZ6412Quanhom | 640 × 512 | 12 | 8–12 | 65 г | 41 × 41 × 32,22 мм |
| ITZ1212Quanhom | 1280 × 1024 | 12 | 8–12 | — | ≤ 45 × 45 × 36,2 мм (масса производителем не опубликована) |
Радиометрический тепловизионный модуль Guide ECONB212, 256×192 / 12 мкм

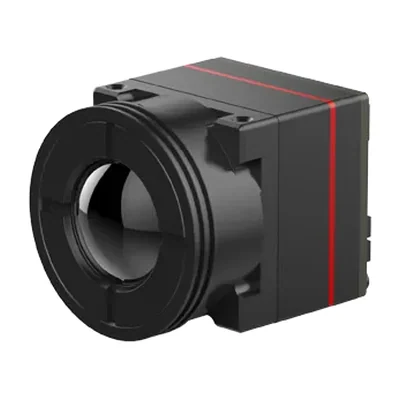

Сверхлёгкое тепловизионное ядро SensorMicro iTL612 Pro, 640×512 / 12 мкм
Тепловизионное ядро SensorMicro COIN612G2, 640×512 / 12 мкм, NETD ≤ 25 мК
Тепловизионное ядро SensorMicro MICO212, 256×192 / 12 мкм, с видеовыходом
Тепловизионное ядро SensorMicro MICO412, 384×288 / 12 мкм, CVBS, USB, MIPI
Тепловизионное ядро SensorMicro MICO612, 640×512 / 12 мкм, CVBS, USB, MIPI
О позициях раздела
Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.
Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.
Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.
Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
