Тепловизионные модули с шагом пикселя 12 мкм

Шаг пикселя 12 мкм — текущий стандарт неохлаждаемых матриц. Чем меньше пиксель, тем короче фокусное расстояние объектива при той же дальности: объектив меньше, легче и дешевле, что для БПЛА важнее, чем для стационарной камеры.

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселя, мкмСпектральный диапазон, мкмМассаГабариты
Mini2Rising Optics 256×192 / 384×288 / 640×512128–14менее 7 г; менее 8,6 г для 640×512 (без объектива)21×21×10,3 мм без объектива

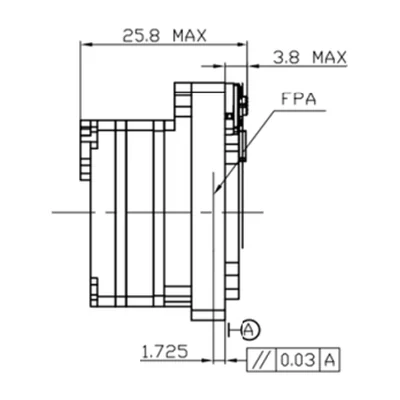

BI6412Rising Optics 640×512128–1442±3 г36×36×26 мм
FO-A1212-V03HKRising Optics 1280×1024128–14не более 130 гне более 45×45×34,5 мм
WN2 SeriesRaytron WN2 256 — 256×192; WN2 384 — 384×288; WN2 640 — 640×512128–149 г21×21×10,3 мм
TIM-256x192-12OEM 256×192 либо 160×120128–142,5 г13×13×8 мм
TIM-640x512-12OEM 640×512 / 384×288 / 256×192128–148 г21×21 мм

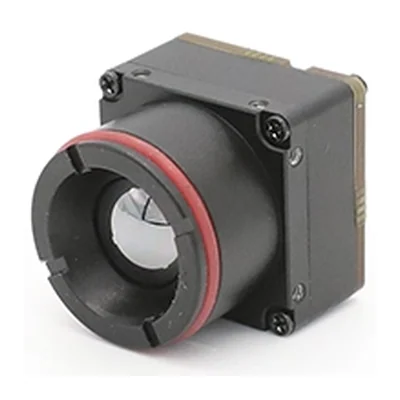

TIM-640x512-12-AOEM 640×512128–1410 г21×21×10 мм
TIM-384x288-12OEM 384×288 / 640×512 / 256×192128–143 г26×26×22 мм
TIM-640x512-12-BOEM 640×512 либо 384×288128–1411,5 г21×21×15 мм
TIM-640x512-12-COEM 640×512 / 384×288 / 256×192128–14——
TIM-256x192-12-AOEM 256×192128–144 г13×24×8 мм
TIM-256x192-12-BOEM 256×192 либо 160×120128–143 г13×28×10 мм
TIM-384x288-12-AOEM 384×288 либо 640×512128–143 г28×28×22,9 мм
TIM-384x288-12-BOEM 384×288 либо 640×512128–143 г28×28×22 мм
TIM-384x288-12-COEM 384×288 / 640×512128–1418 г26×26×19 мм

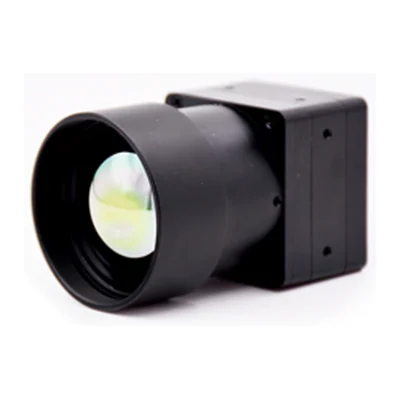

TIM-1280x1024-12OEM 1280×1024128–14——
Savgood SG-DTM06USavgood 640×51212—5 г17,3×17,3×10,8 мм
Savgood SG-HTM06U2-13Savgood 640×51212———
Savgood SG-HTM06U2-T15Savgood 640×51212———
Savgood SG-TCM06N2-19ASavgood 640×512128–14——
Savgood SG-TCM06N2-35ASavgood 640×512128–14——
Savgood SG-TCM06N2-75ASavgood 640×512128–14——
Savgood SG-TCM06N2-M100ASavgood 640×512128–14около 820 г—
Savgood SG-TCM06N2-M15150ASavgood 640×512128–142,72 кг—
Страница 3 из 6

О позициях раздела

Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.

Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.

Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.

Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
