Герметичные круглые соединители под питание, сигнал, Ethernet и USB — подбор по числу контактов и току.
IP67 — кратковременное погружение на метр, IP68 — длительное на глубину, которую задаёт производитель. Для наружного монтажа обычно достаточно IP67; IP68 берут там, где узел заливает надолго. Обе степени защищают только в сомкнутом состоянии — расстыкованный разъём не защищён ничем.
Наружный разъём выбирают по трём числам: рабочий ток на контакт, число контактов и типоразмер корпуса. Типоразмер задаёт посадочное отверстие в панели — LP-16 это 16 мм, LP-20 — 20 мм и так далее, поэтому менять серию на готовом корпусе больно.
IP67 и IP68 — это защита в состыкованном виде. Разъём, оставленный расстыкованным под дождём, не защищён ничем: для этого к панельной части идёт колпачок на цепочке, и в спецификации его стоит указывать отдельно.
Резьбовая фиксация надёжнее байонета держит вибрацию, но требует места для проворота и двух рук при монтаже. Байонет и push-pull стыкуются одним движением вслепую — это выбор для полевой замены блоков, где счёт идёт на секунды.
Для данных не нужно герметизировать обычный разъём самому: у CNLINKO есть RJ45 под Ethernet до 10 Гбит/с, USB 2.0 и 3.0 и Type-C в корпусах LP-16, LP-24 и YM-24, а также готовые кабельные сборки YU. Для датчиков и приборов — M8 и M12 со степенью IP67, для компактных приборных узлов — push-pull Raymo серии K с IP68. Приборные push-pull с корпусом IP50 в эту подборку не входят: под дождём они не работают.
Значения приведены по данным производителей. Полные характеристики — на карточке позиции.
| № | Модель | Типоразмер | Число контактов | Ток на контакт | Напряжение | Степень защиты |
|---|---|---|---|---|---|---|
| 1 | LP-20-2 PinCNLINKO | M20 | 2 (Ø2,7 мм) | 20 А | 500 В AC | IP68 / IPX9K |
| 2 | LP-20-5 PinCNLINKO | M20 | 5 (Ø1,8 мм) | 10 А | 300 В AC | IP68 / IPX9K |
| 3 | LP-16-5 Pin 90°CNLINKO | M16 | 5 (Ø1,0 мм) | 5 А | 250 В AC | IP68 / IPX9K |
| 4 | LP-16-9 Pin 90°CNLINKO | M16 | 9 (Ø1,0 мм) | 5 А | 250 В AC | IP68 / IPX9K |
| 5 | YM-20-2 PinCNLINKO | M20 | 2 (Ø2,7 мм) | 20 А | 500 В AC | IP68 / IPX9K |
| 6 | YM-20-4 PinCNLINKO | M20 | 4 (Ø2,7 мм) | 20 А | 500 В AC | IP68 / IPX9K |
| 7 | YM-20-9 PinCNLINKO | M20 | 9 (Ø1,0 мм) | 5 А | 250 В AC | IP68 |
| 8 | DH-20-2 PinCNLINKO | M20 | 2 (Ø2,7 мм) | 20 А | 300 В AC | IP68 / IPX9K |
| 9 | DH-20-5 PinCNLINKO | M20 | 5 (Ø1,8 мм) | 10 А | 300 В AC | IP68 / IPX9K |
| 10 | BD-20-2 PinCNLINKO | M20 | 2 (Ø2,7 мм) | 20 А | 500 В AC | IP68 / IPX9K |
| 11 | BD-24-3 PinCNLINKO | M24 | 3 (Ø3,0 мм) | 25 А | 300 В AC | IP68 / IPX9K |
| 12 | LP-12-2 PinCNLINKO | M12 | 2 (Ø1,0 мм) | 5 А | 125 В AC | IP68 / IPX9K |
| 13 | LP-12-6 PinCNLINKO | M12 | 6 (Ø1,0 мм) | 5 А | 125 В AC | IP68 / IPX9K |
| 14 | LP-24-2 PinCNLINKO | M24 | 2 (Ø2,7 мм) | 25 А / 35 А | 300 / 500 В AC | IP68 / IPX9K |
| 15 | LP-24-3 PinCNLINKO | M24 | 3 (Ø3,0 мм) | 25 / 35 / 45 А | 500 / 300 / 230 В AC (для 25 / 35 / 45 А соответственно) | IP68 / IPX9K |
| 16 | LP-24-12 PinCNLINKO | M24 | 12 (Ø1,5 мм) | 10 А | 400 В AC | IP68 / IPX9K |
| 17 | LP-24-RJ45CNLINKO | M24 | — | — | — | IP68 / IPX9K |
| 18 | LP-24-USB2.0/3.0CNLINKO | M24 | — | 1,5 А / 1,8 А | — | IP68 / IPX9K |
| 19 | LP-32-3 PinCNLINKO | M32 | 3 (Ø6,0 мм) | 100 А | 500 В AC | IP68 / IPX9K |
| 20 | LP-28-2 PinCNLINKO | M28 | 2 | 50 А | 500 В AC | IP68 / IPX9K |
| 21 | DL-28-2 PinCNLINKO | M28 | 2 (Ø4,0 мм) | 50 А | 500 В AC | IP68 |
| 22 | YM-20-3 PinCNLINKO | M20 | 3 (Ø2,7 мм) | 20 А | 500 В AC | IP68 / IPX9K |
| 23 | YM-20-12 PinCNLINKO | M20 | 12 (Ø1,0 мм) | 5 А | 250 В AC | IP68 |
| 24 | YM-24-2 PinCNLINKO | M24 | 2 (Ø3,0 мм) | 25 А / 35 А | 500 В AC | IP68 |
| 25 | FAG.0K.305.CLARaymo | 0K (есть 1K, 2K, 3K) | 5 (штырь, пайка) | — | — | IP68 |
| 26 | YM-24-USB2.0/3.0CNLINKO | M24 | 10 | 1,5 А / 1,8 А | — | IP68 |
| 27 | HHG.0K.307.KLARaymo | 0K | 7 (штырь, пайка) | — | — | IP68 |
| 28 | YT-RJ45 (круглый)CNLINKO | M24 | — | 1,5 А | 125 В AC | IP68 / IPX9K |
| 29 | RM-FG8-0C1C-P07KSRaymo | 0C, 1C, AC, 2C | 7 (гнездо, пайка) | — | — | IP68 |
| 30 | YU-USB3.0CNLINKO | M24 | — | 2 А | — | IP68 / IPX9K |
| 31 | A10YAR-P07XCD0-0000Raymo | 0C | 7 (штырь) | — | — | IP68 |
| 32 | YU-TYPE-CCNLINKO | M24 | — | 2 А | — | IP68 / IPX9K |
| 33 | RM-FG8-0U1Q-P10KSRaymo | 0U, 1U | 10 (гнездо, пайка) | — | — | IP68 (до 120 м), IP69 |
| 34 | YW-20-2 PinCNLINKO | M20 | 2 (Ø2,7 мм) | 20 А | 300 В AC | IP68 (по таблице производителя; в тексте страницы — IP67) |
| 35 | RM-M12-8Raymo | M12 | 8 | 1,5 А | — | IP67 |

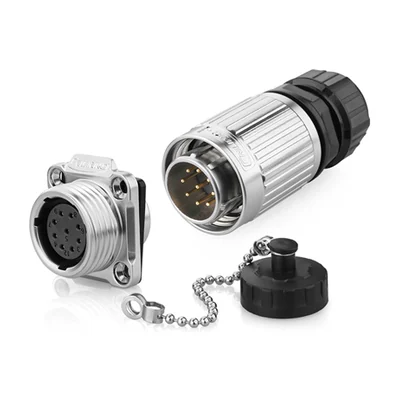

| 36 | YW-20-9 PinCNLINKO | M20 | 9 (Ø1,0 мм) | 5 А | 250 В AC | IP68 (по таблице производителя; в тексте страницы — IP67) |
| 37 | RM-M12-SRaymo | M12 | 3–8 | 1,5–3 А | — | IP67 |
| 38 | YW-16-3 PinCNLINKO | M16 | 3 (Ø1,5 мм) | 10 А | 400 В AC | IP68 (по таблице производителя; в тексте страницы — IP67) |
| 39 | RM-M8-3Raymo | M8 | 3 | 3 А | — | IP67 |
| 40 | YF-24-3 PinCNLINKO | M24 | 3 | 20 А | 500 В AC | IP68 / IPX9K |
| 41 | RM-M8-8Raymo | M8 | 8 (гнездо) | 1,5 А | — | IP67 |
| 42 | YA-20-2 PinCNLINKO | M20 | 2 (Ø2,7 мм) | 20 А | 500 В AC | IP68 / IPX9K |
| 43 | J30J-25TJRaymo | — | 25 (штырь) | 3 А | 600 В AC (у уровня моря) | IP67 |
| 44 | LP-20 2+6 PinCNLINKO | M20 | — | 20 А + 5 А | 250 В AC | IP68 / IPX9K |
| 45 | 2РМТ14КПН4Г1В1ВRaymo | — | 4 (гнездо, пайка) | 5–30 А | — | — |
| 46 | LP-16-TYPE-CCNLINKO | M16 | — | 3 А | — | IP68 / IPX9K |
| 47 | ОНЦ-БС-1-4/10-В1-1-ВRaymo | — | 4 (штырь, обжим) | — | до 250 В | IP67 |
Двухконтактный силовой разъём с защёлкой push-lock: 20 А на контакт Ø2,7 мм, до 500 В AC, IP68/IPX9K, ресурс не менее 2000 циклов.
Пятиконтактный разъём с защёлкой push-lock для питания и управления одним жгутом: 10 А на контакт Ø1,8 мм, до 300 В AC, IP68/IPX9K.
Угловой ввод в тесном корпусе БПЛА или камеры, где прямой разъём не помещается: отвод кабеля на 90°, кабель Ø6,5–8,5 мм, пайка.
Многожильный сигнальный жгут с боковым выводом кабеля: девять контактов, провод 0,34–0,5 мм², рабочий диапазон −25…+85 °C.
Силовая линия аккумулятора с байонетным замком на три точки: контакты Ø2,7 мм, провод 2,5–4,0 мм², корпус UL94 В-0, стойкий к УФ.
Питание плюс две линии управления в одном байонетном корпусе: четыре контакта Ø2,7 мм по 20 А, кабель Ø10–12 мм.
Сигнальный жгут на девять линий для датчиков и телеметрии: контакты Ø1,0 мм, провод 0,5 мм², байонетная фиксация от вибрации.
Силовой ввод с фиксацией одним поворотом: усилие разъединения ≥500 Н, провод до 4 мм², расширенный диапазон −40…+85 °C.
Пятиконтактный силовой ввод для регуляторов и обогрева при низких температурах: резьбовой байонет, провод до 1,5 мм², −40…+85 °C.
Силовой разъём с монтажом провода под винт — сборка в поле без паяльника: трёхточечная защёлка, провод 2,5–4,0 мм², −40…+85 °C.
Силовая или трёхфазная линия на 25 А: контакты Ø3,0 мм, провод до 4 мм² под винт, кабель Ø10,5–14 мм, диапазон −40…+85 °C.
Питание компактных узлов БПЛА и робототехники: подвесы, светодиодные модули, малые приводы, датчики
Сигнальные линии и слаботочное управление в тесных корпусах: энкодеры, сервоприводы, датчики телеметрии
Силовой разъём M24 на два контакта: 25 или 35 А при 300–500 В AC, провод до 4 мм², пайка или винт, IP68 и IPX9K.
Трёхконтактный разъём M24 для силовых линий с землёй: 25, 35 или 45 А, провод 8–10 мм², IP68 и IPX9K.
Разъём M24 на 12 контактов: 10 А при 400 В AC, провод 1,0–1,5 мм², IP68 и IPX9K — для жгутов управления манипуляторов, датчиков и пультов.
Герметичный разъём CNLINKO LP-24 с RJ45 в корпусе M24: Ethernet до 10 Гбит/с, кабель Ø5,5–7 мм, IP68/IPX9K — для камер, лидаров и бортовых коммутаторов.
Вывод USB наружу корпуса: подключение полезной нагрузки, сервисный порт, обновление прошивки в поле
Тяжёлый силовой разъём M32 на три контакта: 100 А при 500 В AC, испытание изоляции 3000 В, обжим под кабель Ø23–26 мм, IP68 и IPX9K.
Двухконтактный силовой разъём CNLINKO в корпусе M28: 50 А, 500 В, провод 10–16 мм², защита IP68 и IPX9K — для тяговых линий наземных платформ и силовых вводов.
Силовой разъём M28 на два контакта: 50 А при 500 В AC, байонет со стопорным кольцом, IP68 — замена вилок IEC 60309 в стеснённых отсеках.
Лёгкий трёхконтактный разъём M20 в пластиковом корпусе: 20 А при 500 В AC, байонет на три точки, ресурс от 2000 циклов, IP68 и IPX9K.
Сигнальный разъём M20 на 12 контактов: 5 А при 250 В AC, провод 0,34–0,5 мм², байонет на три точки, IP68.
Двухконтактный силовой разъём M24 в лёгком корпусе: 25 или 35 А при 500 В AC, байонет на три точки, кабель Ø10,5–13,2 мм, IP68.
Герметичная приборная вилка серии K в корпусе 0K на 5 штыревых контактов под пайку: IP68, фиксация гайкой, изолятор PPS или PEEK.
Герметичный разъём CNLINKO YM-24 с портом USB 2.0 или 3.0 в корпусе M24: 10 контактов, ток 1,5 или 1,8 А, IP68 — для сервисного подключения и диагностики.
Панельная розетка типоразмера 0K на 7 штыревых контактов под пайку: IP68, −65…+200 °C, ресурс более 5000 сочленений, корпус Ø19,2 мм.
Круглый герметичный корпус под Ethernet-разъём RJ45 на 8 контактов с резьбовым кольцом: ток 1,5 А, ресурс не менее 500 сочленений.
Малогабаритная панельная розетка серии C на 7 гнездовых контактов под пайку: IP68, изолятор PPS, −65…+200 °C, корпус Ø15,5 мм длиной 22 мм.
Готовая герметичная кабельная сборка USB 3.0 в корпусе M24: 5,0 Гбит/с, ток 2 А, кабель диаметром 4,5–5,5 мм с жилами 24–28 AWG.
Кабельная вилка на 7 штыревых контактов в алюминиевом корпусе с хромированием: ответная часть к панельным розеткам 0C, IP68, −65…+200 °C.
Герметичная кабельная сборка M24 с USB Type-C: 5 Гбит/с и ток 2 А по одному кабелю, IP68 и IPX9K.
Панельная розетка серии U (аналог Fischer UltiMate) под тяжёлые условия: погружение до 120 м, мойка под давлением.

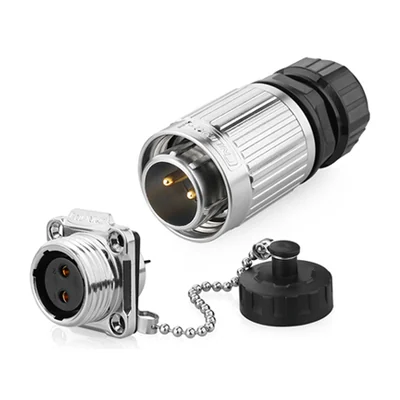

Силовой разъём M20 на два контакта в корпусе из цинкового сплава с экраном EMI/RFI: 20 А при 300 В AC, от −40 до +85 °C.
Стандартный промышленный разъём M12 для датчиков и шин робототехники: CANopen, DeviceNET, EtherCAT, Profinet.
Экранированные сигнальные жгуты: энкодеры, шины датчиков, линии управления в помеховой среде
Панельная часть M12 под пайку или PCB — ввод сигналов датчиков в корпус контроллера робота или привода.

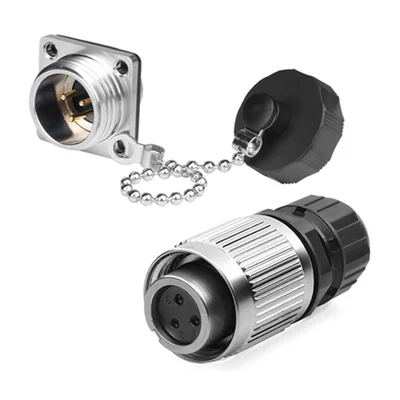

Круглый разъём CNLINKO YW-16 (M16): 3 контакта Ø1,5 мм, 10 А, 400 В AC, металлический корпус с экраном EMI/RFI, IP67/IP68, кабель Ø8,0–10,3 мм.
Компактный M8 на три контакта для индуктивных и оптических датчиков в узлах робота и подвижных платформ.
Трёхконтактный силовой разъём M24 с резьбовой фиксацией: 20 А при 500 В AC, провод 2,5–4 мм², цветовая идентификация линий, IP68 и IPX9K.
Восьмиконтактная панельная розетка M8 для многосигнальных датчиков и энкодеров в приводных узлах робота.
Силовой разъём M20 на два контакта с защёлкой и откидной крышкой: 20 А при 500 В AC, ресурс от 2000 циклов, IP68 и IPX9K.
Высокоплотный микро-D для авионики БПЛА — аналог ITT Cannon MDM там, где обычный D-Sub слишком крупный и тяжёлый.
Гибридный разъём M20: два силовых контакта на 20 А и шесть сигнальных на 5 А, 250 В AC, IP68 и IPX9K — питание и управление одним кабелем.
Круглый разъём по конструктиву серии 2РМТ на 4 контакта под пайку: резьбовое соединение, ток 5–30 А, рабочая температура −60…+100 °C.
Герметичный разъём CNLINKO LP-16 с портом USB Type-C в корпусе M16: 5 Гбит/с, 3 А, IP68/IPX9K, ресурс от 2000 сочленений — для зарядки, данных и сервиса.
Панельный байонетный разъём конструктива ОНЦ-БС на 4 обжимных контакта: IP67, до 250 В, −60…+85 °C, виброустойчивость 1–5000 Гц.
Пришлите спецификацию или артикул — посмотрим по каждой позиции и ответим с ценой и сроком в течение одного рабочего дня.
