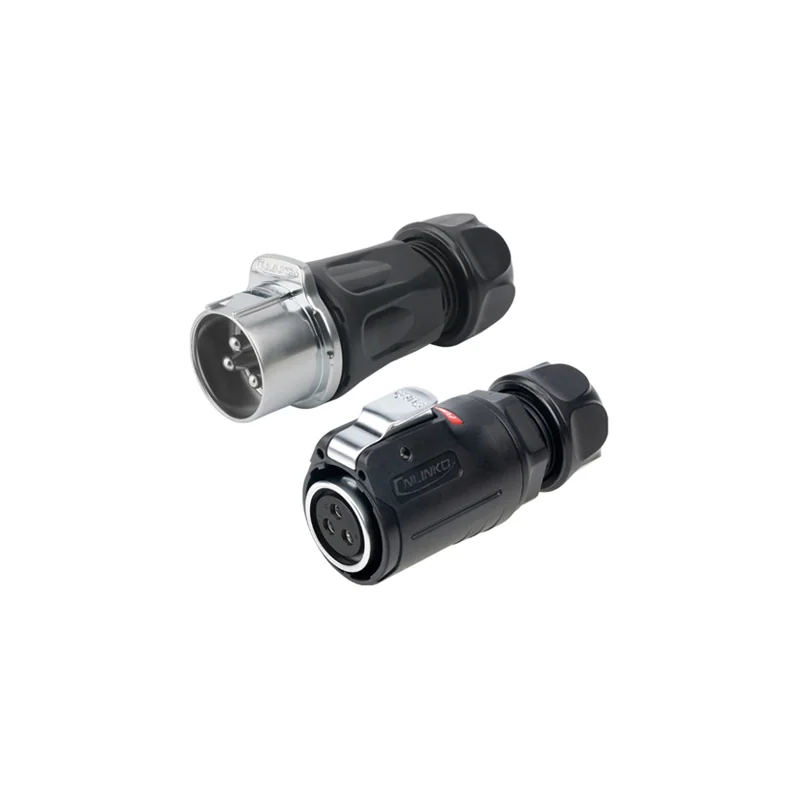

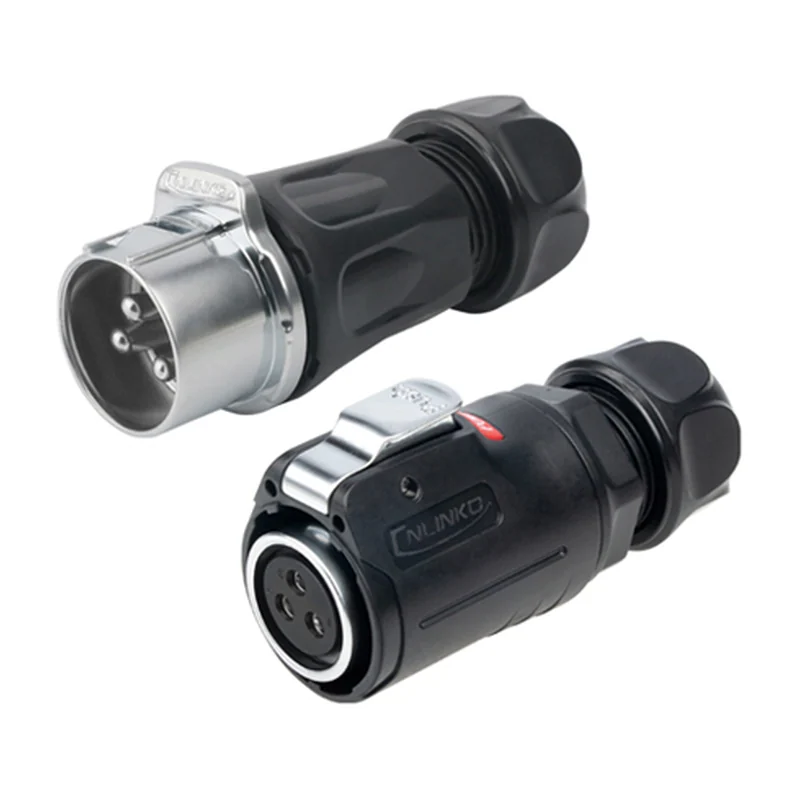

Круглый герметичный разъём CNLINKO LP-24, 3 контакта, до 45 А, IP68
Трёхконтактный разъём M24 для силовых линий с землёй: 25, 35 или 45 А, провод 8–10 мм², IP68 и IPX9K.
- Артикул
- LP-24-3 Pin
- Производитель
- CNLINKO, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Типоразмер
- M24
- Номинальный ток
- 25 / 35 / 45 А
- Напряжение
- 500 / 300 / 230 В AC (для 25 / 35 / 45 А соответственно)
- Число контактов
- 3 (Ø3,0 мм)
- Сечение провода
- 8–10 мм² (8–6 AWG)
- Габариты
- Ø30,8 мм, длина 72,0–79,0 мм, высота с защёлкой 40,1 мм
- Степень защиты
- IP68 / IPX9K
- Кабель
- Ø10,5–14,0 мм
Описание
Трёхконтактный разъём M24 — трёхфазное питание привода или силовая линия с защитным проводником: приводы, инверторы, зарядная инфраструктура.
Контакты Ø3,0 мм выпускаются в трёх токовых исполнениях: 25 А при 500 В, 35 А при 300 В и 45 А при 230 В AC — чем выше рабочий ток варианта, тем ниже заявленное напряжение. Под монтаж идёт провод 8–10 мм² (8–6 AWG), то есть кабель уже вполне силовой.
Такое сечение жёсткое: заранее прикиньте радиус изгиба за панелью и запас длины жил, иначе кабель начнёт тянуть корпус разъёма и нагружать уплотнение. Исполнение по току задаётся при заказе — все три варианта живут в одном корпусе и внешне неотличимы.
Характеристики приведены по данным производителя: страница модели ↗
