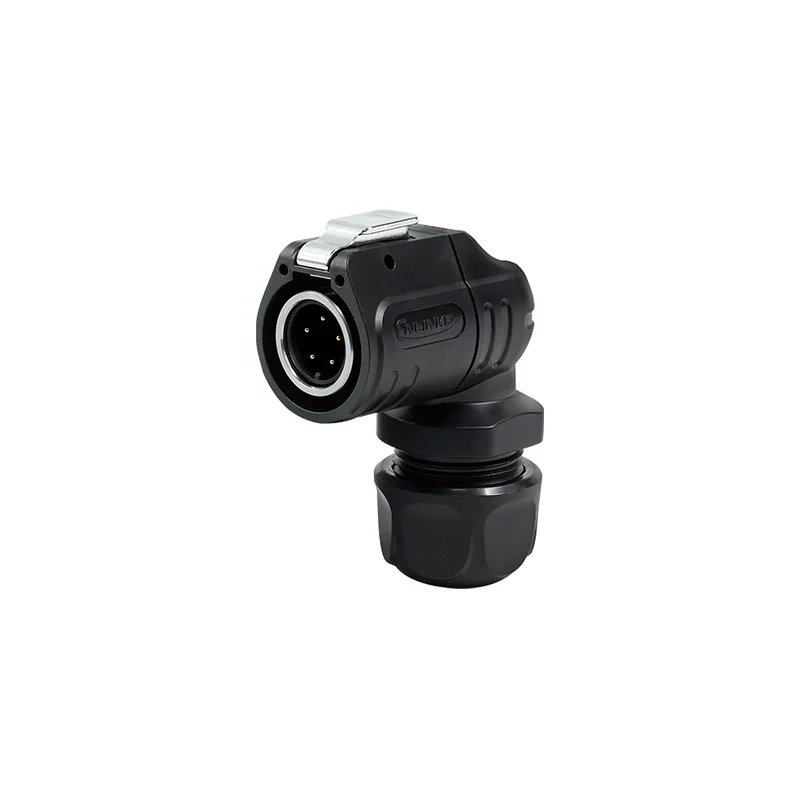

Угловой герметичный разъём CNLINKO LP-16, 5 контактов, 90°, 5 А, IP68
CNLINKO · Китай под заказ
LP-16-5 Pin 90°

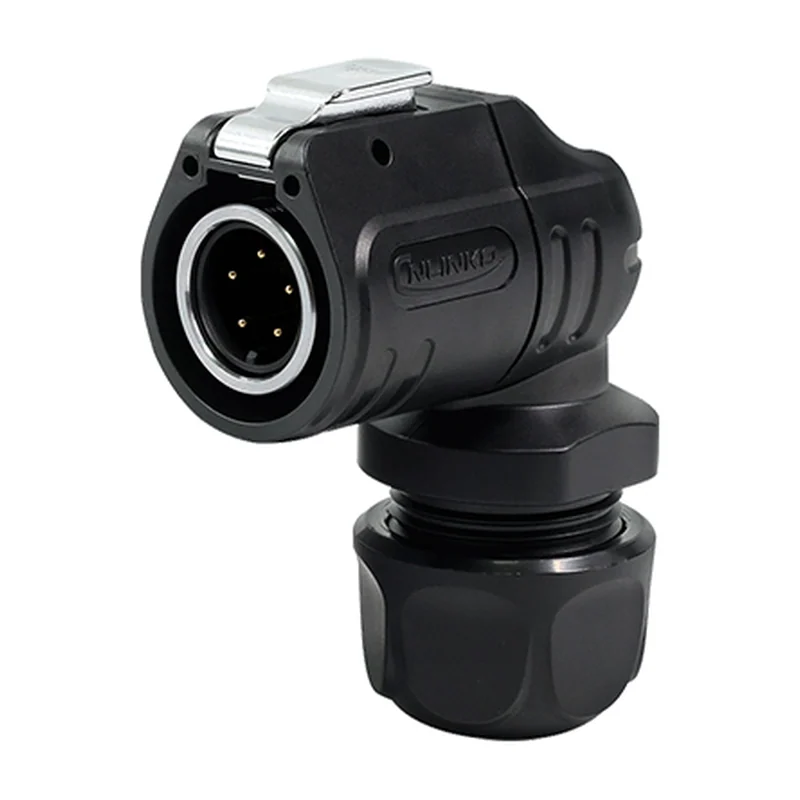

Угловой герметичный разъём CNLINKO LP-16, 5 контактов, 90°, 5 А, IP68

Угловой ввод в тесном корпусе БПЛА или камеры, где прямой разъём не помещается: отвод кабеля на 90°, кабель Ø6,5–8,5 мм, пайка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
LP-16-5 Pin 90°
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
5 (Ø1,0 мм)
Номинальный ток
5 А
Напряжение
250 В AC
Степень защиты
IP68 / IPX9K
Тип соединения
нажимная защёлка (push-lock), угловой корпус 90°
Габариты
угловая вилка 47,8×24×55–62 мм
Типоразмер
M16

Описание

Угловое исполнение LP-16 на пять контактов: кабель выходит вбок, а не по оси разъёма. Это решает типовую проблему тесной компоновки — когда за панелью не остаётся глубины под прямой корпус плюс петлю провода: в гондоле БПЛА, в корпусе камеры или подвеса.

Контакты Ø1,0 мм рассчитаны на 5 А при напряжении до 250 В AC — уровень питания камеры, линий управления и датчиков, а не тяговых цепей. Уплотнение принимает кабель Ø6,5–8,5 мм, монтаж пайкой. Корпус 16 мм заметно компактнее 20-мм исполнений серии, но и ток на контакт у него ниже.

Угловой корпус жёстко задаёт направление выхода кабеля — при разметке панели учитывайте, куда повернётся отвод после защёлкивания, иначе провод пойдёт в стенку. Герметичность IP68/IPX9K сохраняется в сомкнутом виде.

Характеристики приведены по данным производителя: страница модели ↗
