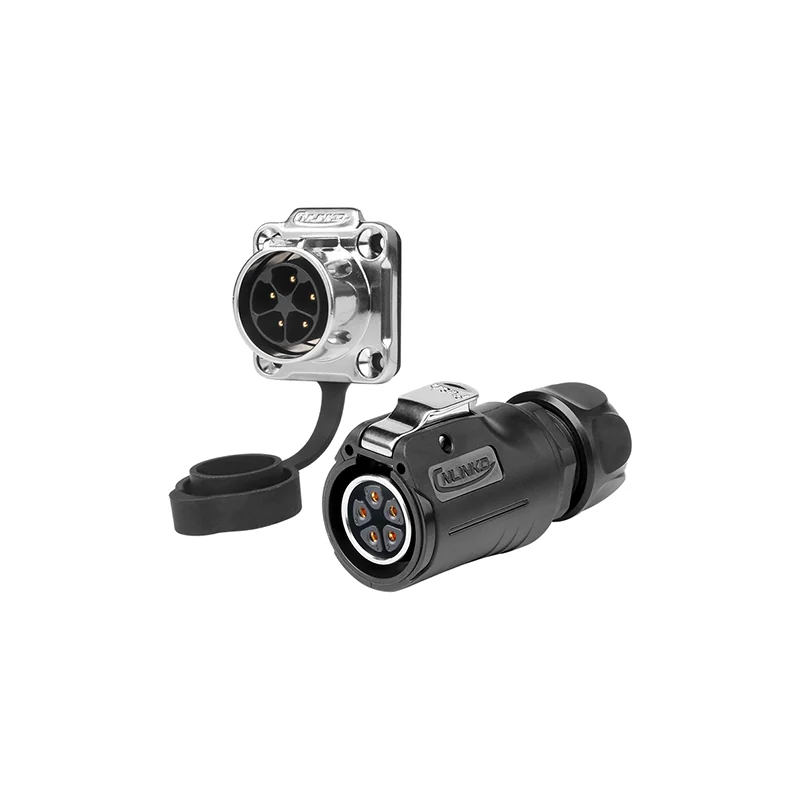

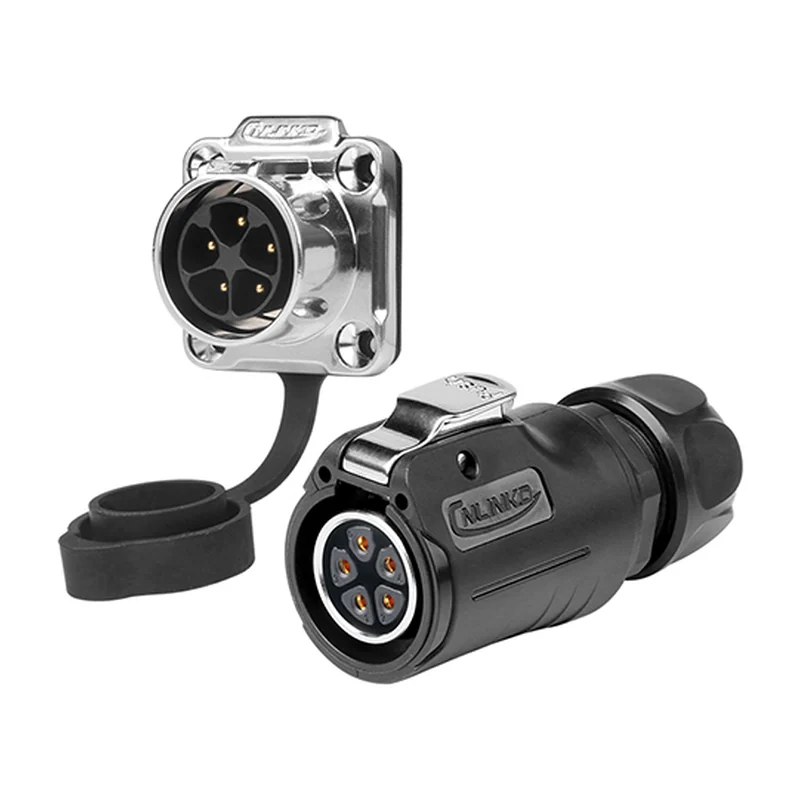

Круглый герметичный разъём CNLINKO LP-20, 5 контактов, 10 А, IP68
Пятиконтактный разъём с защёлкой push-lock для питания и управления одним жгутом: 10 А на контакт Ø1,8 мм, до 300 В AC, IP68/IPX9K.
- Артикул
- LP-20-5 Pin
- Производитель
- CNLINKO, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Число контактов
- 5 (Ø1,8 мм)
- Номинальный ток
- 10 А
- Напряжение
- 300 В AC
- Степень защиты
- IP68 / IPX9K
- Тип соединения
- нажимная защёлка (push-lock), ресурс ≥ 2000 циклов
- Габариты
- вилка Ø27 мм, длина 64–69 мм
- Типоразмер
- M20
Описание
Пятиконтактное исполнение LP-20 — один герметичный ввод, через который идут и питание, и управление: на подвес, блок сервоприводов или выносной модуль, чтобы не тянуть два отдельных кабеля и не делать второе отверстие в корпусе. Контакты Ø1,8 мм рассчитаны на 10 А каждый при напряжении до 300 В AC, под пайку — провод сечением до 1,5 мм².
Среди других позиций есть пятиконтактный разъём на тот же ток с резьбовым байонетом; здесь фиксация push-lock — половины защёлкиваются нажатием и разъединяются одной рукой. По сравнению с двухконтактным исполнением той же серии ток на линию ниже, зато появляются свободные жилы под сигнальные цепи; если весь ток нагрузки идёт по одной паре, уместнее двухконтактный корпус.
Ток нормируется на один контакт: при одновременной загрузке нескольких линий корпус греется сильнее, поэтому суммарный ток закладывают с запасом. Замок рассчитан не менее чем на 2000 циклов, вилка — Ø27 мм при длине 64–69 мм, защита IP68/IPX9K действует только для сомкнутой пары.
Характеристики приведены по данным производителя: страница модели ↗
