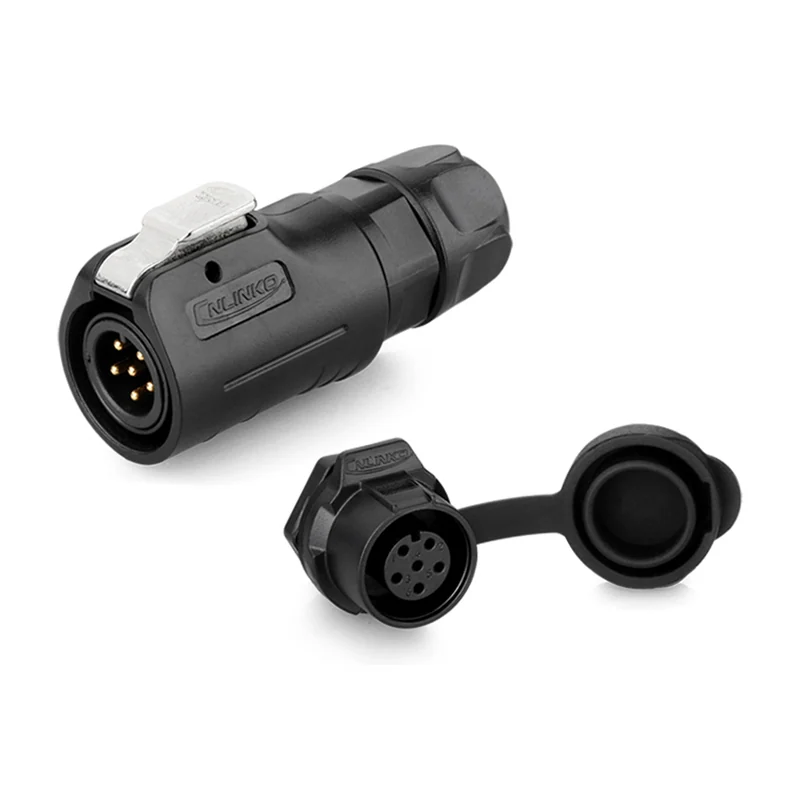

Разъём герметичный LP-12, 6 контактов, сигнальный
Сигнальные линии и слаботочное управление в тесных корпусах: энкодеры, сервоприводы, датчики телеметрии
- Артикул
- LP-12-6 Pin
- Производитель
- CNLINKO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: рабочая температура — пришлём по запросу.
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Типоразмер
- M12
- Номинальный ток
- 5 А
- Напряжение
- 125 В AC
- Число контактов
- φ1,0 мм × 6
- Степень защиты
- IP68 / IPX9K
- Габариты
- Ø17,1 мм, длина 45,5–49,5 мм, высота с защёлкой 22,4 мм
Описание
Шестиконтактное исполнение M12 — сигнальный ввод в тесный корпус: энкодеры, линии управления сервоприводами, датчики телеметрии, интерфейсы небольших модулей.
Шесть контактов φ1,0 мм при номинале 5 А и напряжении до 125 В AC. Ток указан на контакт, но назначение здесь — именно слаботочные цепи: двухконтактный LP-12 в том же корпусе выбирают под питание, а шестиконтактный — когда важно количество линий, заведённых через один герметичный ввод.
Шесть тонких жил в корпусе 12 мм паяются вплотную: удобнее заранее составить таблицу распиновки и надеть термоусадку на каждую жилу до пайки. Защита IP68/IPX9K действует в сомкнутом состоянии, свободную половину закрывают колпачком.
Характеристики приведены по данным производителя: страница модели ↗
