Герметичные разъёмы IP67 и IP68

Разъёмы для соединений, которые работают под дождём, в пыли и при вибрации: на аппарате, наземной станции, зарядном оборудовании и полезной нагрузке. Основу раздела составляет CNLINKO — серии LP, YM, YW, YA, YF, DH, BD и DL от сигнальных на 12 контактов до силовых на 50–100 А, гибридные силовые с сигнальными и герметичные исполнения Ethernet RJ45, USB 2.0/3.0 и Type-C. Raymo добавляет промышленные M8 и M12, герметичные вилки и розетки серий K и C, Micro-D J30J и аналоги отечественных 2РМТ и ОНЦ.

Степень защиты указывают для состыкованного разъёма: IP67 — кратковременное погружение, IP68 — длительное, у отдельных моделей IP69 — ещё и струя воды под давлением. Фиксация бывает байонетной, резьбовой, защёлкой или push-pull: резьба надёжнее держит при вибрации, байонет и push-pull быстрее в работе в поле.

Разъём подбирают по числу контактов, току на контакт и сечению провода, диаметру кабеля под уплотнитель, способу монтажа — на кабель, на панель или на плату — и способу заделки: пайка, обжим или винтовой зажим. Для питания аппарата и зарядки берут силовые серии на 20–100 А, для телеметрии и видео — сигнальные и разъёмы с RJ45 и USB.

Как выбрать

Сверяют по: число контактов, номинальный ток, напряжение, степень защиты, типоразмер, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельЧисло контактовНоминальный токНапряжениеСтепень защитыТипоразмерГабариты
LP-20-5 PinCNLINKO 5 (Ø1,8 мм)10 А300 В ACIP68 / IPX9KM20вилка Ø27 мм, длина 64–69 мм
LP-28-2 PinCNLINKO 250 А500 В ACIP68 / IPX9KM28Ø37,5 мм, длина 85,5–94,5 мм, высота с защёлкой 48,8 мм
LP-24-USB2.0/3.0CNLINKO —1,5 А / 1,8 А—IP68 / IPX9KM24Ø30,8 мм, длина 72,0–79,0 мм, высота с защёлкой 40,1 мм
ОНЦ-БС-1-4/10-В1-1-ВRaymo 4 (штырь, обжим)—до 250 ВIP67——
2РМТ14КПН4Г1В1ВRaymo 4 (гнездо, пайка)—————
LP-20-2 PinCNLINKO 2 (Ø2,7 мм)20 А500 В ACIP68 / IPX9KM20вилка Ø27 мм, длина 64–69 мм

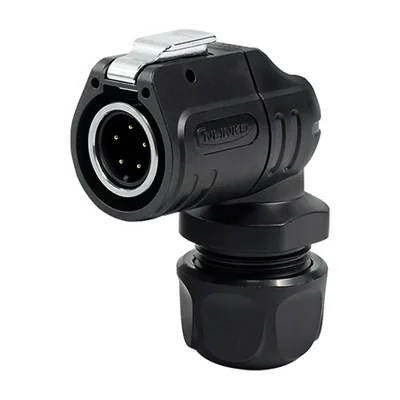

LP-16-5 Pin 90°CNLINKO 5 (Ø1,0 мм)5 А250 В ACIP68 / IPX9KM16угловая вилка 47,8×24×55–62 мм

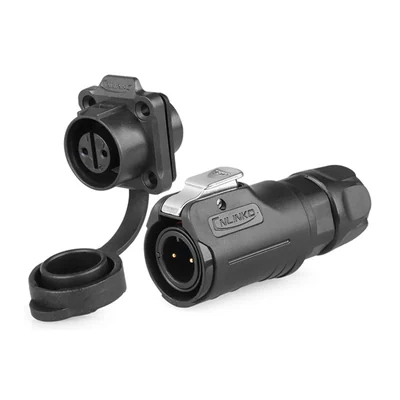

LP-12-2 PinCNLINKO 2 (Ø1,0 мм)5 А125 В ACIP68 / IPX9KM12вилка Ø17,1 мм, длина 45,5–49,5 мм

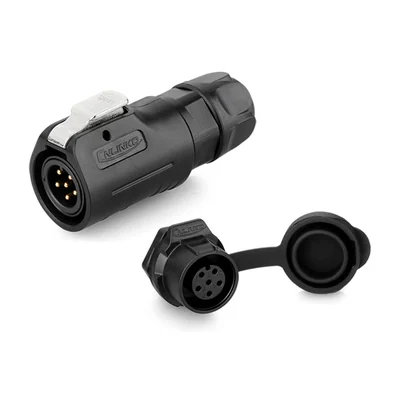

LP-12-6 PinCNLINKO 6 (Ø1,0 мм)5 А125 В ACIP68 / IPX9KM12Ø17,1 мм, длина 45,5–49,5 мм, высота с защёлкой 22,4 мм

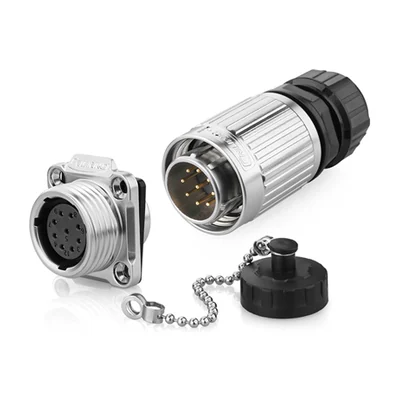

YW-20-9 PinCNLINKO 9 (Ø1,0 мм)5 А250 В ACIP68 (по таблице производителя; в тексте страницы — IP67)M20Ø27,0 мм, длина 59,0–65,0 мм

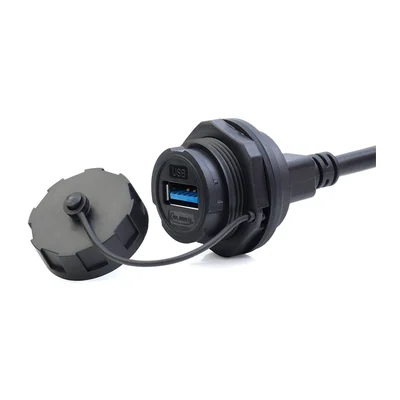

YU-USB3.0CNLINKO —2 А—IP68 / IPX9KM24—

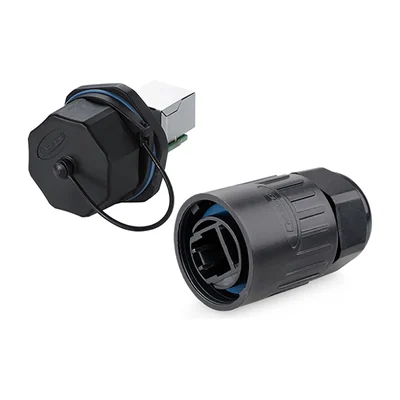

YT-RJ45 (круглый)CNLINKO —1,5 А125 В ACIP68 / IPX9KM24Ø18,7 мм, длина 71,0–75,5 мм

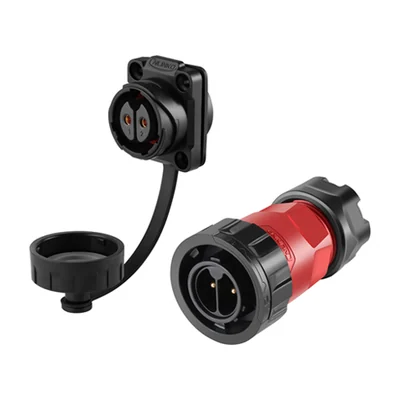

YM-20-2 PinCNLINKO 2 (Ø2,7 мм)20 А500 В ACIP68 / IPX9KM20вилка Ø31,8 мм, длина 55,5–62,5 мм

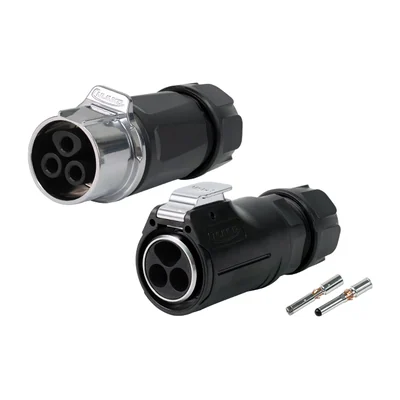

LP-32-3 PinCNLINKO 3 (Ø6,0 мм)100 А500 В ACIP68 / IPX9KM32Ø43,2 мм, длина 105,8–112,0 мм

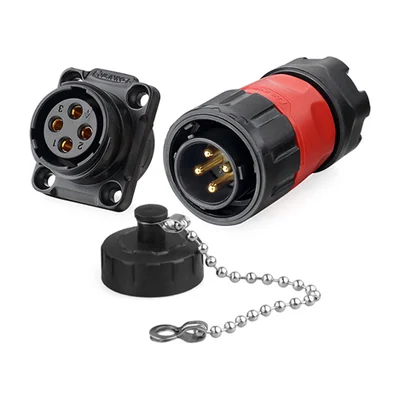

YM-20-4 PinCNLINKO 4 (Ø2,7 мм)20 А500 В ACIP68 / IPX9KM20вилка Ø31,8 мм, длина 55,5–62,5 мм

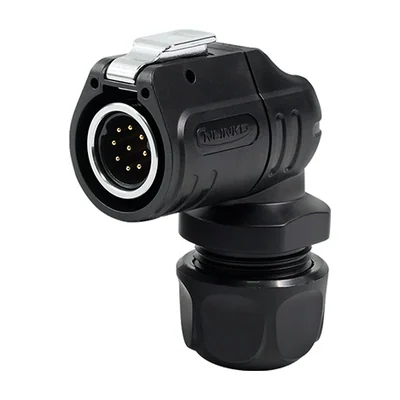

LP-16-9 Pin 90°CNLINKO 9 (Ø1,0 мм)5 А250 В ACIP68 / IPX9KM16угловая вилка 47,8×24×55–62 мм

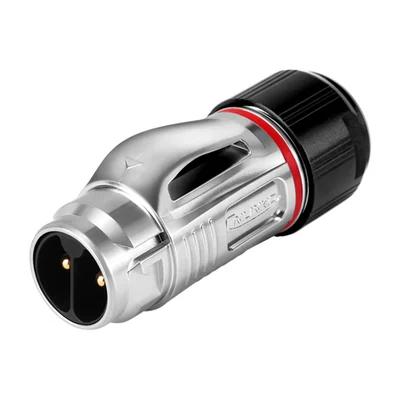

BD-20-2 PinCNLINKO 2 (Ø2,7 мм)20 А500 В ACIP68 / IPX9KM20вилка Ø25,7 мм, длина 60–64,5 мм

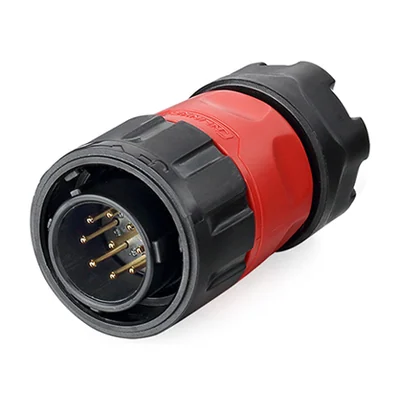

YM-20-9 PinCNLINKO 9 (Ø1,0 мм)5 А250 В ACIP68M20вилка Ø31,8 мм, длина 55,5–62,5 мм

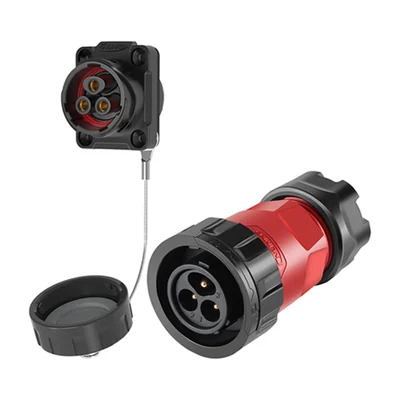

YM-20-3 PinCNLINKO 3 (Ø2,7 мм)20 А500 В ACIP68 / IPX9KM20Ø31,8 мм, длина 55,5–62,5 мм

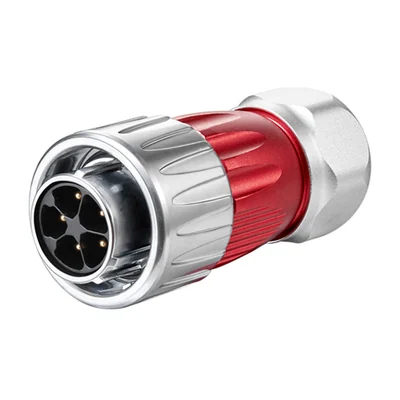

DH-20-5 PinCNLINKO 5 (Ø1,8 мм)10 А300 В ACIP68 / IPX9KM20вилка Ø29 мм, длина 62–68 мм

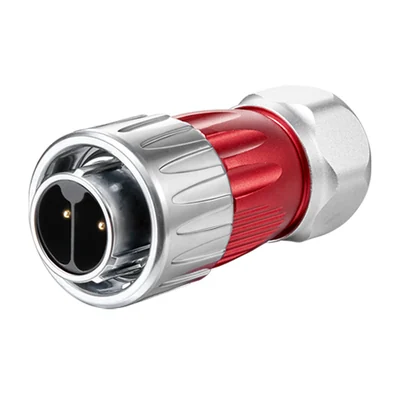

DH-20-2 PinCNLINKO 2 (Ø2,7 мм)20 А300 В ACIP68 / IPX9KM20вилка Ø29 мм, длина 62–68 мм
RM-M12-SRaymo 3–81,5–3 А—IP67M12—
RM-M12-8Raymo 81,5 А—IP67M12—
HHG.0K.307.KLARaymo 7 (штырь, пайка)——IP680KØ19,2 мм, длина 21,7 мм
Страница 1 из 2

Что проверить перед покупкой

  1. Проверьте, в каком состоянии гарантируется степень защиты: IP67 и IP68 обычно действуют только в сочленённом виде или с защитным колпачком, а условия погружения для IP68 (глубину и время) задаёт производитель в даташите.
  2. Сверьте диапазон диаметров кабельного ввода с наружным диаметром вашего кабеля: уплотнение, которое не обжимает оболочку, пропускает воду при любой паспортной степени защиты.
  3. Сверьте ток на контакт и суммарный ток разъёма: при нагрузке всех контактов допустимый ток на каждый ниже, чем при нагрузке одного, из-за общего нагрева корпуса.
  4. Проверьте тип соединения против вибрации и частоты расстыковки: резьбовая муфта держит надёжно, но медленно расстыковывается, байонет и push-pull быстрее, и у каждого свой ресурс в циклах.
  5. Сверьте исполнение по монтажу — на кабель, на панель с передней или задней гайкой, на плату — и толщину стенки, под которую рассчитаны гайка и панельное уплотнение.

Производители в разделе

CNLINKOКитайRaymoКитай

Подборки по этому разделу

Разъёмы IP67 и IP68 для наружного монтажа

Вопросы по разделу

Чем IP67 отличается от IP68?
Обе степени означают полную пылезащиту. IP67 выдерживает погружение до 1 м на 30 минут, IP68 — длительное погружение в условиях, которые указывает производитель. Защита действует только для состыкованного разъёма или закрытого крышкой: открытый разъём влагу не держит.
Какой разъём выбрать для питания?
Силовой с запасом по току к пиковому потреблению: у CNLINKO есть исполнения на 20, 25–35, 45, 50 и 100 А. Сечение провода и способ заделки — пайка или винтовой зажим — должны соответствовать току, а для подключения батареи под нагрузкой полезна защита от искрения.
Что такое разъём push-pull?
Разъём с самозащёлкивающейся фиксацией: вставляется до щелчка, а расстыковывается только оттягиванием внешней втулки, кабель при этом не выдёргивается случайно. Такие разъёмы ставят там, где важны быстрая стыковка и надёжность, — на измерительном и бортовом оборудовании.
Производители каких марок собраны в разделе «Герметичные разъёмы IP67 и IP68»?
CNLINKO, Raymo. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Герметичные разъёмы IP67 и IP68»?
Чаще всего в карточках этого раздела заполнены: степень защиты, типоразмер, число контактов, номинальный ток, габариты, напряжение, кабель, тип соединения. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
