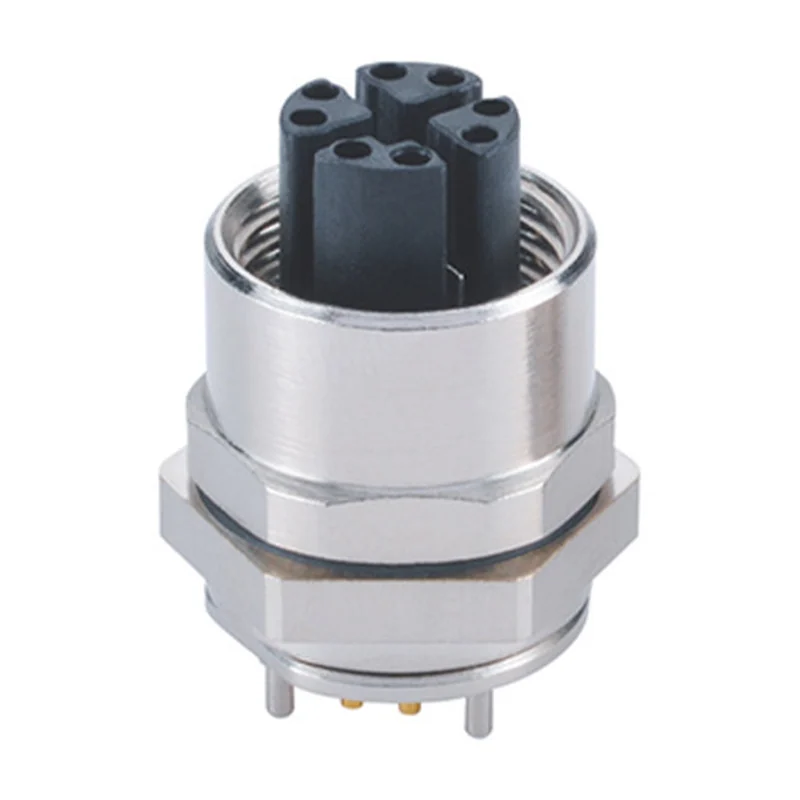

Панельный разъём M12 RM-M12-S, 3–8 контактов, IP67
Панельная часть M12 под пайку или PCB — ввод сигналов датчиков в корпус контроллера робота или привода.
- Артикул
- RM-M12-S
- Производитель
- Raymo, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 6 типоразмеров в серии
Чего в карточке нет: рабочая температура — пришлём по запросу.
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Резьба
- M12
- Число контактов
- 3–8
- Степень защиты
- IP67
- Номинальный ток
- 1,5–3 A
- Монтаж
- панельный, пайка или PCB
Описание
Панельная часть M12: ставится в стенку корпуса контроллера, привода или датчика и даёт снаружи стандартное резьбовое сочленение, а внутри — выводы под пайку или прямо на печатную плату.
Исполнения различаются контактной группой от 3 до 8 контактов: три-четыре — питание и дискретный выход датчика, шесть-восемь — шинные и многосигнальные линии. Номинальный ток соответственно 1,5–3 A: чем меньше контактов в том же корпусе, тем больше сечение каждого. IP67 обеспечивается по наружной стороне панели, со стороны платы разъём негерметичен.
PCB-вариант требует совпадения посадочного рисунка с платой, вариант под пайку — доступа изнутри корпуса. Кодировку и распиновку согласовать с кабельной частью.
Характеристики приведены по данным производителя: страница модели ↗
