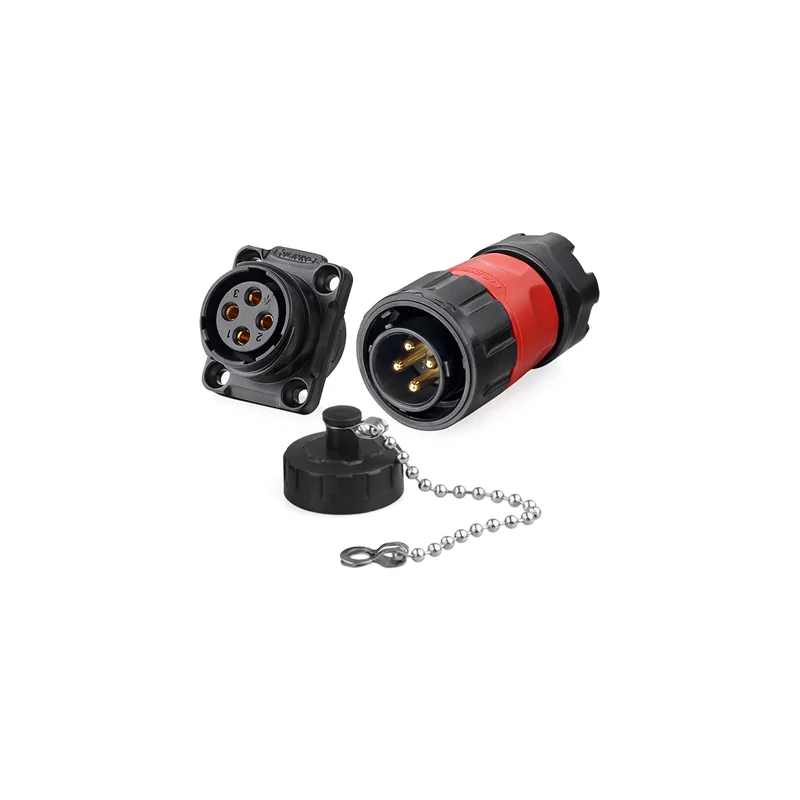

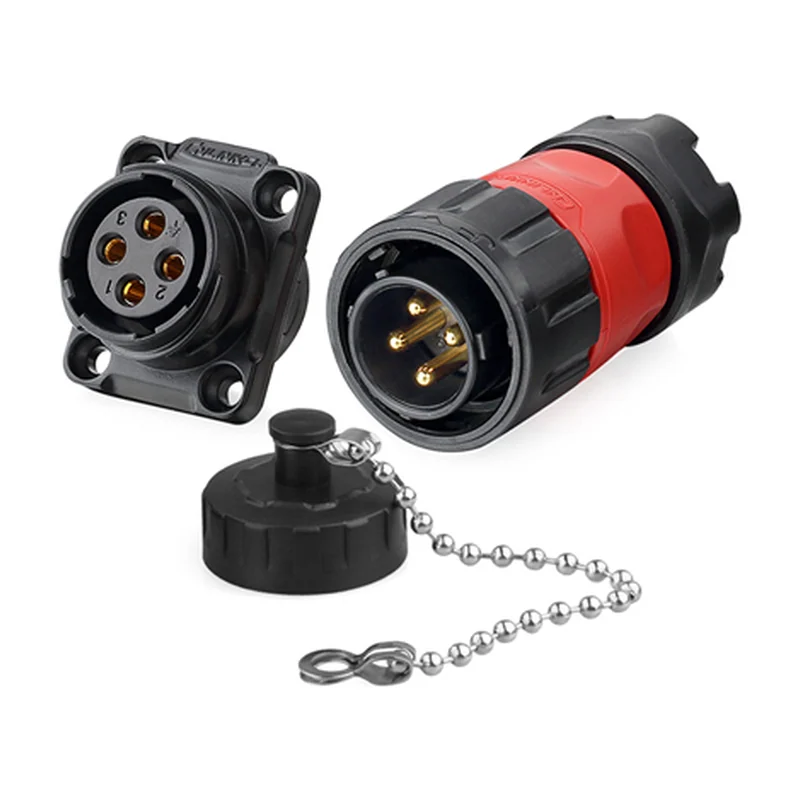

Круглый герметичный разъём CNLINKO YM-20, 4 контакта, 20 А, байонет, IP68
CNLINKO · Китай под заказ
YM-20-4 Pin

Круглый герметичный разъём CNLINKO YM-20, 4 контакта, 20 А, байонет, IP68

Питание плюс две линии управления в одном байонетном корпусе: четыре контакта Ø2,7 мм по 20 А, кабель Ø10–12 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
YM-20-4 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
4 (Ø2,7 мм)
Номинальный ток
20 А
Напряжение
500 В AC
Степень защиты
IP68 / IPX9K
Тип соединения
Байонет, трёхточечный замок, ≥ 2000 циклов
Габариты
вилка Ø31,8 мм, длина 55,5–62,5 мм
Типоразмер
M20

Описание

Четырёхконтактный байонетный YM-20: питание и пара дополнительных линий заходят в узел одним кабелем — удобно для приводов, лебёдок и сменной полезной нагрузки, которую в поле снимают и ставят обратно.

Все четыре контакта Ø2,7 мм силовые, по 20 А при напряжении до 500 В AC, то есть управляющие цепи здесь идут по такому же толстому контакту, что и питающие. Уплотнение рассчитано на кабель Ø10–12 мм. От двухконтактного YM-20 отличается только числом цепей: корпус, замок и токовый класс совпадают.

Ток нормируется на контакт, поэтому одновременная загрузка всех четырёх линий по максимуму — уже вопрос теплового режима корпуса. Кабель должен попадать в указанный диапазон диаметров: тоньше — уплотнение не обожмёт и IP68 не выполнится, толще — просто не войдёт.

Характеристики приведены по данным производителя: страница модели ↗
