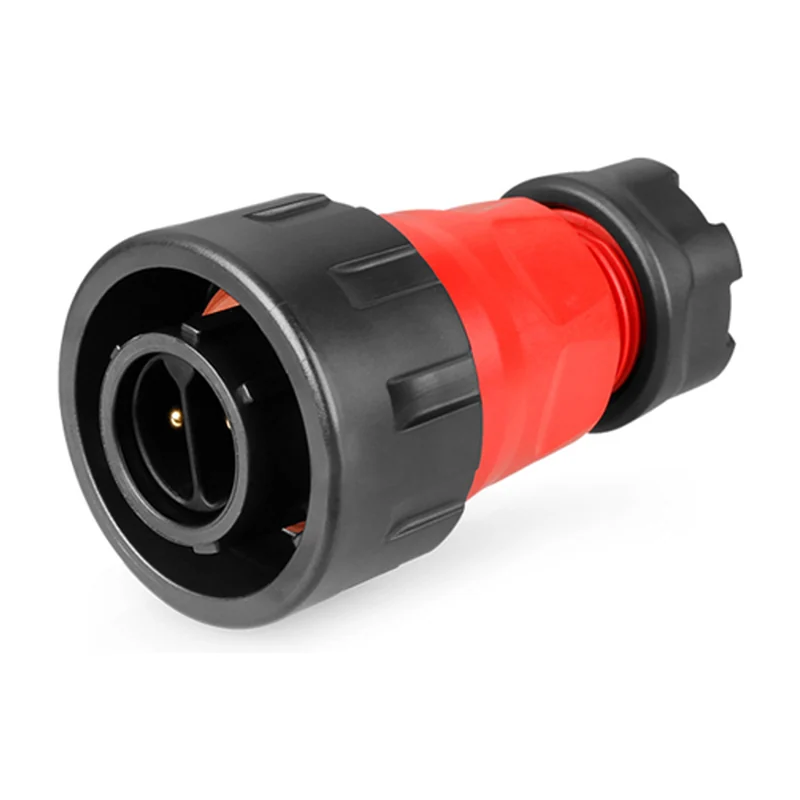

Разъём герметичный YM-24, 2 контакта, пластиковый, 25/35 А
Силовые вводы средней мощности с малой массой: аккумуляторные линии, зарядные разъёмы
- Артикул
- YM-24-2 Pin
- Производитель
- CNLINKO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 6 типоразмеров в серии
Чего в карточке нет: степень защиты, рабочая температура — пришлём по запросу.
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Типоразмер
- M24
- Номинальный ток
- 25 А / 35 А
- Напряжение
- 500 В AC
- Число контактов
- φ3,0 мм × 2
- Фиксация
- байонет (3 точки)
- Габариты
- Ø41,4 мм, длина 72,0–78,0 мм
Описание
Двухконтактный силовой разъём типоразмера M24 в лёгком корпусе: аккумуляторная линия, зарядный ввод, питание от внешнего источника. Контакты φ3,0 мм под толстую жилу, байонетная фиксация в трёх точках.
Ток указан как 25 А / 35 А — значение зависит от исполнения контактной пары и сечения подключённого кабеля, поэтому линию считают по нижней цифре, пока исполнение не подтверждено. Против M20 того же семейства это шаг вверх по току и диаметру кабеля при умеренном приросте массы, против M28 — экономия места за панелью.
Наружный диаметр кабеля надо сверять с сальником: при недостаточном обжиме герметичность теряется. Стыковку и разъединение делать без нагрузки.
Характеристики приведены по данным производителя: страница модели ↗
