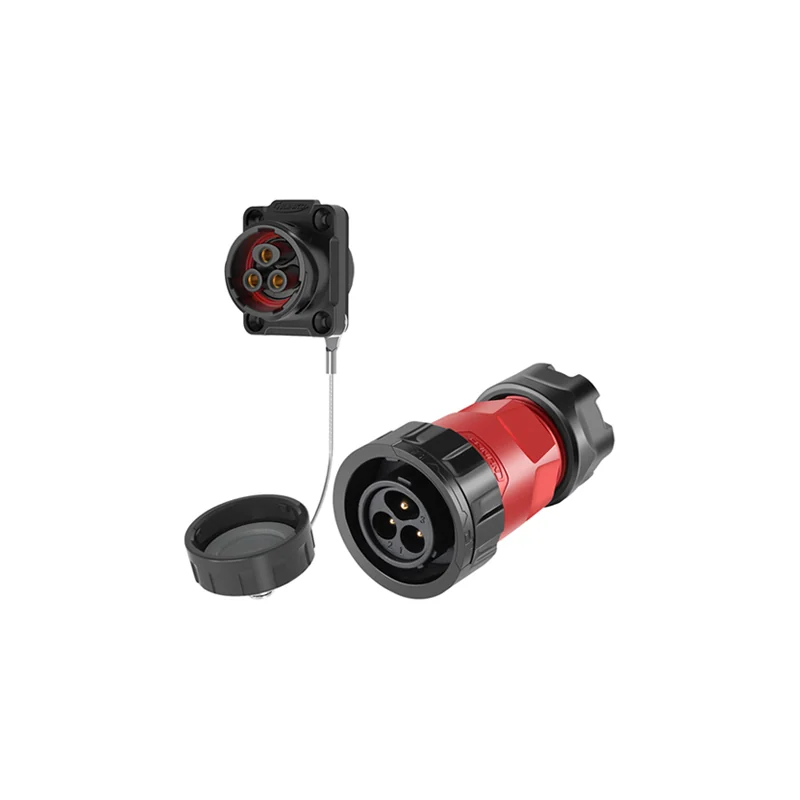

Круглый герметичный разъём CNLINKO YM-20, 3 контакта, 20 А, байонет, IP68
CNLINKO · Китай под заказ
YM-20-3 Pin

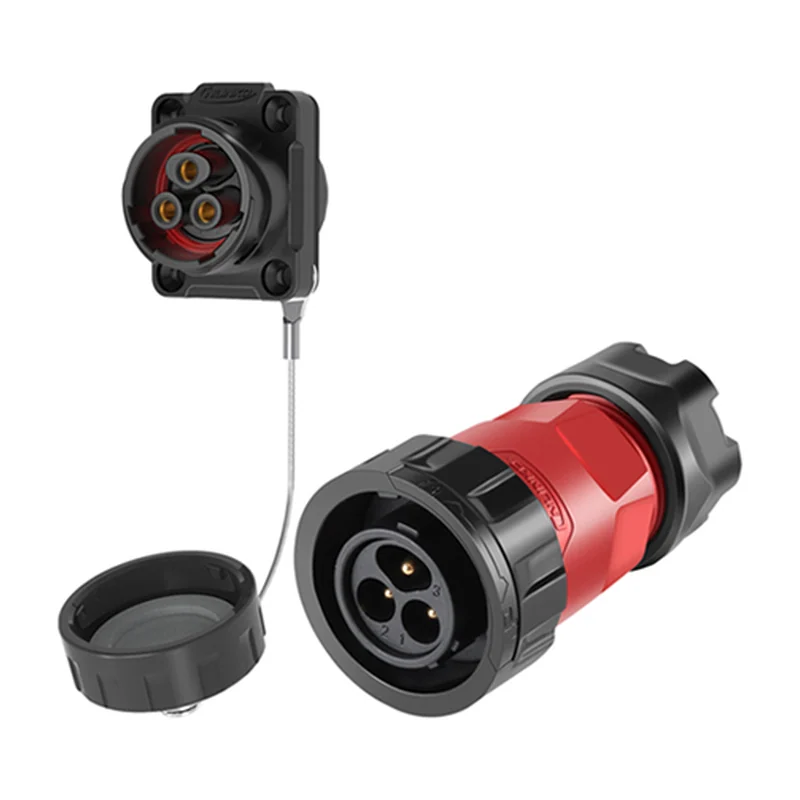

Круглый герметичный разъём CNLINKO YM-20, 3 контакта, 20 А, байонет, IP68

Лёгкий трёхконтактный разъём M20 в пластиковом корпусе: 20 А при 500 В AC, байонет на три точки, ресурс от 2000 циклов, IP68 и IPX9K.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
YM-20-3 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Типоразмер
M20
Номинальный ток
20 А
Напряжение
500 В AC
Корпус
пластик, фиксация байонет (3 точки)
Ресурс
≥ 2000 циклов
Габариты
Ø31,8 мм, длина 55,5–62,5 мм
Степень защиты
IP68 / IPX9K
Число контактов
3 (Ø2,7 мм)

Описание

Трёхконтактный герметичный разъём типоразмера M20 в пластиковом корпусе: две силовые жилы и защитное заземление. Ставится на бортовые узлы и мобильные платформы, где масса соединителя на счету, а ток нужен полноценный.

20 А при 500 В AC для габарита M20 — это питание приводов, преобразователей, бортовых потребителей среднего уровня. Пластиковый корпус лёгкий, но не экранирует и хуже отводит тепло от контактов. Байонет с фиксацией в трёх точках и ресурс ≥ 2000 сочленений рассчитаны на регулярную расстыковку, а не на разовый монтаж.

Если рядом работает радиоаппаратура, под ту же задачу разумнее смотреть металлический корпус с экраном. Кабельную и панельную части берут парой, диаметр кабеля — под установленный сальник.

Характеристики приведены по данным производителя: страница модели ↗
