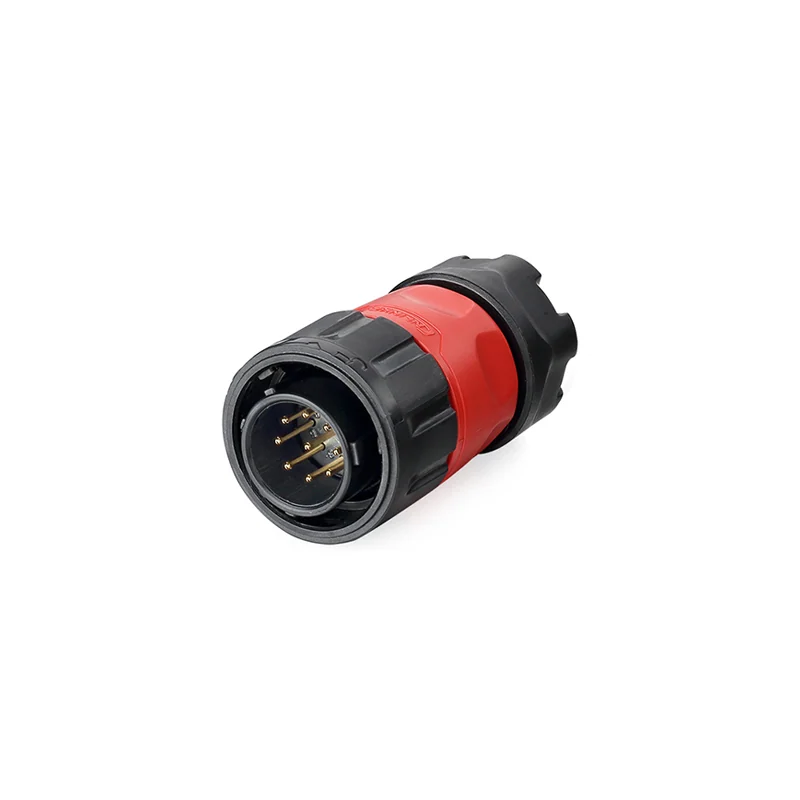

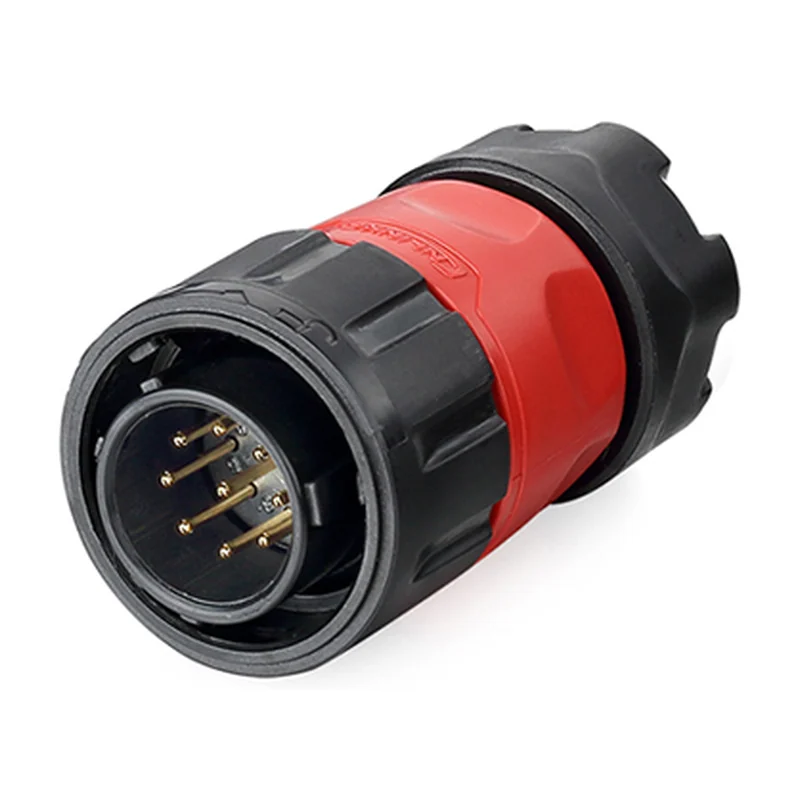

Круглый герметичный разъём CNLINKO YM-20, 9 контактов, 5 А, байонет, IP68
CNLINKO · Китай под заказ
YM-20-9 Pin

Круглый герметичный разъём CNLINKO YM-20, 9 контактов, 5 А, байонет, IP68

Сигнальный жгут на девять линий для датчиков и телеметрии: контакты Ø1,0 мм, провод 0,5 мм², байонетная фиксация от вибрации.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
YM-20-9 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
9 (Ø1,0 мм)
Номинальный ток
5 А
Напряжение
250 В AC
Степень защиты
IP68
Тип соединения
Байонет, трёхточечный замок, ≥ 2000 циклов
Габариты
вилка Ø31,8 мм, длина 55,5–62,5 мм
Типоразмер
M20

Описание

Сигнальное исполнение байонетного YM-20: девять линий под датчики, телеметрию и дискретные команды в одном герметичном вводе, без россыпи мелких разъёмов по корпусу.

Контакты Ø1,0 мм рассчитаны на 5 А при напряжении до 250 В AC, провод 0,5 мм². Байонетный трёхточечный замок с ресурсом ≥ 2000 циклов для сигнальных цепей важен не меньше, чем для силовых: на вибрации подвисающий контакт даёт плавающий отказ датчика, который ловится дольше, чем обрыв. Силовые исполнения YM-20 на два и четыре контакта используют более толстые контакты и рассчитаны на другой ток.

Распиновка задаётся монтажником, поэтому перед сборкой стоит расписать назначение всех девяти позиций и промаркировать жилы — вторая половина пары должна повторять таблицу один в один.

Характеристики приведены по данным производителя: страница модели ↗
