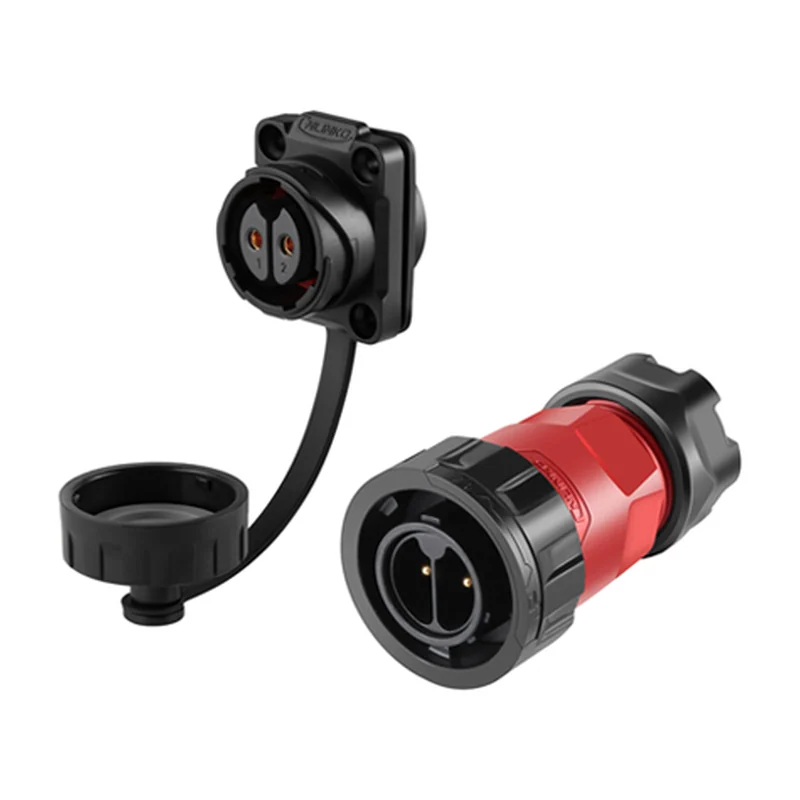

Круглый герметичный разъём CNLINKO YM-20, 2 контакта, 20 А, байонет, IP68
CNLINKO · Китай под заказ
YM-20-2 Pin

Круглый герметичный разъём CNLINKO YM-20, 2 контакта, 20 А, байонет, IP68

Силовая линия аккумулятора с байонетным замком на три точки: контакты Ø2,7 мм, провод 2,5–4,0 мм², корпус UL94 В-0, стойкий к УФ.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
YM-20-2 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа», «Снято с производства или нет в поставке: замена по классу»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
2 (Ø2,7 мм)
Номинальный ток
20 А
Напряжение
500 В AC
Степень защиты
IP68 / IPX9K
Тип соединения
Байонет, трёхточечный замок, ≥ 2000 циклов
Габариты
вилка Ø31,8 мм, длина 55,5–62,5 мм
Типоразмер
M20

Описание

Байонетное исполнение силового разъёма в корпусе 20 мм: две линии под питание от аккумулятора. В отличие от push-lock, замок здесь трёхточечный байонетный — фиксация поворотом муфты, которая лучше держит на вибрации и не расходится от случайного рывка кабеля.

Контакты Ø2,7 мм по 20 А, напряжение до 500 В AC, под провод 2,5–4,0 мм². Корпус из материала класса UL94 В-0 (самозатухающий) и со стойкостью к ультрафиолету — расчёт на технику, которая стоит снаружи, а не в закрытом отсеке. Ресурс сочленений ≥ 2000 циклов, защита IP68/IPX9K.

Байонету нужно свободное место вокруг корпуса под поворот муфты: при компоновке панели закладывайте зазор до соседних разъёмов и стенок, иначе состыковать пару в перчатках не выйдет. Половину без ответной части закрывают колпачком.

Характеристики приведены по данным производителя: страница модели ↗
