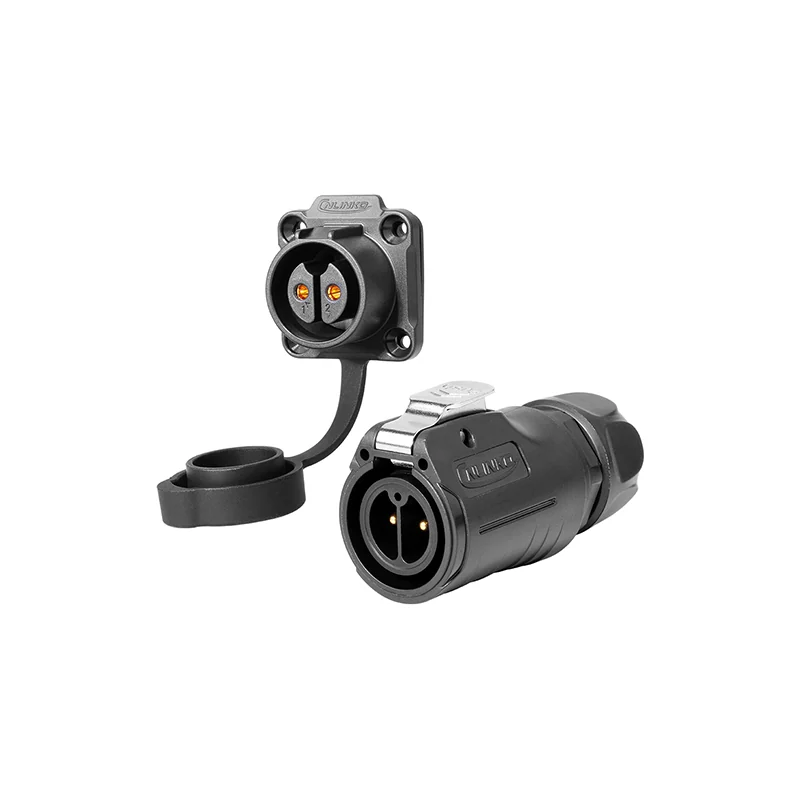

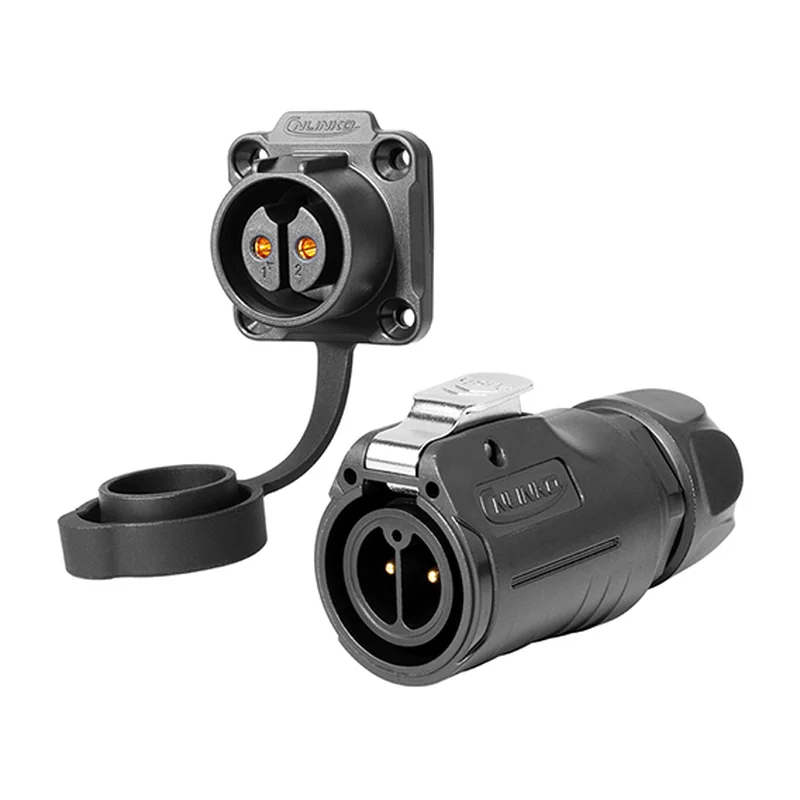

Круглый герметичный разъём CNLINKO LP-20, 2 контакта, 20 А, IP68
Двухконтактный силовой разъём с защёлкой push-lock: 20 А на контакт Ø2,7 мм, до 500 В AC, IP68/IPX9K, ресурс не менее 2000 циклов.
- Артикул
- LP-20-2 Pin
- Производитель
- CNLINKO, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа», «Снято с производства или нет в поставке: замена по классу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Число контактов
- 2 (Ø2,7 мм)
- Номинальный ток
- 20 А
- Напряжение
- 500 В AC
- Степень защиты
- IP68 / IPX9K
- Тип соединения
- нажимная защёлка (push-lock), ресурс ≥ 2000 циклов
- Габариты
- вилка Ø27 мм, длина 64–69 мм
- Типоразмер
- M20
Описание
Силовой герметичный разъём серии LP-20 на два контакта: ввод от аккумулятора к плате распределения питания или к мотору на раме дрона и на наземной технике. Контакты Ø2,7 мм держат по 20 А при напряжении до 500 В AC, под пайку идёт провод сечением до 2,5 мм². Корпус пластиковый, вилка — Ø27 мм при длине 64–69 мм.
Среди других двухконтактных силовых разъёмов на тот же ток одни фиксируются байонетом, другие крепят провод винтом без пайки. LP-20 стыкуется нажатием: половины сходятся и защёлкиваются, а разъединяются одной рукой, без поворота кольца. Ресурс защёлки — не менее 2000 циклов, так что разъём подходит для узлов с частой расстыковкой, например для съёмного аккумулятора.
Степень защиты IP68/IPX9K обеспечивается только в сомкнутом виде и при кабеле подходящего диаметра в уплотнении, свободную половину закрывают колпачком. Ток 20 А относится к одному контакту: в двухпроводной цепи ток нагрузки проходит через оба контакта последовательно, и сравнивают с номиналом именно его. Кабельную и панельную части подбирают парой, полярность размечают при монтаже.
Характеристики приведены по данным производителя: страница модели ↗
