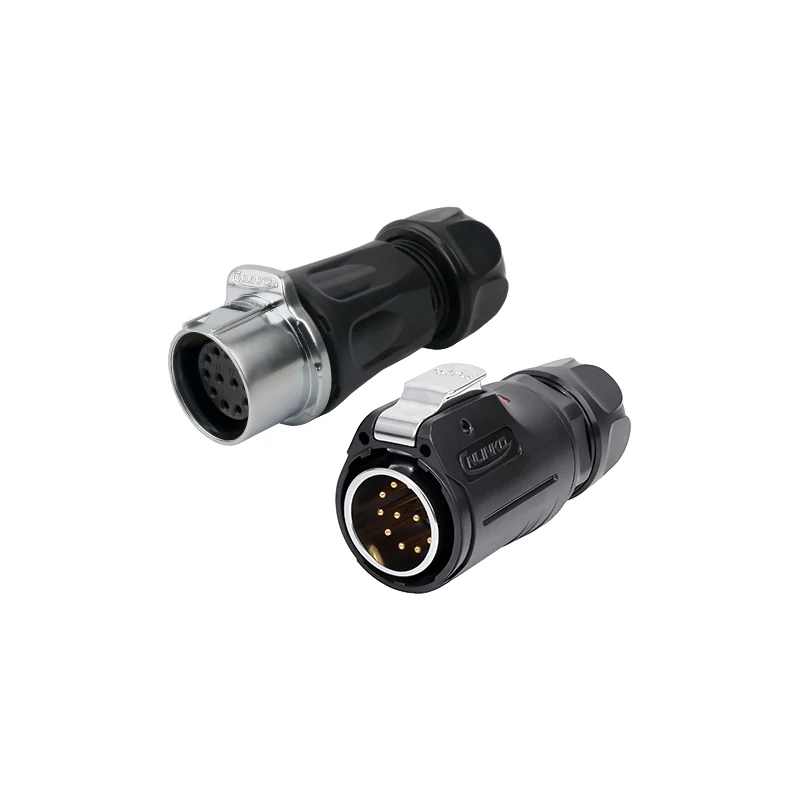

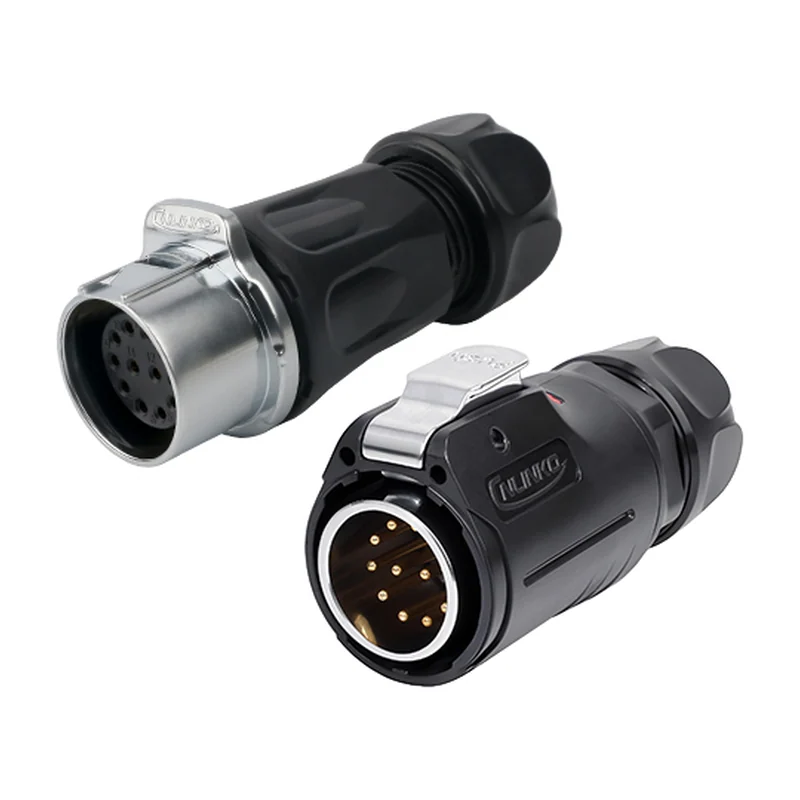

Круглый герметичный разъём CNLINKO LP-24, 12 контактов, 10 А, IP68
CNLINKO · Китай под заказ
LP-24-12 Pin

Круглый герметичный разъём CNLINKO LP-24, 12 контактов, 10 А, IP68

Разъём M24 на 12 контактов: 10 А при 400 В AC, провод 1,0–1,5 мм², IP68 и IPX9K — для жгутов управления манипуляторов, датчиков и пультов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
LP-24-12 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Типоразмер
M24
Номинальный ток
10 А
Напряжение
400 В AC
Число контактов
12 (Ø1,5 мм)
Кабель
Ø10,5–14,0 мм
Габариты
Ø30,8 мм, длина 72,0–79,0 мм, высота с защёлкой 40,1 мм
Степень защиты
IP68 / IPX9K
Сечение провода
1,0–1,5 мм²

Описание

Двенадцатиконтактный разъём M24 — магистральный жгут управления: раздача сигналов на манипулятор, блок датчиков, выносной пульт, когда линий много, а ввод в корпус нужен один.

Контакты Ø1,5 мм при номинале 10 А и напряжении до 400 В AC — это не чистая сигналка: по части позиций можно вести и питание узлов, не разводя второй разъём. Уплотнение рассчитано на кабель Ø10,5–14,0 мм, то есть на многожильный кабель заметного диаметра.

Двенадцать цепей в одном корпусе требуют дисциплины: единая для обеих половин таблица распиновки и разнесение силовых и слаботочных линий по разным позициям, чтобы наводки не шли на соседний контакт. Кабель обязан попадать в диапазон уплотнения.

Характеристики приведены по данным производителя: страница модели ↗
