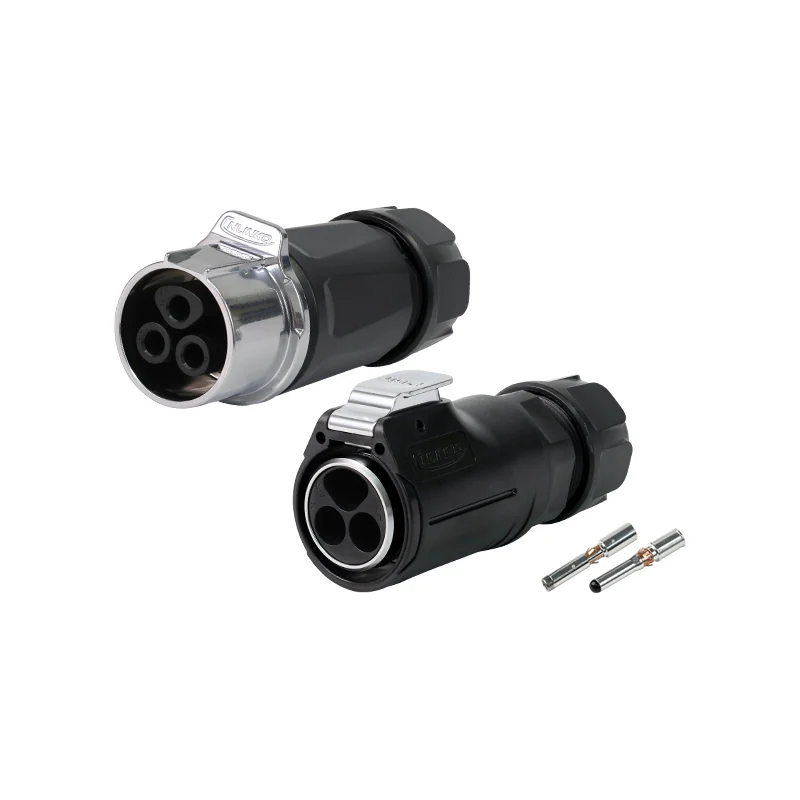

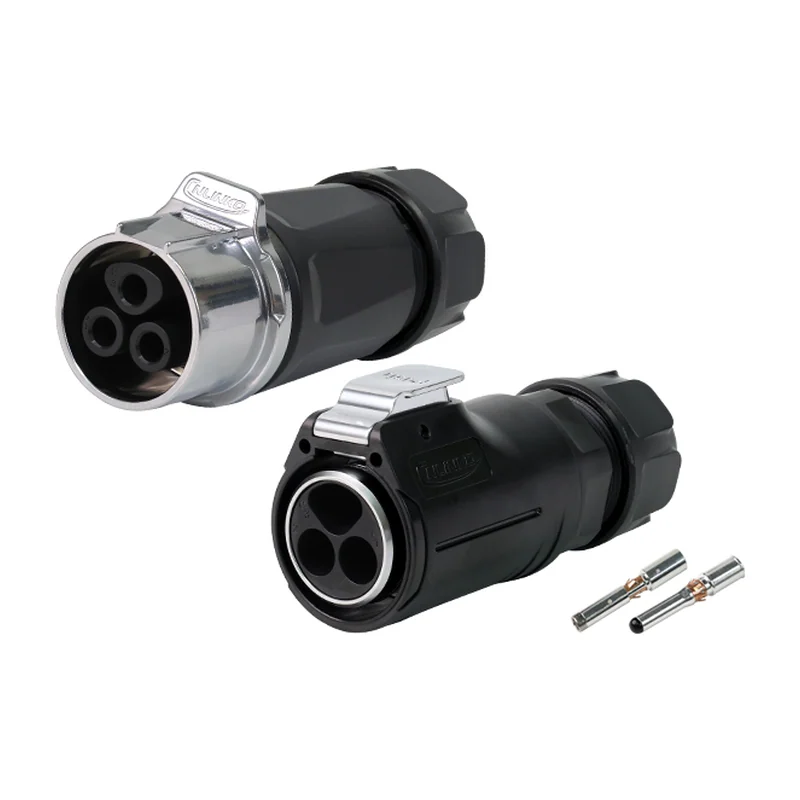

Круглый герметичный разъём CNLINKO LP-32, 3 контакта, 100 А, IP68
Тяжёлый силовой разъём M32 на три контакта: 100 А при 500 В AC, испытание изоляции 3000 В, обжим под кабель Ø23–26 мм, IP68 и IPX9K.
- Артикул
- LP-32-3 Pin
- Производитель
- CNLINKO, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Типоразмер
- M32
- Номинальный ток
- 100 А
- Напряжение
- 500 В AC
- Испытательное напряжение
- 3000 В AC
- Монтаж
- обжим, кабель Ø23–26 мм
- Габариты
- Ø43,2 мм, длина 105,8–112,0 мм
- Степень защиты
- IP68 / IPX9K
- Число контактов
- 3 (Ø6,0 мм)
Описание
Тяжёлый силовой разъём в корпусе M32 на три контакта — батарейные шины, зарядные станции высокой мощности, энергоустановки: линия, рассчитанная на 100 А на контакт.
Номинал 100 А при рабочем напряжении 500 В AC, испытательное напряжение изоляции 3000 В AC. Монтаж обжимной, уплотнение под кабель Ø23–26 мм — на таком сечении вес и жёсткость кабеля уже сами по себе конструктивный фактор: его закрепляют отдельным хомутом, а не оставляют висеть на корпусе разъёма.
Под обжим нужен инструмент соответствующего сечения: качество опрессовки напрямую определяет нагрев контакта под током 100 А, а перегретый контакт деградирует лавинообразно. Стыковать и расстыковывать пару следует без нагрузки — разрыв такого тока с дугой портит контактные поверхности за одно движение.
Характеристики приведены по данным производителя: страница модели ↗
