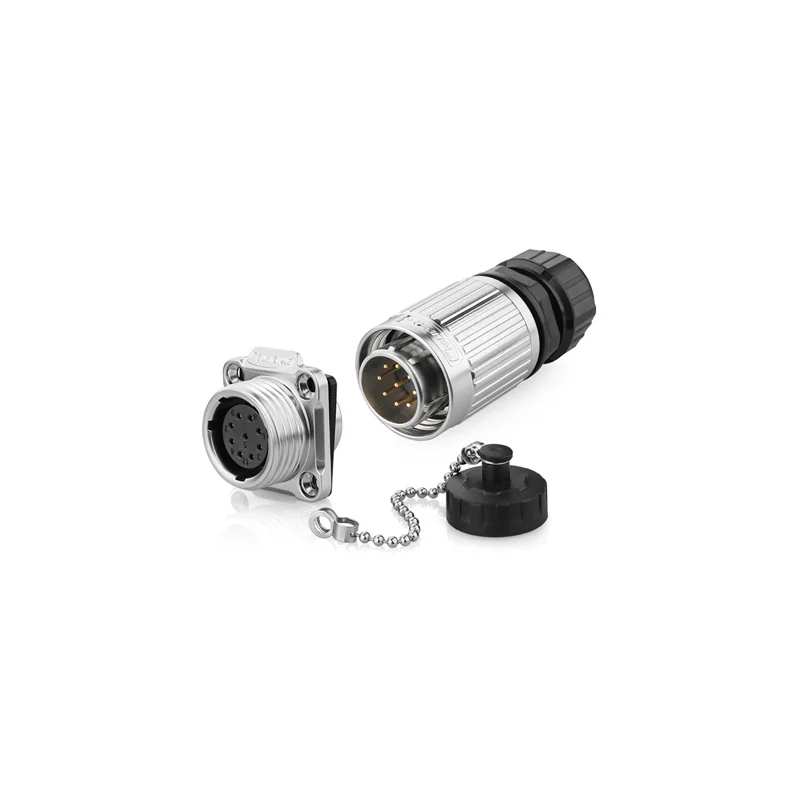

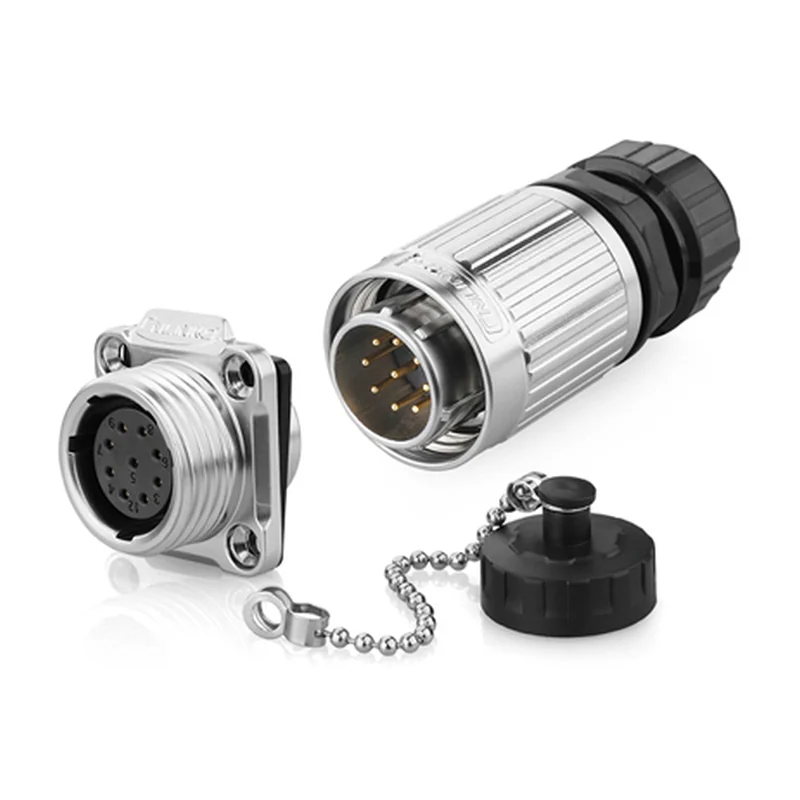

Круглый герметичный разъём CNLINKO YW-20, 9 контактов, 5 А, цинковый сплав

Экранированные сигнальные жгуты: энкодеры, шины датчиков, линии управления в помеховой среде

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: YW-20-9 Pin
Производитель: CNLINKO, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Типоразмер: M20
Номинальный ток: 5 А
Напряжение: 250 В AC
Число контактов: 9 (Ø1,0 мм)
Фиксация: резьбовое кольцо
Габариты: Ø27,0 мм, длина 59,0–65,0 мм
Степень защиты: IP68 (по таблице производителя; в тексте страницы — IP67)
Корпус: цинковый сплав, экран EMI/RFI

Описание

Экранированный сигнальный разъём M20 на девять контактов Ø1,0 мм в корпусе из цинкового сплава: энкодеры, шины датчиков, линии управления, проложенные рядом с силовой проводкой или в помеховой среде.

5 А и 250 В AC — параметры сигнальной цепи; девяти контактов хватает на дифференциальную пару, питание датчика и несколько дискретных линий. Резьбовая фиксация затягивается плотнее защёлки и лучше переносит вибрацию, но стыковка медленнее и требует доступа к корпусу рукой.

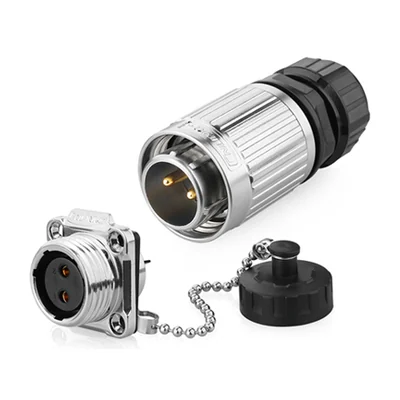

Силовую линию через этот разъём не тянут — под неё в серии YW-20 есть двухконтактное исполнение. Экран кабеля надо заводить на корпус, иначе смысл металлического кожуха теряется.

Характеристики приведены по данным производителя: страница модели ↗
