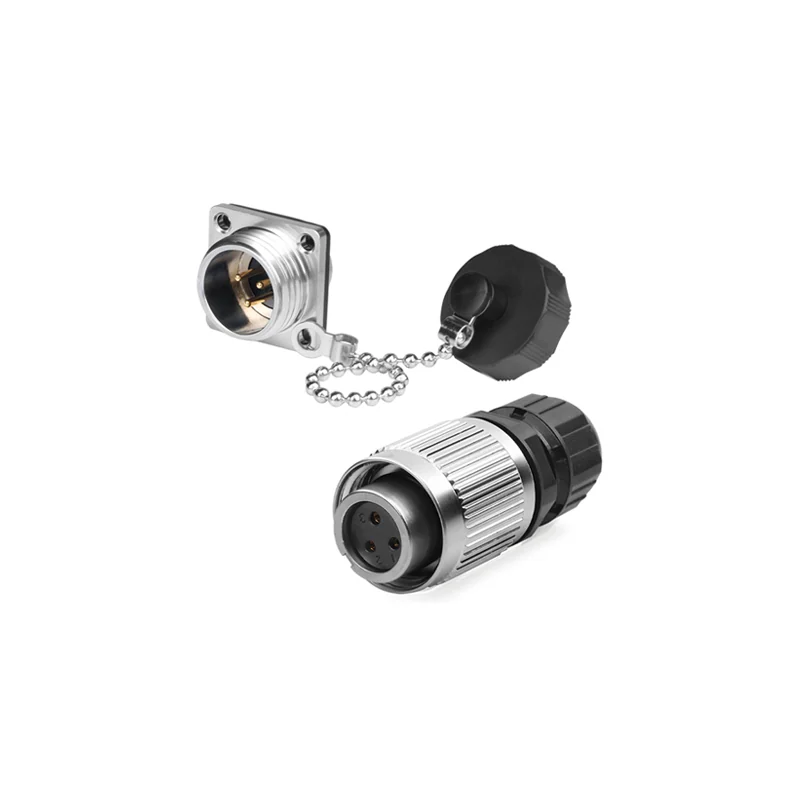

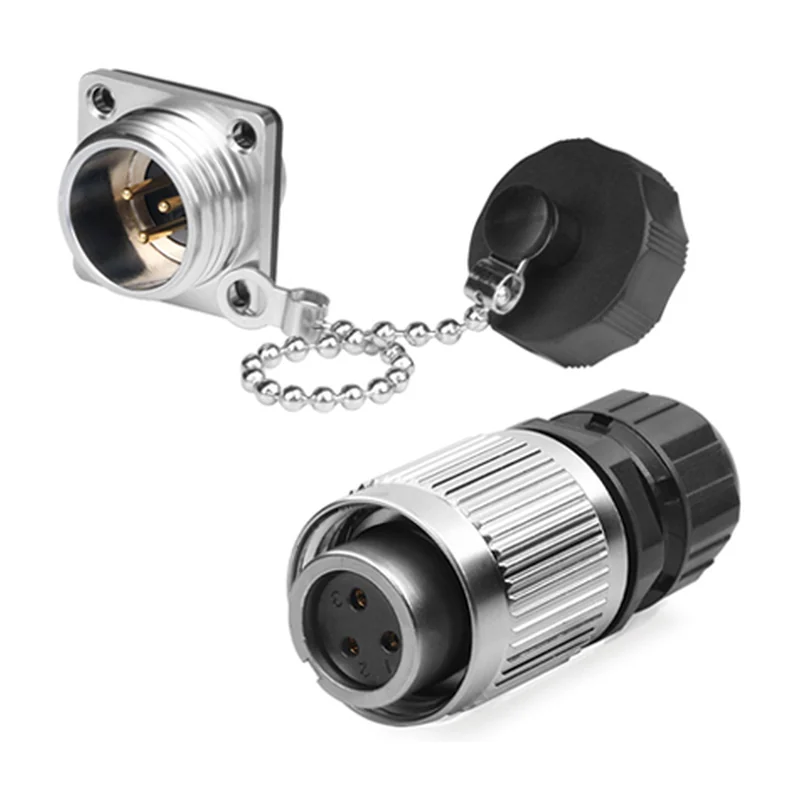

Разъём герметичный YW-16, 3 контакта, цинковый сплав, 10 А

Компактное экранированное питание с землёй: малые приводы, светотехника, бортовые модули

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: YW-16-3 Pin
Производитель: CNLINKO, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: степень защиты, рабочая температура — пришлём по запросу.

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Типоразмер: M16
Номинальный ток: 10 А
Напряжение: 400 В AC
Число контактов: φ1,5 мм × 3
Кабель: φ8,0–10,3 мм
Габариты: Ø24,8 мм, длина 53,0–59,0 мм

Описание

Компактный экранированный разъём M16 на три контакта φ1,5 мм: питание с защитным заземлением для малых приводов, светотехники, бортовых модулей. Самый мелкий типоразмер в металлической серии YW.

10 А при 400 В AC — вдвое меньше по току, чем у M20 того же семейства, но и посадочное отверстие в панели заметно меньше, что решает дело в тесном корпусе. Кабель φ8,0–10,3 мм: сальник рассчитан именно на этот диапазон, тонкий провод в нём не обожмётся герметично, толстый не войдёт.

Если по трассе нужен ток выше 10 А, переходить надо на следующий типоразмер, а не наращивать сечение жилы внутри M16.

Характеристики приведены по данным производителя: страница модели ↗
