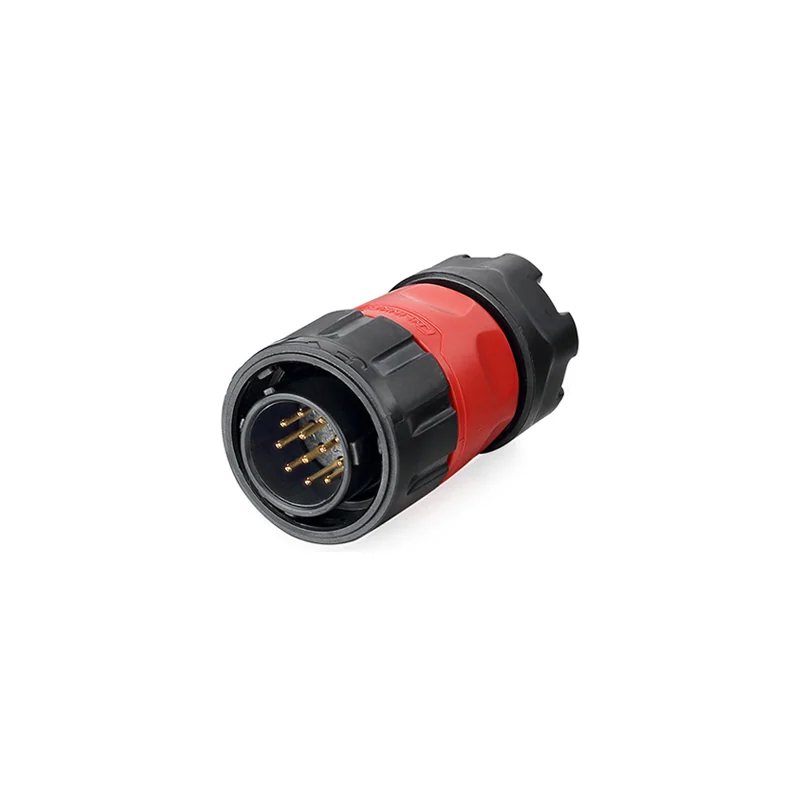

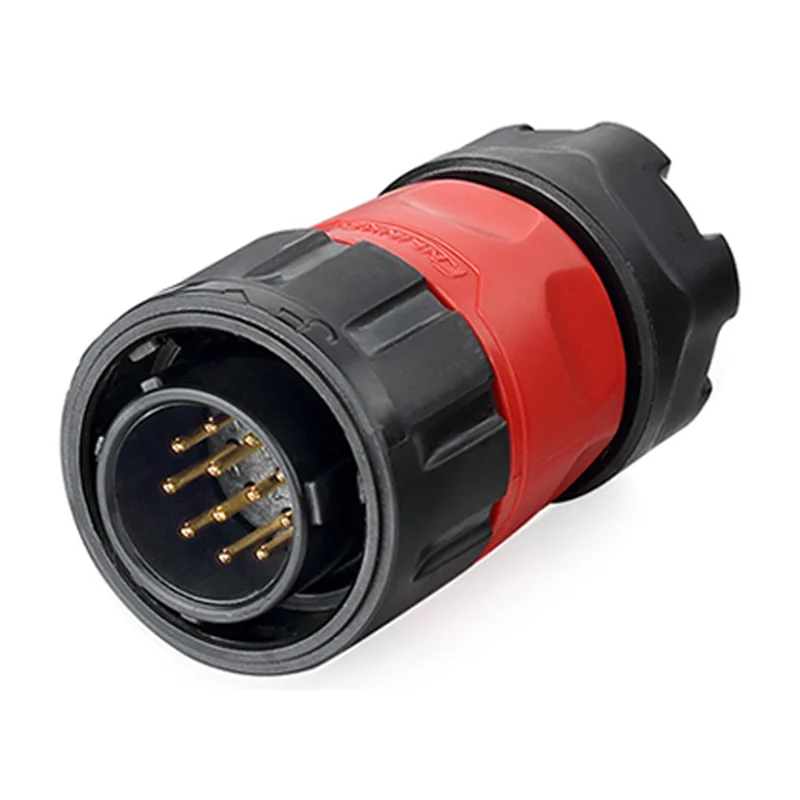

Круглый герметичный разъём CNLINKO YM-20, 12 контактов, 5 А, байонет, IP68
CNLINKO · Китай под заказ
YM-20-12 Pin

Круглый герметичный разъём CNLINKO YM-20, 12 контактов, 5 А, байонет, IP68

Сигнальный разъём M20 на 12 контактов: 5 А при 250 В AC, провод 0,34–0,5 мм², байонет на три точки, IP68.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
YM-20-12 Pin
Производитель
CNLINKO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Разъёмы IP67 и IP68 для наружного монтажа»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Типоразмер
M20
Номинальный ток
5 А
Напряжение
250 В AC
Число контактов
12 (Ø1,0 мм)
Сечение провода
0,34–0,5 мм² (22–20 AWG)
Габариты
Ø31,8 мм, длина 55,5–62,5 мм
Степень защиты
IP68
Фиксация
байонет (3 точки)

Описание

Сигнальный герметичный разъём M20 на двенадцать контактов Ø1,0 мм — под многожильные жгуты: телеметрия, шлейфы датчиков, шины управления, когда к одному узлу идёт десяток тонких линий.

5 А на контакт при 250 В AC — это логика и питание маломощных датчиков, не силовая линия. Провод 0,34–0,5 мм² (22–20 AWG) задаёт и обжимной инструмент, и предельную длину трассы по падению напряжения. Весь бюджет сечения разменян на число цепей: питание к узлу подводят отдельным разъёмом.

Распиновку стоит расписать и промаркировать жилы заранее — на двенадцати одинаковых контактах ошибка сборки ищется долго.

Характеристики приведены по данным производителя: страница модели ↗
