Оптоволокно, разъёмы и патч-корды
Пассивная оптика для линий связи наземной станции, привязных систем и сетей на объекте: патч-корды и пигтейлы с разъёмами SC, LC, FC, ST и E2000, многоволоконные сборки и транк-кабели MPO/MTP, герметичные полевые разъёмы OptiTap, ODVA, FULLAXS и ODC со степенью защиты IP67–IP68, оптические кабели для подвеса, грунта и помещений, планарные делители PLC, кроссы и распределительные боксы. Производители — JFOPT, CFOFC и Aixton.
Сначала выбирают тип волокна. Одномодовое (OS2, G.652D, G.657) передаёт сигнал на километры и годится для любой скорости; многомодовое (OM1–OM5) работает с более простыми передатчиками, но на сотнях метров. Волокно G.657A2 выдерживает изгиб малого радиуса без заметных потерь, поэтому его прокладывают в тесных трассах, боксах и кроссах.
Разъём определяет потери и совместимость. Полировка APC (зелёный хвостовик) отражает обратно меньше сигнала, чем UPC, и состыковывать их между собой нельзя. Вносимые потери у хороших разъёмов — не более 0,3 дБ на соединение, обратное отражение у UPC — не менее 50 дБ, у APC — не менее 60 дБ. Для работы под открытым небом нужны герметичные разъёмы с защитой IP67–IP68 и кабели в полиэтиленовой или бронированной оболочке.
Как выбрать
Сверяют по: тип разъёма, тип волокна, число волокон, вносимые потери, рабочая температура
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Тип разъёма | Тип волокна | Число волокон | Рабочая температура |
|---|---|---|---|---|
| ODVA MPOCFOFC | — | — | 8 / 12 / 16 / 24 / 32 / 48 / 72 / 96 / 144 F, возможны заказные конфигурации | −40…+85 °C |
| JFOC-GYTSJFOPT | — | — | от 2 до 288 (с шагом 2 волокна) | от −40 до +70 °C |
| JFOPC-MPOJFOPT | MPO, MT-наконечник с направляющими штырями | одномодовое и многомодовое | 12 (1×12), 16 (1×16), 24 (2×12), 32 (2×16) | — |

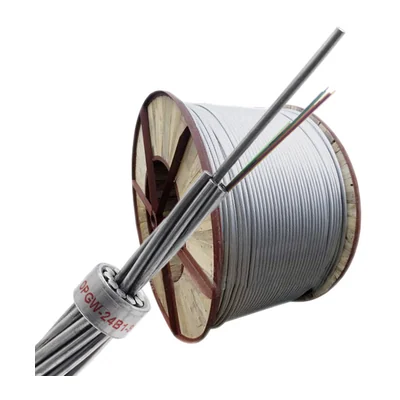

| AXT-OPGW-48Aixton | — | G.652D (также G.657A, G.655) | 48 | −60…+70 °C |
| AXT-GJFJV-6Aixton | — | многомодовое OM3 (также OM4) | 6 (линейка до 96) | −20…+60 °C |
| LC MPOCFOFC | — | — | 2–288 (базовое исполнение — 36) | −40…+85 °C |
| TEL0153DFRobot | — | — | — | 0…+70 °C |

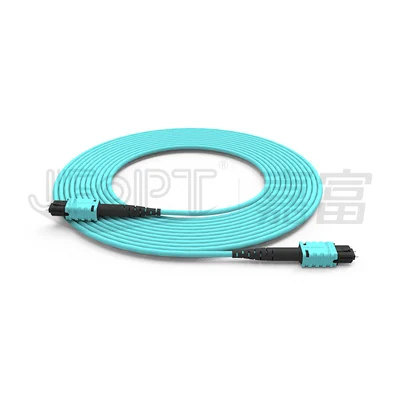

| JFOPC-MTP PROJFOPT | MTP PRO (US Conec), совместим с адаптерами MPO | одномодовое и многомодовое | до 72 в одном разъёме | — |

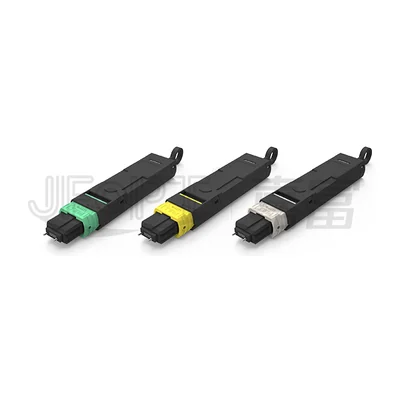

| JFOPC-LBMTPJFOPT | MTP (US Conec), стыкуется с адаптерами MPO | одномодовое и многомодовое | 12, 16, 24, 32 | — |
| JFOC-GJXH/GJXFHJFOPT | — | — | 1, 2, 4, 8, 12, 16 | от -20 до +60 °C |
| JFOPC-QODC-HSJFOPT | Q-ODC, защёлка push-pull с двумя фиксированными положениями | — | 2 | от −40 до +85 °C (IEC 61300-2-22), зависит от типа кабеля |
| JFOPC-ODC2-HSJFOPT | ODC-2, винтовая (резьбовая) фиксация | — | 2 | от -40 до +85 °C (IEC 61300-2-22), зависит от типа кабеля |

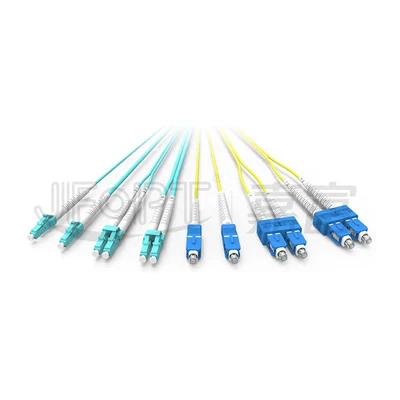

| JFOPC-FABJFOPT | SC или LC с поворотным хвостовиком | OS2, OM1, OM2, OM3, OM4, OM5 | — | от -20 до +70 °C |
| JFOFC-PSCA52A/A55AJFOPT | SC, механический (быстрый) монтаж без сварки | одномодовое и многомодовое | — | от -40 до +85 °C |

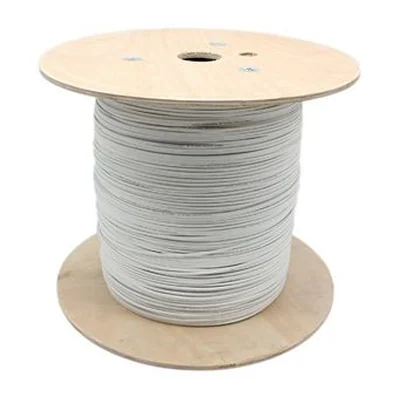

| AXT-FTTH-GJXH-INAixton | — | G.657A1 / G.657A2 / G.652D | 2 | −40…+70 °C |
| AXT-GYTA53-24Aixton | — | G.652D / G.657A1 / G.657A2 | 2–144 | −20…+70 °C |
| AXT-ADSS-96Aixton | — | одномодовое | 96 (линейка 12/24/48/96) | — |

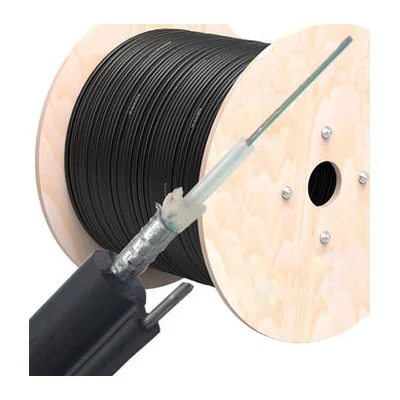

| AXT-GYXTC8S-24Aixton | — | одномодовое 9/125 мкм (G.652D / G.657A1 / G.657A2) | 2–144 | — |
| AXT-GYTS-48Aixton | — | одномодовое G.652D | 48 | −20…+60 °C |
| FTTA Mini/MPO/MTP H Hardened IP67 Cable AssemblyCFOFC | Mini/MPO/MTP — Mini/MPO/MTP, Mini/SC или LC | OS2 9/125 мкм; OM3, OM4 50/125 мкм | 8…24 | −10…+70 °C |
| LC/APC Pre-terminated Fiber Patch Cord 6-48FCFOFC | LC/APC (доступны MPO, SC, ST, FC, MU) | — | 6 / 8 / 12 / 16 / 24 / 48 (разветвление до 144) | −40…+60 °C |
| 4 Core ODC Plug/Socket to LC Cable AssemblyCFOFC | ODC вилка/розетка — LC | одномодовое, многомодовое | 2 или 4 | −40…+85 °C |
| CS-LC Fiber Optic PatchcordCFOFC | CS — LC дуплекс | одномодовое — по описанию производителя (текст описания относится к варианту CS/UPC — CS/UPC; для исполнения CS — LC режим волокна отдельно не указан) | 2 | — |
| MPO 12F OS2 SM Trunk CableCFOFC | MTP/MPO женский без штифтов, полировка UPC | OS2, одномодовое, 9/125 мкм | 12 по наименованию изделия, 24 по таблице параметров — уточняется при заказе | −10…+70 °C |
JFOPT · Китай
JFOC-GYTS

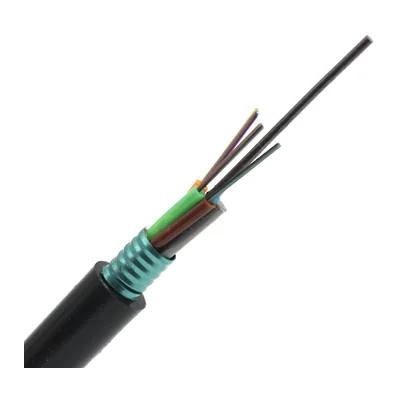

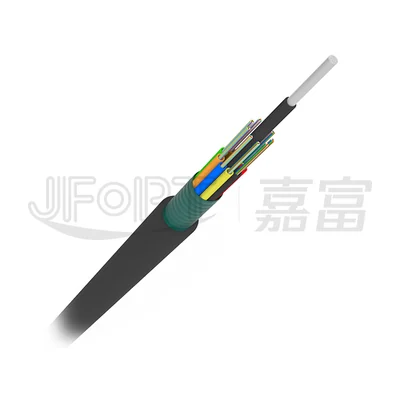

Оптический кабель GYTS JFOPT JFOC-GYTS, модульная скрутка, стальная броня PSP
JFOPT · Китай
JFOPC-QODC-HS

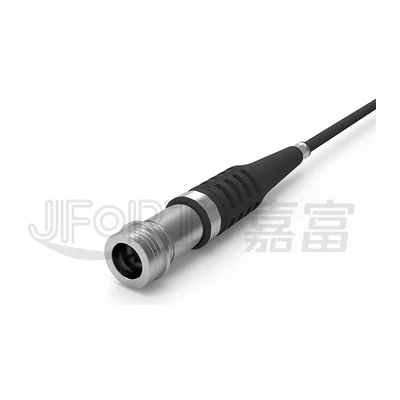

Герметичный разъём Q-ODC JFOPT JFOPC-QODC-HS на 2 волокна, IP68, push-pull
JFOPT · Китай
JFOPC-ODC2-HS

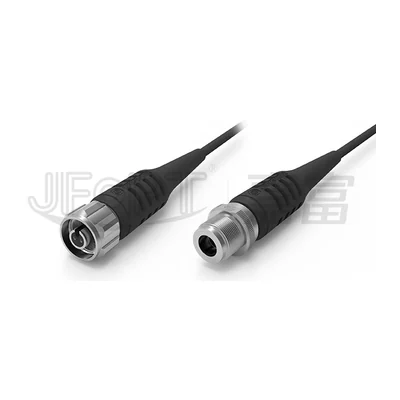

Герметичный разъём ODC-2 JFOPT JFOPC-ODC2-HS на 2 волокна, IP68, резьбовая фиксация
JFOPT · Китай
JFOFC-PSCA52A/A55A

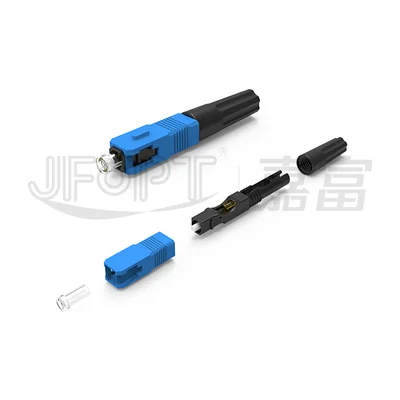

Быстрый механический разъём SC JFOPT JFOFC-PSCA52A/A55A, монтаж без сварки
CFOFC · Китай
FTTA Mini/MPO/MTP H Hardened IP67 Cable Assembly
Сборка полевая CFOFC Mini MPO/MTP, IP67, 8–24 волокна
CFOFC · Китай
LC/APC Pre-terminated Fiber Patch Cord 6–48F
Сборка предоконцованная CFOFC LC/APC, 6–48 волокон
Страница 1 из 4
Что проверить перед покупкой
- Сверьте тип волокна с трансиверами: одномодовое 9/125 и многомодовое 50/125 или 62,5/125 не стыкуются без больших потерь, и трансивер работает только со своим типом.
- Проверьте тип разъёма и полировку: торцы APC со скосом 8° и UPC при стыковке дают большие потери и повреждают друг друга.
- Сложите вносимые потери всех соединений с затуханием линии и сравните с бюджетом мощности трансиверов: каждое лишнее соединение в линии съедает запас.
- Сверьте минимальный радиус изгиба с трассой на борту: при более крутом изгибе растут потери, а волокно может надломиться.
- Проверьте число волокон и материал оболочки: большинство трансиверов требует дуплексной пары, а оболочка определяет стойкость к УФ, маслам и температуре на наружной трассе.
Производители в разделе
Подборки по этому разделу
Вопросы по разделу
- Чем отличаются полировки UPC и APC?
- У APC торец наконечника скошен под углом около 8°, поэтому отражённый свет уходит в оболочку, а не обратно в волокно: обратное отражение не менее 60 дБ против 50 дБ у UPC. Разъёмы APC обычно зелёные, UPC — синие. Соединять APC с UPC нельзя — потери резко растут и можно повредить торцы.
- Что такое MPO/MTP?
- Многоволоконный разъём, который за одно подключение соединяет 12, 24 и больше волокон. Им собирают магистрали в стойках и кроссах, а на концах линии разводят на отдельные LC или SC через разветвительные сборки. MTP — улучшенная версия того же стандарта с более точной механикой.
- Какой разъём нужен для работы на улице?
- Герметичный полевой: OptiTap, ODVA, FULLAXS, ODC или Q-ODC. Они защищены по IP67 или IP68, фиксируются резьбой, байонетом или защёлкой push-pull и выдерживают сотни циклов подключения. Обычные патч-корды SC и LC предназначены для помещений и шкафов.
- Производители каких марок собраны в разделе «Оптоволокно и патч-корды»?
- DFRobot, Aixton, CFOFC, JFOPT. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Оптоволокно и патч-корды»?
- Чаще всего в карточках этого раздела заполнены: рабочая температура, число волокон, тип волокна, тип разъёма, обратное отражение, материал оболочки, стандарты, вносимые потери. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
