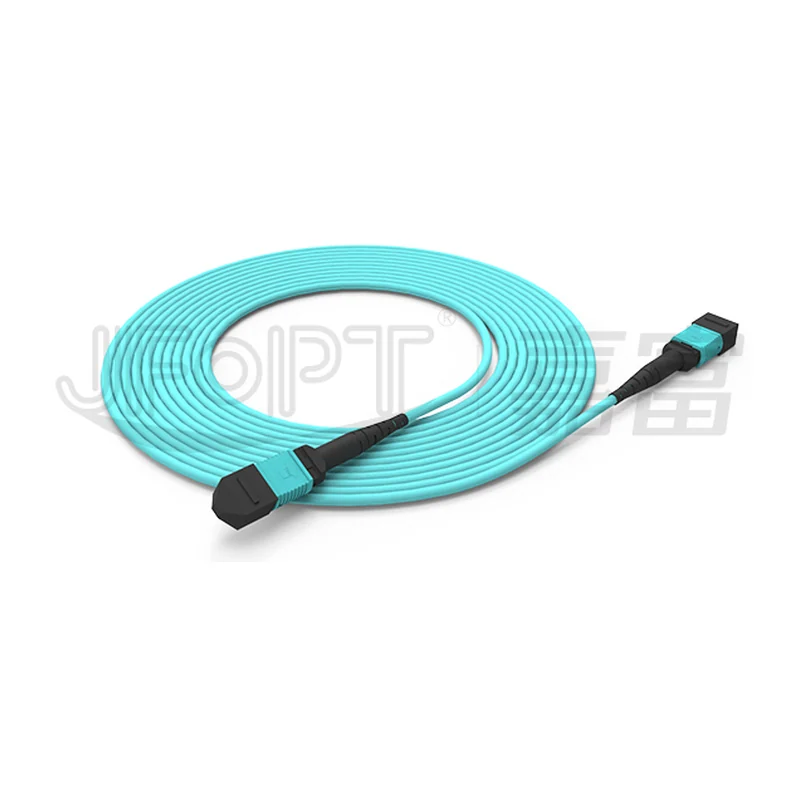

Многоволоконный разъём и патч-корд MPO JFOPT JFOPC-MPO на 12–32 волокна
Групповой разъём MPO для магистралей ЦОД и подключения трансиверов QSFP и CFP: до 32 волокон в корпусе размером с SC.
- Артикул
- JFOPC-MPO
- Производитель
- JFOPT, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: рабочая температура — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- MPO, MT-наконечник с направляющими штырями
- Тип волокна
- одномодовое и многомодовое
- Число волокон
- 12 (1×12), 16 (1×16), 24 (2×12), 32 (2×16)
- Максимальное число волокон в разъёме
- 32
- Вносимые потери, SM стандарт
- типовые 0,20 дБ, не более 0,75 дБ
- Вносимые потери, SM low loss
- типовые 0,10 дБ, не более 0,35 дБ
- Вносимые потери, MM стандарт
- типовые 0,20 дБ, не более 0,60 дБ
- Вносимые потери, MM low loss
- типовые 0,10 дБ, не более 0,35 дБ
- Обратное отражение
- SM (APC 8°) — не менее 60 дБ; MM — не менее 20 дБ
- Совместимость
- адаптеры MPO сторонних производителей, изделия MTP
- Стандарты
- TIA/EIA, IEC, ISO 9001:2015, RoHS
- Применение
- трансиверы QSFP и CFP, ЦОД высокой плотности, FTTx
Описание
MPO — многоволоконный разъём, принятый в стандартах IEEE как один из вариантов подключения для 40G и 100G. Точность совмещения волокон обеспечивают направляющие штыри MT-наконечника, при этом габарит корпуса сопоставим с обычным SC, а в один разъём укладывается до 32 волокон. Изделия стыкуются с адаптерами MPO других производителей и с изделиями серии MTP.
Потери нормируются раздельно для стандартного исполнения и исполнения с малыми потерями. У одномодового стандартного типовые потери 0,20 дБ и не более 0,75 дБ, у одномодового с малыми потерями — 0,10 и не более 0,35 дБ; у многомодового стандартного 0,20 и не более 0,60 дБ, у исполнения с малыми потерями — 0,10 и не более 0,35 дБ. Обратное отражение не менее 60 дБ на одномодовом APC с углом 8° и не менее 20 дБ на многомодовом. Разница между стандартным исполнением и исполнением с малыми потерями заметно влияет на бюджет линии, где последовательно стоят два-три групповых стыка.
Выбор числа волокон ограничен: одномодовое исполнение выпускается на 12 и 24 волокна, а в исполнении с малыми потерями — только на 12; многомодовое доступно на 12, 16, 24 и 32 волокна, в исполнении с малыми потерями — на 12 и 24. Полярность сборки задаётся при изготовлении, поэтому тип полярности нужно указывать в заказе вместе с числом волокон.
Характеристики приведены по данным производителя: страница модели ↗
