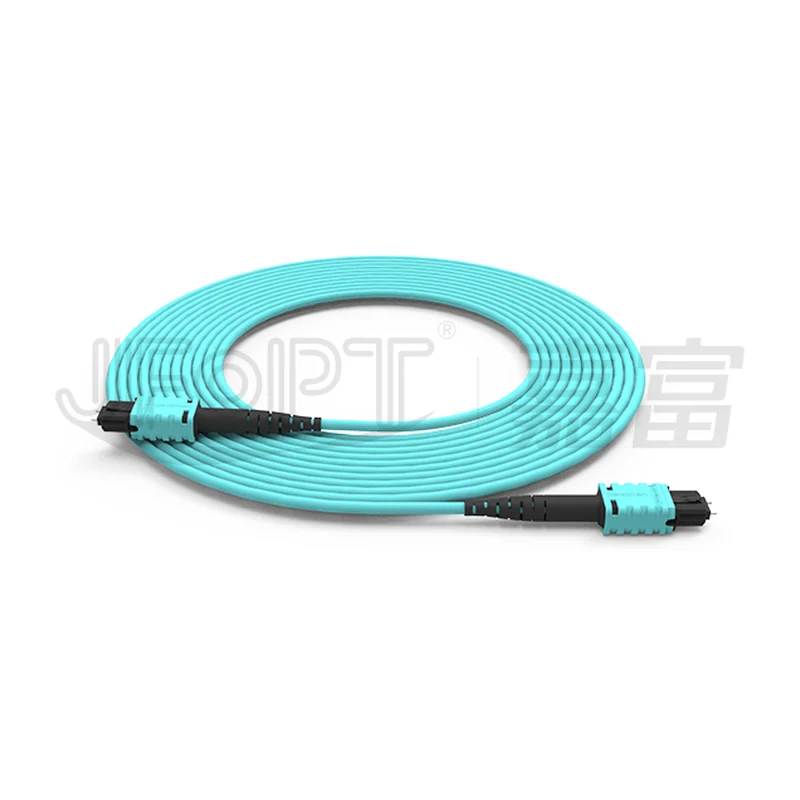

Разъём MTP PRO JFOPT JFOPC-MTP PRO со сменой полярности на объекте, до 72 волокон
JFOPT · Китай под заказ
JFOPC-MTP PRO

Разъём MTP PRO JFOPT JFOPC-MTP PRO со сменой полярности на объекте

Групповой разъём US Conec MTP PRO для ЦОД высокой плотности: полярность и пол разъёма меняются на месте, без переразделки сборки.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOPC-MTP PRO
Производитель
JFOPT, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: вносимые потери, рабочая температура — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип разъёма
MTP PRO (US Conec), совместим с адаптерами MPO
Тип волокна
одномодовое и многомодовое
Число волокон
до 72 в одном разъёме
Шаг укладки волокон
0,25 мм
Вносимые потери, SM Elite
не более 0,25 дБ (97 %), среднее не более 0,12 дБ
Вносимые потери, SM
не более 0,50 дБ (97 %), среднее не более 0,25 дБ
Вносимые потери, MM Elite
не более 0,25 дБ (97 %), среднее не более 0,12 дБ
Вносимые потери, MM
не более 0,45 дБ (97 %), среднее не более 0,20 дБ
Обратное отражение
одномодовое — не менее 60 дБ; многомодовое — не менее 25 дБ
Смена полярности
выполняется на объекте, без переразделки сборки
Стандарты
IEC 61755–1 (Grade B для Elite, Grade C для обычных), IEC 61755–3-31, TIA/EIA, ISO 9001:2015, RoHS
Применение
ЦОД высокой плотности, FTTx

Описание

MTP PRO — линейка бренда US Conec, построенная на формате MPO, но с повышенной точностью и надёжностью. Ключевое отличие от обычного MPO — быстрая смена полярности прямо на объекте: перестройка выполняется без переразделки сборки, что снимает необходимость держать на складе шнуры всех типов полярности. Разъём стыкуется со стандартными адаптерами MPO, точность совмещения задают направляющие штыри и отверстия MT-наконечника.

Потери нормируются по методике IEC 61755–1 как случайные потери при стыковке с вероятностью не менее 97 %. Одномодовое исполнение Elite даёт не более 0,25 дБ при среднем не более 0,12 дБ, обычное одномодовое — не более 0,50 дБ при среднем не более 0,25 дБ. Многомодовое Elite — не более 0,25 и 0,12 дБ, обычное многомодовое — не более 0,45 и 0,20 дБ. Обратное отражение не менее 60 дБ на одномодовом и не менее 25 дБ на многомодовом.

В одном разъёме размещается до 72 волокон при шаге укладки 0,25 мм. Производитель отмечает, что по IEC 61755–3-31 расчётный выход по потерям зависит от числа волокон в наконечнике, поэтому для сборок с большим числом волокон реальный разброс потерь будет шире, чем для 12-волоконных. Исполнения Elite превосходят Grade B по IEC 61755–1, обычные соответствуют Grade C.

Характеристики приведены по данным производителя: страница модели ↗
