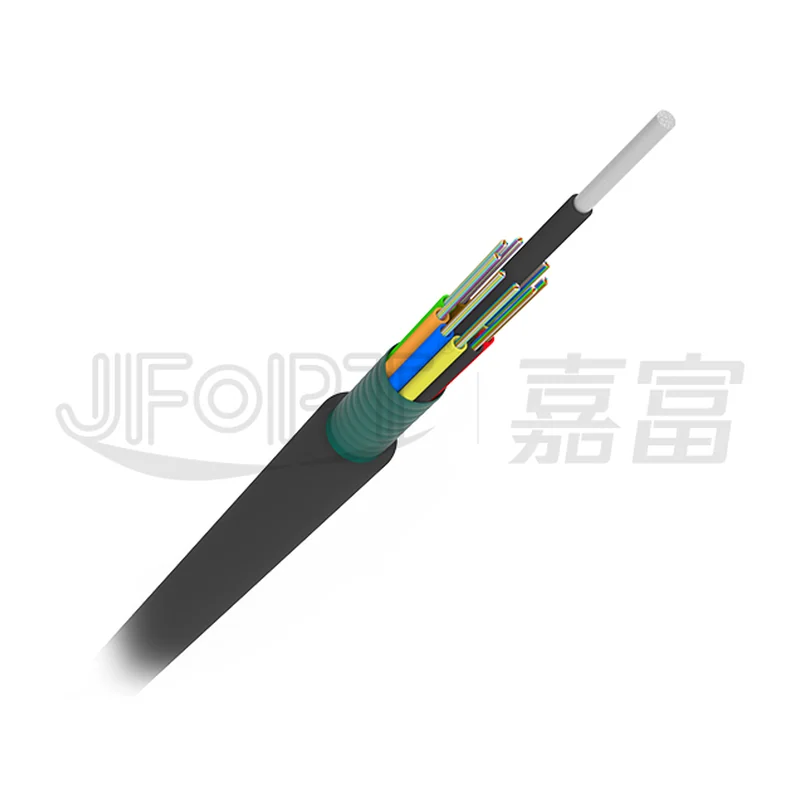

Оптический кабель GYTS JFOPT JFOC-GYTS, модульная скрутка, стальная броня PSP, до 288 волокон
JFOPT · Китай под заказ
JFOC-GYTS

Оптический кабель GYTS JFOPT JFOC-GYTS, модульная скрутка, стальная броня PSP

Магистральный кабель наружной прокладки с ленточной бронёй для канализации, подвеса и прямой укладки в грунт. Основной рабочий типоразмер операторских линий.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOC-GYTS
Производитель
JFOPT, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: тип разъёма, вносимые потери — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип кабеля
GYTS, модульная скрутка, наружной прокладки
Число волокон
от 2 до 288 (с шагом 2 волокна)
Конструкция сердечника
модули из полибутилентерефталата с гидрофобным заполнением
Центральный силовой элемент
стальная проволока (у кабелей большой ёмкости — в полиэтиленовой оболочке)
Броня
стальная гофрированная лента с двусторонним полимерным покрытием (PSP)
Материал оболочки
полиэтилен
Наружный диаметр
от 9,0 до 20,8 мм в зависимости от ёмкости
Масса
от 100 до 330 кг/км
Растягивающее усилие
600/1500 Н (до 72 волокон); 600/2000 Н (74–96); 600/2500 Н (98–216); 1000/3000 Н (218–288), длительно/кратковременно
Раздавливающее усилие
300 Н/100 мм длительно; 1000 Н/100 мм кратковременно
Минимальный радиус изгиба
10 наружных диаметров в статике; 20 наружных диаметров при прокладке
Рабочая температура
от -40 до +70 °C
Температура хранения
от -40 до +70 °C
Способы прокладки
кабельная канализация, подвес, прямая укладка в грунт
Стандарты
IEC, ISO 9001:2015, RoHS

Описание

Кабель модульной конструкции: волокна уложены в оптические модули из полибутилентерефталата, заполненные гидрофобным составом. Центральный силовой элемент — стальная проволока, у кабелей большой ёмкости в полиэтиленовой оболочке. Модули и корделя скручены вокруг силового элемента в плотный сердечник, промежутки заполнены водоблокирующим составом. Поверх сердечника продольно наложена стальная гофрированная лента с двусторонним полимерным покрытием (PSP), сверху — полиэтиленовая оболочка.

Ёмкость от 2 до 288 волокон с шагом 2 волокна. Наружный диаметр растёт от 9,0 мм для кабелей до 12 волокон до 20,8 мм для 218–288 волокон, масса — от 100 до 330 кг/км. Допустимое растягивающее усилие 600 Н длительно и 1500 Н кратковременно для кабелей до 72 волокон, 600/2000 Н для 74–96 волокон, 600/2500 Н для 98–216 волокон и 1000/3000 Н для 218–288 волокон. Раздавливающее усилие 300 Н/100 мм длительно и 1000 Н/100 мм кратковременно.

Минимальный радиус изгиба 10 наружных диаметров в статике и 20 наружных диаметров при прокладке. Рабочая температура и температура хранения от -40 до +70 °C. Броня PSP даёт защиту от грызунов и механических повреждений, но кабель металлосодержащий — на участках с грозовой опасностью или вблизи ЛЭП его нужно заземлять по обеим сторонам, иначе применяют диэлектрическое исполнение.

Характеристики приведены по данным производителя: страница модели ↗
