Самонесущий диэлектрический кабель ADSS JFOPT JFOC-ADSS, пролёт 100 м, до 144 волокон
JFOPT · Китай под заказ
JFOC-ADSS

Самонесущий диэлектрический кабель ADSS JFOPT JFOC-ADSS

Полностью диэлектрический самонесущий кабель для подвеса на опорах, в том числе вдоль линий электропередачи, где металлические конструкции недопустимы.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JFOC-ADSS
Производитель
JFOPT, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: тип разъёма, вносимые потери — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип кабеля
ADSS, самонесущий, полностью диэлектрический, одна оболочка
Число волокон
от 4 до 144
Диаметр окрашенного волокна
0,245 мм с допуском 0,010 мм
Оптические модули
полибутилентерефталат, диаметр 2,0 мм, тиксотропное гидрофобное заполнение
Центральный силовой элемент
стеклопластик, сечение 2,2 мм²
Силовая оплётка
арамидная нить, сечение 4,6 мм²
Материал оболочки
полиэтилен, толщина 2,0 мм, чёрный
Наружный диаметр
от 9,5 до 14,5 мм в зависимости от ёмкости
Масса
от 80 до 120 кг/км
Расчётный пролёт
100 м
Натяжение
эксплуатационное 1,5 кН; при максимальной нагрузке 4 кН; разрывное 10 кН; монтажное 1350 Н
Минимальный радиус изгиба
10 наружных диаметров в статике; 20 наружных диаметров при монтаже
Расчётные нагрузки
ветер до 25 м/с при +5 °C; гололёд 5 мм при -5 °C и ветре 10 м/с
Рабочая температура
от -40 до +70 °C
Температура хранения
от -40 до +60 °C
Стандарты
IEC, ISO 9001:2015, RoHS

Описание

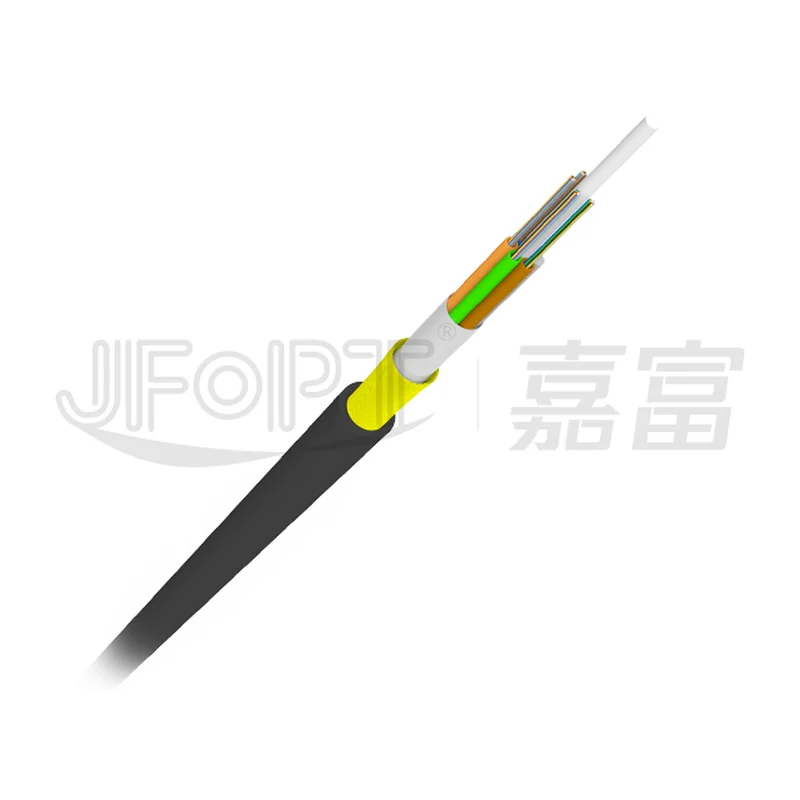

Самонесущий кабель без металлических элементов. Волокна уложены в оптические модули из полибутилентерефталата с гидрофобным заполнением; центральный силовой элемент выполнен из стеклопластика сечением 2,2 мм². Модули и корделя скручены вокруг силового элемента, промежутки заполнены водоблокирующим составом, сердечник обмотан водоблокирующей лентой, поверх которой равномерно навита арамидная нить сечением 4,6 мм². Завершает конструкцию полиэтиленовая оболочка толщиной 2,0 мм.

Отсутствие металла — принципиальное свойство: кабель можно подвешивать на опорах воздушных линий электропередачи и вдоль контактной сети, не создавая наведённых токов и не требуя заземления. Ёмкость от 4 до 144 волокон, наружный диаметр от 9,5 до 14,5 мм, масса от 80 до 120 кг/км.

Механика рассчитана на пролёт 100 м: эксплуатационное натяжение 1,5 кН, допустимое при максимальной нагрузке 4 кН, разрывное 10 кН, монтажное натяжение 1350 Н, монтажная стрела провеса 1,86 %. Расчётные климатические условия — ветер до 25 м/с при +5 °C, гололёд 5 мм при -5 °C и ветре 10 м/с. Минимальный радиус изгиба 10 наружных диаметров в статике и 20 при монтаже. Рабочая температура от -40 до +70 °C, температура хранения от -40 до +60 °C, температура монтажа 15 °C, коэффициент теплового расширения 2,74×10⁻⁵ 1/°C.

Характеристики приведены по данным производителя: страница модели ↗
