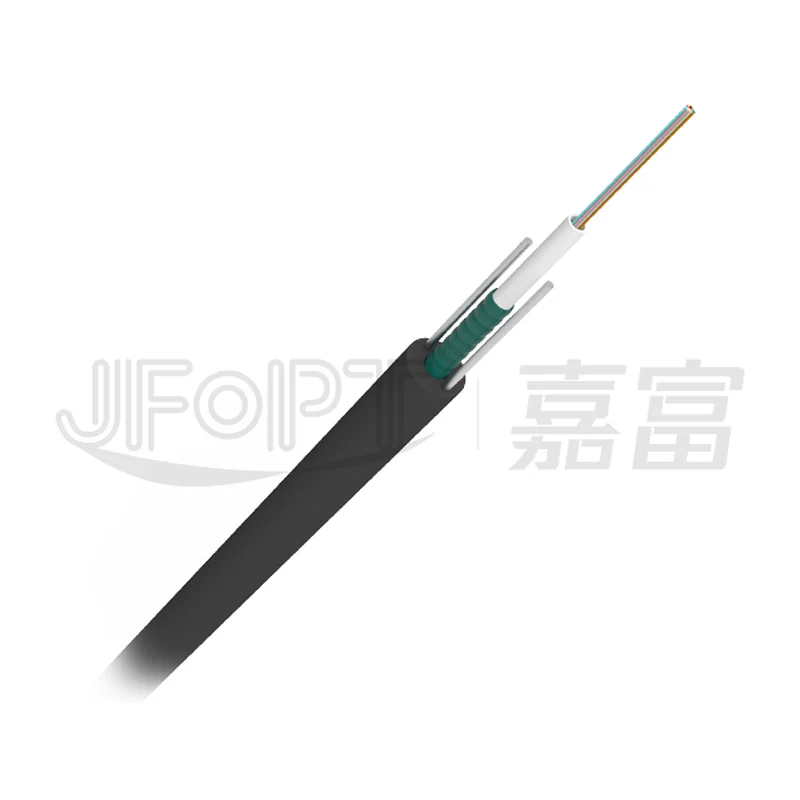

Оптический кабель GYXTW JFOPT JFOC-GYXTW, центральная трубка, две стальные проволоки
Кабель наружной прокладки малой ёмкости с центральной трубкой и выносными силовыми проволоками. Берут на подвес и в канализацию при ёмкости до 24 волокон.
- Артикул
- JFOC-GYXTW
- Производитель
- JFOPT, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 4 типоразмера в серии
Чего в карточке нет: тип разъёма, вносимые потери — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип кабеля
- GYXTW, центральная оптическая трубка, наружной прокладки
- Число волокон
- от 1 до 24
- Диаметр окрашенного волокна
- 0,25 мм с допуском 0,015 мм
- Оптическая трубка
- полибутилентерефталат, диаметр 1,8 мм с допуском 0,05 мм, гидрофобное заполнение
- Броня
- стальная лента с двусторонним полимерным покрытием (PSP)
- Силовые элементы
- две параллельные стальные проволоки диаметром 0,7 мм
- Материал оболочки
- полиэтилен, чёрный
- Наружный диаметр
- 8,0 мм с допуском 0,3 мм
- Растягивающее усилие
- 600 Н длительно; 1500 Н кратковременно
- Раздавливающее усилие
- 1000 Н/100 мм длительно; 3000 Н/100 мм кратковременно
- Минимальный радиус изгиба
- 10 наружных диаметров в статике; 20 наружных диаметров при прокладке
- Температура монтажа
- от -20 до +60 °C
- Рабочая температура
- от -40 до +70 °C
- Температура хранения
- от -40 до +70 °C
- Стандарты
- IEC, ISO 9001:2015, RoHS
Описание
Кабель с одной центральной оптической трубкой из полибутилентерефталата, заполненной гидрофобным составом. Трубка продольно обёрнута стальной лентой с двусторонним полимерным покрытием (PSP), промежуток между лентой и трубкой заполнен водоблокирующим материалом — это обеспечивает и плотность конструкции, и продольную герметичность. По бокам от ленты уложены две параллельные стальные проволоки диаметром 0,7 мм, поверх — полиэтиленовая оболочка.
Ёмкость от 1 до 24 волокон, диаметр окрашенного волокна 0,25 мм, диаметр оптической трубки 1,8 мм, наружный диаметр кабеля 8,0 мм с допуском 0,3 мм, оболочка чёрная. Конструкция с центральной трубкой проще и дешевле модульной при малой ёмкости и лучше держит форму при подвесе за счёт двух выносных силовых элементов.
Допустимое растягивающее усилие 600 Н длительно и 1500 Н кратковременно, раздавливающее — 1000 Н/100 мм длительно и 3000 Н/100 мм кратковременно. Минимальный радиус изгиба 10 наружных диаметров в статике и 20 при прокладке. Температура монтажа от -20 до +60 °C, рабочая и температура хранения от -40 до +70 °C — прокладывать кабель при более низких температурах, чем разрешено монтажом, нельзя, оболочка теряет пластичность.
Характеристики приведены по данным производителя: страница модели ↗
